Условное обозначение и устройство клапанов давления Г54-3

Предохранительные гидравлические клапаны давления ряда Г54-3.. востребованы в гидросистемах станкового оборудования для удержания заданной разности давлений, которое определяется регулировкой пружины с помощью болта и наличием/отсутствием вспомогательных клапанов.

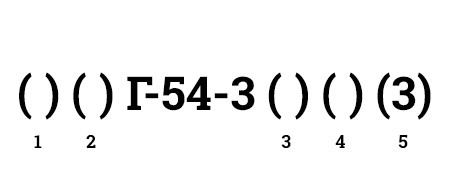

Расшифровка маркировки Г54-3

Предусмотрены

1. способ монтажа:
   • – стыковой;
   • без литеры - трубный.
2. номинальное давление настройки, Мпа:
• А – 1,0;
• без литеры - 2.5;
• Б - 6.3;
• В - 10.
3. номинальный поток, л/мин:
   • 2 - 20;
   • 3 - 40;
   • 4 - 80;
   • 5 - 160.
4. Климатический район использования (ГОСТ 15150-69У)
   • У - умеренный;
   • Т - тропический.

Модели Г54-3 рассчитаны на давление до 10 МПа (до 20 МПа на заказ), насчитывают 2 основные линии «подвод» (P) и отвод" (A) и 2 управляющие – X и Y.

В них на один из торцов золотника воздействует давление носителя в линии управления (Х), а на второй - давление носителя в линии (Y) и отрегулированное усилие пружины. Их двустороннее воздействие обеспечивает открытие/закрытие клапана.

Задействуя различные комбинации линий управления с основными линиями, получают 4 опциальных варианта клапана.

Настройка производителя соответствует варианту а, иные достигаются установкой заглушек в соответствующие каналы (описание приведено в техпаспорте).

• а. Поддержание заданной разности давлений (достигается регулировкой пружины) в подводимом и отводимом потоке.
• б. Проход потока рабочей среды при достижении в линии Х отрегулированного давления.
• в. Проход потока рабочей среды при достижении заданной разности давлений в линиях Х и Y , отрегулированной настройкой пружины.
• г. Проход потока рабочей среды при достижении в линии Р заданного уровня давления, отрегулированного настройкой пружины и давлением в линии Y.
