Насосы пластинчатые нерегулируемые типа БГ12-2 с постоянным направлением потока масла рассчитаны на подачу минеральных масел с ном. тонкостью фильтрации 25 мкм, кинематической вязкостью 17-400 мм2/с и t +10...+40°С при ном. давлении 12,5 МПа в гидросистемы металлорежущих станков и иного оборудования.
Производят
- однопоточными и двухпоточными;
- направление вращения вала: правое и левое.
Параметры двухпоточных насосов БГ12-2
|
Модель насоса
|
Подача, л/мин
|
Подача, л/мин
|
Мощность, кВт
|
Масса (± 10%), кг
|
|
ГАБАРИТ 2+2
|
|
50БГ12-24АМ
|
56,0
|
56,0
|
30,20
|
46
|
|
50БГ12-24М
|
56,0
|
73,9
|
34,70
|
|
50БГ12-25АМ
|
56,0
|
108,0
|
41,10
|
|
70БГ12-24М
|
73,9
|
73,9
|
39,20
|
|
70БГ12-25АМ
|
73,9
|
108,0
|
45,60
|
|
100БГ12-25АМ
|
108,0
|
108,0
|
52,00
|
|
ГАБАРИТ 2+1
|
|
5БГ12-24АМ
|
55,0
|
5,4
|
17,10
|
32
|
|
5БГ12-24М
|
73,9
|
5,4
|
21,60
|
|
5БГ12-25АМ
|
108,0
|
5,4
|
28,00
|
|
8БГ12-24АМ
|
55,0
|
9,0
|
18,16
|
|
8БГ12-24М
|
73,9
|
9,0
|
22,66
|
|
8БГ12-25АМ
|
108,0
|
9,0
|
29,06
|
|
12БГ12-24АМ
|
55,0
|
14,6
|
19,70
|
|
12БГ12-24М
|
73,9
|
14,6
|
24,20
|
|
12БГ12-25АМ
|
108,0
|
14,6
|
30,60
|
|
18БГ12-24АМ
|
55,0
|
19,4
|
20,75
|
|
18БГ12-24М
|
73,9
|
19,4
|
26,25
|
|
18БГ12-25АМ
|
108,0
|
19,4
|
31,65
|
|
25БГ12-24АМ
|
55,0
|
25,5
|
22,04
|
|
25БГ12-24М
|
73,9
|
25,5
|
26,54
|
|
25БГ12-25АМ
|
108,0
|
25,5
|
32,94
|
|
35БГ12-24АМ
|
55,0
|
33,0
|
23,55
|
|
35БГ12-24М
|
73,9
|
33,0
|
28,05
|
|
35БГ12-25АМ
|
108,0
|
33,0
|
34,45
|
Расшифровка структуры условного обозначения насосов БГ12-2 (габ.2+1)
|
35
|
БГ12-2
|
4А
|
М
|
_.
|
УХЛ4
|
|
подача, л/мин (рабочий объем, см³) с противоположной стороны привода
|
Насос пластинчатый нерегулируе-мый
|
подача, л/мин (рабочий объем, см³) со стороны привода
|
Модерни-зированный
|
Направление вращение вала правое - без обозначения, Л-левое
|
Климатическое исполнение по ГОСТ 15150-69. УХЛ - для районов с умеренным и холодным климатом. Категория размещения 4
|
|
5-5,4(5)
|
|
1А-5,4(5)
|
|
|
|
|
8-9(8)
|
|
1-9(8)
|
|
|
|
|
12-14,6(12,5)
|
|
2А-14,6(12,5)
|
|
|
|
|
18-19,4(16)
|
|
2-19,4(16)
|
|
|
|
|
25-25,5(20)
|
|
3А-25,5(20)
|
|
|
|
|
35-33(25)
|
|
3-33(25)
|
|
|
|
|
50-56(45)
|
|
4А-56(45)
|
|
|
|
|
70-73,9(56)
|
|
4-73,9(56)
|
|
|
|
|
100-110,4(80)
|
|
5А-110,4(80)
|
|
|
|

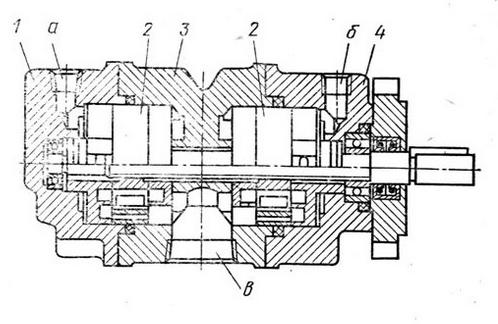

Однопоточные и двухпоточные насосы работают одинаково
Ротор приводится во вращение шлицевым валом. Пластины, входящие в пазы ротора, под действием центробежной силы постоянно поджаты к внутренней поверхности статора.
Каждая пластина двигается в пазу соответственно профилю внутренней поверхности статора.
Каждая из камер n (образуемая пластинами, статором и ротором) и Н (в отверстии под пластинами) при стыковке
- с окнами всасывания дисков наращивает рабочий объем, наполняясь рабочей жидкостью (РЖ),
- с окнами нагнетания дисков снижает объем, вытесняя РЖ.
3а 1 оборот ротора каждая из камер выполняет 2 цикла всасывания и нагнетания.
В насосе налажен прямо противоположный отвод и подвод РЖ, за счет чего нагрузка от давления со стороны полостей нагнетания на ротор уравновешивается и вал передает только крутящий момент.
Структура условного обозначения
|
Пластинчатый насос двухпоточный (цифра означает подачу см. таблицу выше)
|
|
5
8
12
18
25
35
50
70
100
|
|
2
|
Серия насосов пластинчатых
|
БГ12-2
|
|
3
|
Типоразмер и подача насоса.Габарит 2+2 и 2+1
|
4
4А
5А
|
|
4
|
Исполнение
|
М = модернизированный
|
|
5
|
Климатическое исполнение и категория размещения
|
УХЛ4
|
