Особенности применения пневмоцилиндров на примерах

Исполнительные механизмы, преобразующие энергию сжатого воздуха в возвратно-поступательное движение поршня называют пневмоцилиндрами. Простота, надежность, высокая скорость срабатывания дала им широту применения в промышленности, транспорте и даже в быту.

Особенности их использования на конкретных примерах.

1. Автоматизация конвейерных линий (сортировка и перемещение)

На предприятиях пищевой, упаковочной промышленности пневмоцилиндры (ПЦ) используются для перемещения коробок, бутылок, пакетов с конвейера на накопительные столы.

Пример: Сортировочный узел линии розлива напитков. ПЦ с односторонним штоком и возвратной пружиной (нормально закрытый) при получении сигнала от датчика выдвигает шток, сталкивая бутылку в браковочный лоток. После снятия давления пружина возвращает поршень в исходное положение.

Особенность: nребуется высокая скорость срабатывания (до 0,1 с) и плавность хода. Для этого применяются модели с демпфированием в конце хода и быстродействующие 5/2 распределители.

2. Металлообработка (зажим и фиксация деталей)

В станочных приспособлениях и сборочных стендах ПЦ обеспечивают фиксацию заготовок перед механической обработкой.

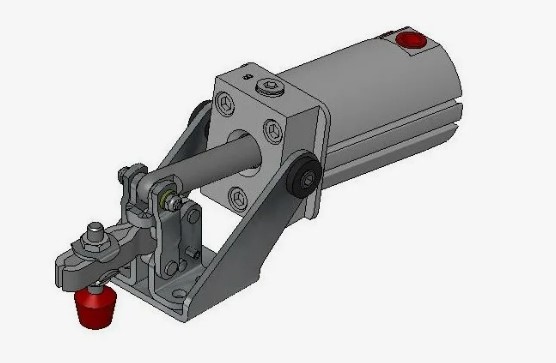

Пример: Фрезерный станок с ЧПУ. Два цилиндра двустороннего действия зажимают стальную пластину через рычажный механизм. Усилие зажима – до 500 Н при давлении 6 бар.

Особенность: следует контролировать усилие, чтобы не деформировать тонкостенную деталь. Используются модели с регулируемым ходом, герконовыми датчиками положения, которые блокируют запуск обработки без подтверждения зажима.

3. Дорожно-строительная. сельхозтехника

В тяжелых условиях эксплуатации ПЦ применяются для управления заслонками, тормозными системами, вспомогательными механизмами.

Пример: Самосвальный прицеп. Двухштоковый ПЦ поднимает платформу для разгрузки сыпучих материалов. Рабочее давление – до 10 бар, ход поршня – до 1 м.

Особенность: устройства должны работать при температурах от -40 до +60 °C, в условиях запыленности, вибрации. Используются модели с хромированным штоком, уплотнениями из полиуретана, устойчивыми к абразивному износу. Обязательна установка влагоотделителя на входе в систему.

4. Пищевое производство (управление клапанами и заслонками)

В молочной, пивоваренной промышленности ПЦ управляют запорной арматурой.

Пример: Линия розлива молока в тетрапаки. ПЦ из нержавеющей стали (AISI 304) открывает/ закрывает клапан подачи продукта. Контакт с молоком исключен – цилиндр воздействует на шток клапана через сальниковое уплотнение.

Выбрать и купить пневмоцилиндр двустороннего действия с нужными параметрами можно на сайте компании «ГидроМаш» в Челябинске. Предприятие осуществляет доставку гидрооборудования по России и в страны СНГ через ведущие транспортные компании.
