Выбираем пневмораспределитель

Пневматические распределители контролируют поток сжатого воздуха или другого рабочего газа для различных устройств и процессов - ключевые элементы промышленного оборудования.

Количество линий и позиций

Параметры обозначаются двумя числами, разделенными дробной чертой.

• Количество линий указывает на число портов, через которые проходит воздух, рабочий газ. Каждая линия может быть подключена к отдельному устройству - цилиндру или клапану. Например, распределитель с тремя линиями может управлять тремя устройствами одновременно.
• Количество позиций определяет число возможных положений распределителя, в каждом из которых порты соединены по-разному, ориентируя рабочую среду в соответствующие направления.

Распространены модели с двумя позициями: 3/2 и 5/2

• 3/2 имеет три линии и две позиции. Способен управлять одним устройством. В первой позиции воздух подается в цилиндр, во второй — выпускается из него;

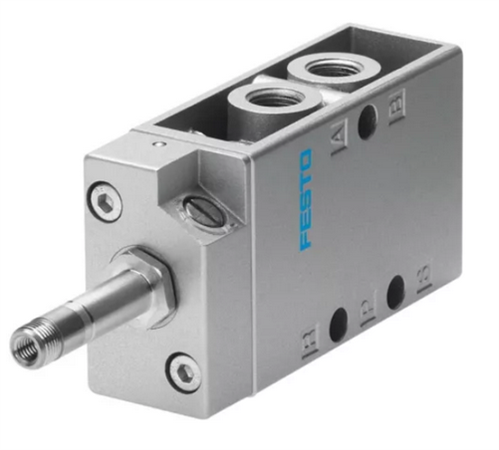

• 5/2 состоит из пяти линий и двух позиций. Рассчитан на управление двусторонними устройствами: двусторонние цилиндры или пневмоклапаны. В первой позиции воздух подается в одну сторону цилиндра, во второй — в противоположную;
• 5/3 отличается наличием трех положений: закрытый центр ("С"), открытый центр ("E") и подача воздуха на оба выхода ("P"). Управление осуществляется через воздушный сигнал.

Методы управления

• Механическое: осуществляется с помощью внешних механизмов –пружин, магнитных датчиков.

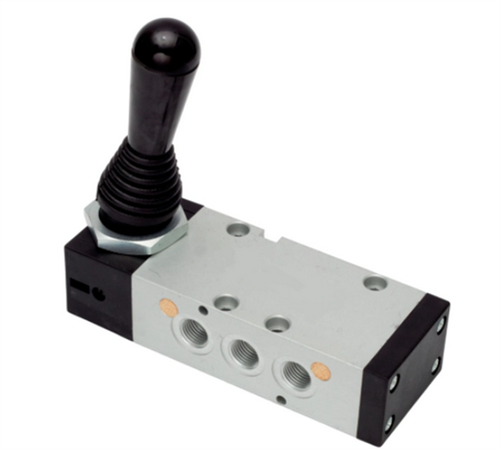

• Ручное: оператор переключает распределитель с помощью физических усилий - нажатием кнопки, рычага или педали. Ручные версии часто имеют функцию фиксации, что позволяет сохранять выбранное положение после прекращения воздействия.

• Пневматическое: переключение происходит за счет подачи воздуха в специальный управляющий канал. Модели востребованы в условиях повышенной безопасности, так как не требуют электропроводки.
• Электрическое: используется электрический сигнал для активации электромагнита, который управляет движением золотника. Не подходит для взрыво- и пожароопасных зон.
• Электромагнитное: встроенный электромагнит активируется электрическим сигналом, что позволяет точно и быстро переключать распределитель.

Типы действия заслонки

Бистабильные заслонки остаются в заданном положении до получения нового сигнала.

Моностабильные, в свою очередь, бывают двух типов:

• Нормально открытые (НО): при отсутствии сигнала канал остается свободным.
• Нормально закрытые (НЗ): канал закрыт до поступления сигнала.

Трехпозиционные распределители имеют три дополнительных состояния:

• Закрытый центр.
• Открытый центр.
• Центр под давлением.

Расход воздуха

Для выбора распределителя с нужной пропускной способностью необходимо определить требуемый расход воздуха, определяемый:

• Условным проходом: округленный внутренний диаметр воздуховодов или присоединяемых устройств.
• Рабочим давлением: обычно находится в диапазоне 1 - 25 бар.

Существуют модели, работающие с отрицательным давлением, что позволяет использовать их для работы с вакуумом.

Рабочее давление распределителя должно совпадать с рабочим давлением системы. Диаметр резьбы входных и выходных разъемов должен соответствовать диаметрам подключаемых элементов.

Чем выше требуемый расход воздуха, тем больше должен быть размер распределителя и диаметр резьбы.

Способы присоединения

• Резьбовые оснащены внутренней резьбой в каналах для вкручивания штуцеров. Некоторые модели не имеют резьбы и подключаются к плите или цилиндру без использования штуцера. В редких случаях распределители присоединяются напрямую к трубопроводам.
• Стыковые: каналы находятся на общей стыковой поверхности, которая контактирует с монтажной плитой. На плите предусмотрено необходимое количество резьбовых отверстий для подключения шлангов от исполнительных устройств и источника питания. Такая конструкция используется для объединения нескольких распределителей в системах коллекторного монтажа.
• Полустыковые: на одной стороне корпуса расположены резьбовые отверстия, а на другой — стыковая поверхность. Распределитель крепится непосредственно к приводу, которым он управляет. По своей конструкции аналогичны резьбовым.

Правильный выбор пневматического распределителя критически важен для обеспечения надежной и эффективной работы промышленного оборудования.
