Клапаны давления типа КЕМ 102 используются в гидросистемах станков и иных гидрофицированных машин как клапан:
| Наименование | Описание | ||
|
КЕМ102 | Заказать |
| Назначение | Условное графическое обозначение | ||
| Для поддержания разности давлений в подводимом и отводимом потоках (клапан разности давлений) |  |
||
| Для пропускания потока жидкости при достижении в управляющей линии У или линии дистанционного управления ДУ 2 заданной величины давления: а) Определяемой настройкой пружины и величиной давления на выходе из аппарата; б) Определяемой только настройкой пружины. Пружинная полость при этом сообщается с дренажом через канал Т1, либо X, либо ДУ1. |
 |
||
| Для пропускания потока жидкости в обоих направлениях при достижении в управляющих линиях У или ДУ2 и X (или ДУ1) заданной разности давления, определяемой настройкой пружины. |  |
||
| Для пропукания потока жидкости при достижении в нем заданной величины давления: а) определяемой настройкой пружины и давлением в линии Х (или ДУ1); б) определяемой только настройкой пружины. Пружинная полость при этом сообщается с дренажом через канал Т1, либо Х, либо ДУ1. |  |
||
Р - напорная гидролиния;
А 1 В - гидролинии, идущие к другим гидроустройствам (цилиндровые гидролинии);
T, Т1 - сливные гидролинии;
У, Х - гидролинии управляющего потока (гидролинии дистанционного управления)
| Наименование параметра | Величина | |||
| КЕМ 102-1 | КЕМ 102-2 | КЕМ 102-3 | КЕМ 102-4 | |
| Условный проход, мм | 10 | |||
| Давление настройки, МПа: номинальное max |
2,5 2,8 |
6,3 7,0 |
10,0 11,2 |
20,0 23,0 |
| Расход рабочей жидкости, л/мин: номинальное max min |
40 40 1 |
|||
| Номинальный перепад давлений, МПа | 0,5 | |||

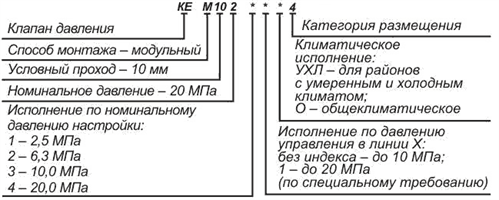

Структура условного обозначения
Пожалуйста, уточняйте цену на клапан давления КЕМ102 у консультанта онлайн или по тел. +7 (351) 247-65-68 и +7 (351) 793-77-88.
