Обратный клапан типа МКО стыкового монтажа выполняет в объемном гидроприводе течение потока РЖ (рабочая жидкость) в одном и перекрытие его в другом направлении.
Функционирует на минеральных маслах номинальной тонкостью фильтрации не грубее 25 мкм и кинематической вязкостью 10...400 мм²/с (сСт).
| Наименование | Описание | ||
|
МКО 32/32 |
цена |
Заказать |
|
|
МКО 32/20 |
цена |
Заказать |
|
|
МКО 20/32 |
цена |
Заказать |
|
|
МКО 20/20 |
цена |
Заказать |
|
|
МКО 10/32 |
цена |
Заказать |
|
|
МКО 10/20 |
цена |
Заказать |
|
|
МКО 10/10 |
цена |
Заказать |

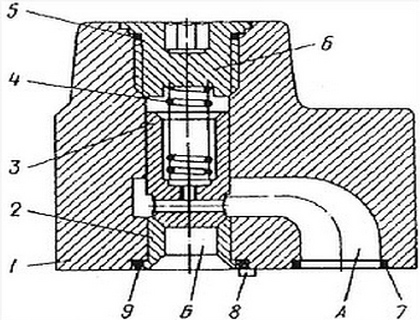

В чугунном корпусе 1 размещен клапан 3, которым разделены каналы А и Б. к седлу 2 клапан прижимает пружина 4. Направляющие отверстия клапана уплотнено резиновым кольцом 5 (ГОСТ 9833-73) и закрыто пробкой 6.
РЖ, подаваемая под давлением в канал Б, смещает клапан вверх, проходя в полость А.
Изменение направления движения потока сквозь канал А ведет в движению его в надклапанную область с поджатием клапана к седлу и перекрытием прохода РЖ в канал Б.
Уплотняются стыки клапана резиновыми кольцами 7 и 9 (ГОСТ 9833-73).
МКО монтируют на панель или промежуточную плиту с креплением винтами. Пространственное положение: горизонтальное, наклонное, вертикальное.
В рабочем процессе необходимо контролировать чистоту РЖ, т.к. загрязненность РЖ, затекающей на притертые фаски клапана и седла, приводит к разгерметизации клапана.
До сборки все детали прoмываются и смачиваются маслом.
| Типоразмер | D | d | d1 | d2 | L | l | B | b | b1 | H | h | h1 | h2 | h3 | h4 | h5 |
| 1МКО10/20, 1МКО10/32 | 22 | 12 | 14 | 11 | 60 | 24 | 65 | 48 | 8,7 | 78 | 60 | 12.7 | 48 | 13 | - | 8,5 |
| 1МКО20/20, 1МКО20/32 | 32 | 19 | 22 | 17 | 75 | 32 | 97 | 65 | 16 | 113 | 81 | 22.3 | 68,3 | 40,5 | 8.5 | 16 |
| 1МКО32/20, 1МКО32/32 | 40 | 26 | 30 | 21 | 102 | 43 | 127 | 92 | 18 | 127 | 92 | 20,7 | 72 | 46 | 9,5 | 17,5 |
Пожалуйста, уточняйте цену на интересующий вас обратный клапан гидравлический МКО у консультанта онлайн или по тел. +7 (351) 247-65-68 и +7 (351) 793-77-88.
