Выбираем фильтр гидравлический

Помимо основной движущей силы в системе (в тандеме насос-двигатель) современной гидравлики, по мнению специалистов, значительную роль выполняет система фильтрации.

При проектировании гидропривода фильтр - это первое, о чем должен подумать проектировщик, т.к. от качества фильтрации напрямую будет зависеть работоспособность системы длиной в десятилетия.

В гидросистеме могут присутствовать разнообразные по природе и свойствам вещества. Как правило, необходимо исключить присутствие от механических примесей. Для влаги и газа выпускают специальные фильтры.

Рассмотрим твёрдые частицы: ведь абразив, пыль являются причиной выхода из строя насосов и гидрораспределителей. Длительная эксплуатация и износ исполнительных органов (гидроцилиндров и т.п.) также ведет к наличию в системе мелкофрагментарных уплотнений и металлической стружки.

Большее число из этих частиц незаметно глазу (степень фильтрации выражается в микронах (1 мм = 1000 µм, для сравнения капля тумана имеет размер 50-70 мкм). В подшипниках скольжения допуск по абразиву не > 10, а в шестеренном гидронасосе не > 5мкм.

Фильтр для гидравлики улавливает и удаляет твёрдые частицы из гидравлической жидкости.

Имеет корпус (или стакан), фильтрующий элемент, индикатор загрязнения и, в некоторых моделях - перепускной клапан.

Корпус выполняется из стали, нержавейки, алюминия, пластмассы и определяется температурным режимом рабочей жидкости (РЖ) и разборным для замены фильтроэлементов.

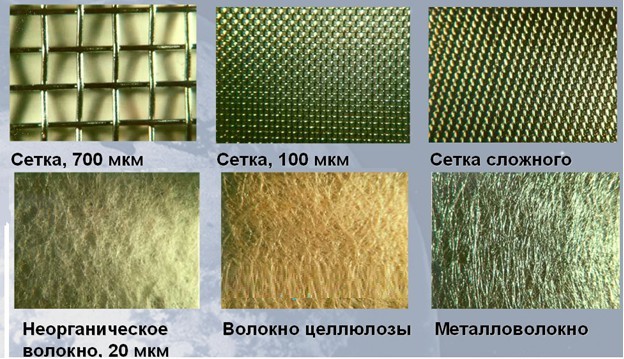

Материал гидрофильтров бывает регенерируемым и одноразовым (стекловолокно неорганического происхождения, бумага).

Металлическая сетка и волокно из нержавейки относятся к регенерируемым, т.е. восстанавливаемым путем вымачивания в спецрастворах или продувкой потоком сжатого воздуха. Такой фильтроэлемент доступно использовать до 10 раз.

Минусом считается неэффективность фильтрации< 25 мкм. Достижимость регенерации удорожает стоимость элементов в сравнении с одноразовыми.

Гидрофильтр может быть снабжен индикатором загрязнения:

• визуальным,
• электрическим,
• визуально-электрическим.

От места установки гидрофильтры делят на

• всасывающие,
• напорные,
• сливные.

Всасывающие ставят перед насосом для защиты от загрязнений, находящихся в баке.

Напорные ставят после насоса до исполнительных органов для защиты более требовательных к чистоте масла компонентов (пропорциональных клапанов и т.п.).

Сливные устанавливают на выходе системы до бака. У сливных моделей тонкость фильтрации выше, нежели у предыдущих типов (улавливают наиболее массивные частицы от износа компонентов). Резюмируем:

Выбирая фильтр гидравлический, следует знать, для чего он предназначен, с какой РЖ будет работать и при каких температурах.

Далее учитываем: на каком участке системы будет установлен и расход РЖ через фильтр для уточнения размера фильтра и его присоединения.

Следует помнить: перепад давления на фильтре не > 0,4 бара.

После определения необходимой тонкости фильтрации смотрите каталог продукции или доверьтесь профессионалам, позвонив по телефону телефону + 7 (351) 200 22 88 или используя электронную почту: 2476568@mail.ru.
