Дискретные гидрораспределители

Дискретные модели могут полностью перекрыть гидролинию либо перенаправить поток РЖ (рабочая жидкость) в нужную магистраль, а пропорциональные - возможность плавно регулировать расход РЖ.

Конструктивные схемы гидрораспределителей (ГР)

• секционные и моноблочные,
• одно- и многокаскадные,
• дискретные и пропорциональные,
• на ручном, механическом, электро-, гидро-, пневмоуправлении.

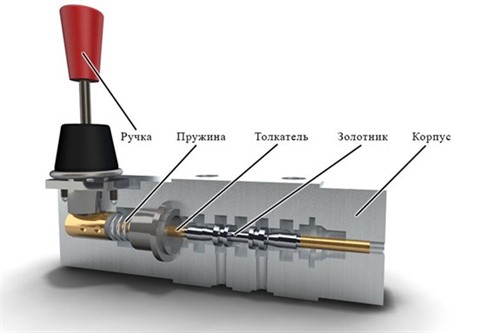

Конструкция

Корпус производят из чугуна/стали с расточкой для установки золотника и жидкостными канавками и каналами.

Управляют позициями золотника посредством кнопок, рычагов, соленоидов.

Проточки в золотнике служат для стыковки каналов.

Смещение золотника стыкует каналы соответственно схеме, возврат в нейтральную позицию производится пружинами.

Работа

Дискретные образцы (для управления перемещением штока гидроцилиндра - ГЦ) при переключении направят РЖ в одну из полостей ГЦ, стыкуя вторую со сливной линией, таким образом, выполняя выдвижение, втягивание и остановку штока.

Пропорциональные модели при этом еще способны регулировать скорость движения штока.

Управление

Запорно-регулирующим элементом помимо золотника могут выступать поршни, тарельчатые элементы, плунжеры, а управляют положением ручной, механический, пневмо-, гидро- или электропривод.

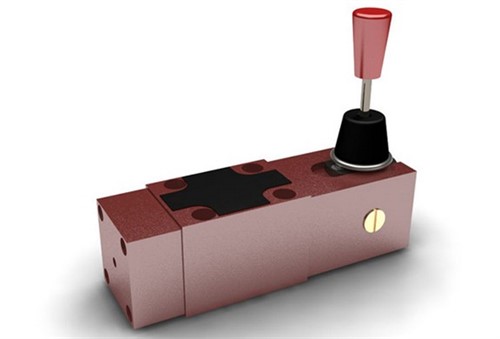

В ручных ГР для управления задействуют рычаги, кнопки, педали.

В механических - ролики, кулачки, пружины.

В пневматических и гидравлических - сжатый воздух или РЖ из линии управления.

В электрических - спец. электромагниты, трансформирующие электроток в линейное перемещения якоря с толкателем.

Возможность предельно повысить эффективность технологического процесса дает комбинация в одном многокаскадном распределителе разных схем управления.
