Радиально-поршневой насос

Вытеснителями выступают радиально размещенные плунжеры/поршни.

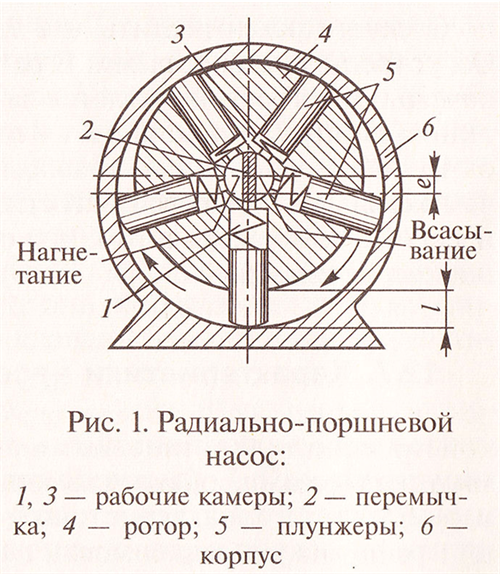

На фото показана схема насоса 1-нократного действия.

Ротор размещен с эксцентриситетом e (со смещением оси) в корпусе. Полости всасывания и нагнетания поделены перемычкой и размещены в центре агрегата.

Вращающиеся относительно корпуса ротор и плунжеры в то же самое время скользят по корпусу работающего насоса, что понуждает плунжеры в отношении ротора двигаться возвратно-поступательно с участием и пружин, размещенных в рабочих камерах.

При переходе плунжеров из верхней в нижнюю позицию наблюдается прирост объема рабочей камеры. Всасывание РЖ (рабочая жидкость) идет за счет ее состыковки с всасывающей полостью, происходимого в процессе движения.

Выталкивание РЖ в область нагнетания и уменьшение камеры наблюдается при обратном переходе из нижней позиции в верхнюю.

Wk = Sп * L,

где Wk – объем рабочей камеры,

L - рабочий ход плунжера,

Sп - площадь плунжера.

Из приведенной схемы выше видно, что L = 2е.

С учетом Wo = к*z*Wk, получаем формулу рабочего объема насоса:

Wo = 2*Sп*e*k*z,

где k –кратность работы.

Присутствует в расчете, т.к. радиально-поршневые насосы могут быть 2-укратного и многократного действия.

Данный факт обеспечен тем, что в корпусе на внутренней поверхности формируется специальный профиль, что позволяет за 1 оборот ротора произвести плунжеру 2 и более рабочих хода.

Насосы 1-нократного действия имеют и регулируемое исполнение. Тогда рабочий объем зависит от величины (e).

Радиально-поршневые насосы менее востребованы, чем аксиально-поршневые.

От прочих роторных моделей их отличает исполнение с большим рабочим объемом.
