Классификация, обозначение, устройство пневмораспределителя

24 февраля 2025

В зависимости от конструктивных особенностей и условий эксплуатации существует несколько типов пневмораспределителей.

Классификация

По конструкции запорно-регулирующего элемента

клапанные (седельные);
золотниковые (наиболее распространенные);
с цилиндрическим золотником;
с плоским золотником;
крановые.

По количеству положений

2-позиционные;
3-позиционные.

По количеству линий

2-линейные;
3-линейные;
4-линейные;
5-линейные.

По количеству стабильных состояний

моностабильные;
бистабильные.

По нормальному состоянию

нормально открытый;
нормально закрытый.

По типу управления

с ручным;
механическим;
электрическим;
пневматическим;
с комбинированным управлением.

Устройство и обозначение

Основными элементами конструкции золотникового варианта являются корпус с выполненными в нем каналами и золотник, установленный внутри корпуса.

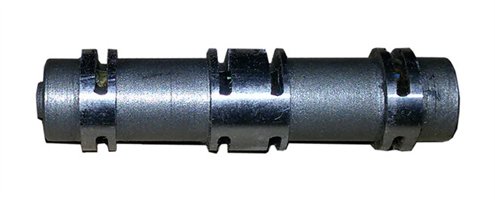

Золотниковый, устройство

На золотнике имеются шейки, которые позволяют соединять выбранные каналы между собой. При перемещении золотника в корпусе изменяется схема соединения каналов.

В зависимости от количества линий, которые подводятся к распределителю или отводятся от него, различают двух-, трёх-, четырёх- и пятилинейные модели.

По количеству положений золотника различают двух- и трёхпозиционные пневмораспределители. Количество позиций указывается в обозначении через дробь, дефис или пробел.

Например, обозначение 5/2 означает, что пневмораспределитель пятилинейный двухпозиционный.

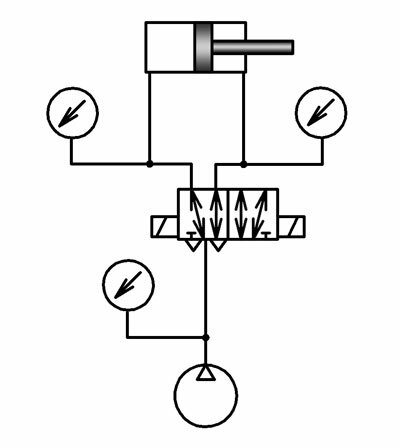

Схема
