Фильтры в гидравлике. Продолжение

Продолжение статьи: Фильтры в гидравлике

Фильтроэлемент в работе

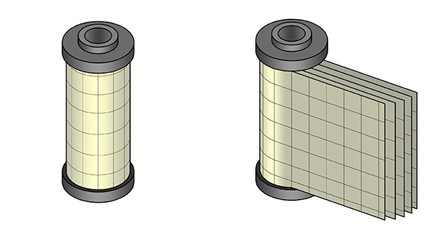

Выполняется, как правило, в цилиндрической форме. Ведущий фильтрационный компонент в нем - гофрированный материал или фильтропакет во много слоев.

От сжатия гофры под давлением в фильтроэлемент может ставиться фиксирующая сетка из металла.

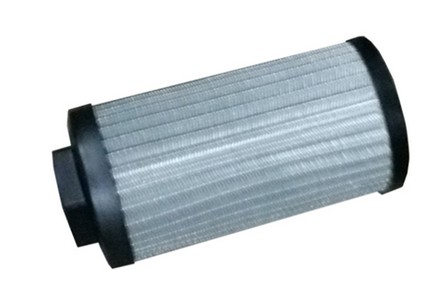

Всасывающий фильтр в работе

Относят устройства, монтируемые в линии всасывания в баке ниже уровня масла или во всасывающей гидролинии перед насосами, восприимчивыми к загрязнению.

Модели для баков не имеют корпуса.

Установка выполняется так, что рабочая жидкость (РЖ) направляется во всасывающую линию после прохода фильтрующего элемента.

Плюсы

• конструкционная простота,
• низкая стоимость,
• при запуске есть возможность защитить насос.



Минусы

• решающие показатели сопротивления вследствие возможности появления кавитации,
• нет тонкости фильтрации, свойственной напорным линейным устройствам,
• обязательно присутствие перепускного клапана, монтаж в баке усложняет обслуживание.



Сливной фильтр в работе

Ставят в линию слива РЖ в бак. Задействуют в системах, где загрязнение РЖ происходит при работе гидросистемы и необходимо учесть формирующееся на нем сопротивление.

Недопущению пенообразования способствует слив с выводом ниже уровня масла в баке.

Как устроен

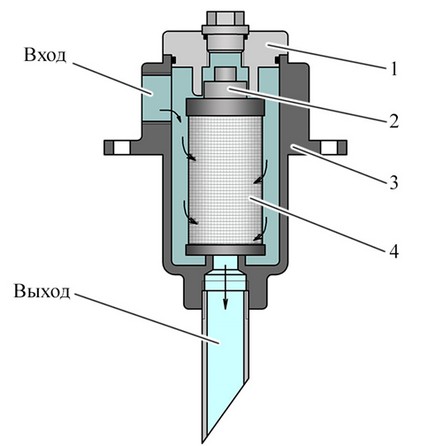

Корпус 3 ставят на бак, фильтроэлемент 4 - крепят на крышке 1. Он может извлекаться вместе с ней без разбора всего устройства.

Перепускной клапан 2 позволяет при полном загрязнении фильтроэлемента перенаправить РЖ в обход.

РЖ из линии слива идет на вход фильтра; преодолев фильтроматериал, она направляется вовнутрь фильтроэлемента и далее к выходу по сливному патрубку.

Плюсы

• конструкционная простота,
• низкая стоимость,
• не возникает кавитация на всасывании насоса.



Минусы

• обязательно присутствие перепускного клапана,
• проход загрязнений через перепускной клапан при резком росте давления.



Заказать фильтроэлемент, всасывающий или сливной фильтр, получить консультацию в компании ГидроМаш в Челябинске можно по тел. +7 351 247-65-68, +7 351 793-77-88 или по E-mail: 2476568@mail.ru или непосредственно со страницы сайта.
