Фильтры в гидравлике. Напорный тип

Фильтр – устройство, удаляющее твердые частицы из рабочей жидкости (РЖ).

Фильтрат – это очищенная РЖ, осадок - удаленные при фильтрации частицы загрязнений.

Виды

В гидросистемах востребованы такие:

• Механические напорные – в них поток РЖ проходит через фильтрационный материал под воздействием перепада давлений.
• Механические гравитационные – в них поток РЖ проходит через фильтрационный материал под собственным весом.
• Центрифуги - в них отбор загрязняющих частиц из РЖ производится под действием центробежных сил. Способ задействуется при очистке сильно загрязненных жидких сред или для отделения воды из гидромасел.
• Выжимающие жидкость - в них жидкость выдавливается из твердых частиц посредством фильтрующего пресса. Способ нашел применение в пищевой отрасли.
• Магнитные - в них задержка металлических частиц производится посредством магнитов или э/магнитов.

Напорный (линейный) фильтр в работе

Ставят в напорной линии гидропривода или после насоса или перед гидроаппаратом для получения требуемой тонкости фильтрации.

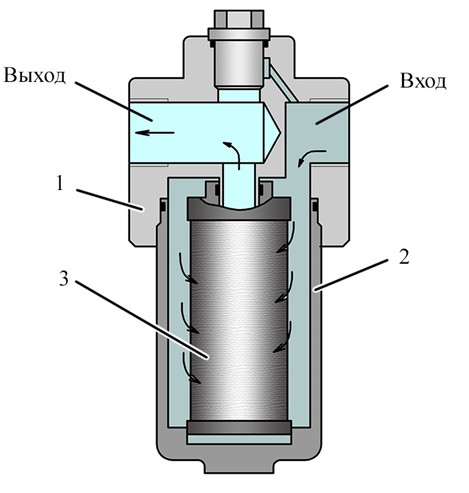

Принципиальная схема

В крышке 1 сделаны каналы входа и выхода, подводящие и отводящие РЖ. РЖ со входа подводится в полость стакана 2.

Фильтроэлемент 3 установлен на крышке так, что РЖ попадет на выход после прохода во внутреннюю полость фильтроэлемента сквозь фильтрующий материал, который задерживает загрязняющие частицы; на выход проходит очищенная РЖ.

В фильтре возможна установка перепускного клапана для прохода РЖ при засорении фильтрующего элемента.

Для контроля за уровнем загрязненности фильтрующего элемента задействуют датчики визуального или электрического типа.

Плюсы

• высокая тонкость фильтрации,
• может монтироваться прямо перед элементом, требовательным к чистоте РЖ,
• легкое обслуживание,
• доступность контроля за уровнем загрязненности ф/элемента,
• длительная служба.

Минусы

• фильтроэлементы работают под значительным давлением,
• имеют большую массу,
• изрядные потери давления на фильтре, и, как итог, его нагрев.

Использование линейных моделей гарантирует высокую тонкость фильтрации, что востребовано при присутствии в системе дросселирующих распределителей, сервоклапанов и прочих, требовательных к загрязнениям, элементов.
