Направляющая и регулирующая пневмоаппаратура

Устройства, рассчитанные управлять потоком сжатого воздуха - это пневматическая аппаратура. Регулирующие и направляющие устройства предназначены управлять другим пневмооборудованием - моторами, цилиндрами.

Направляющая аппаратура

Выполняет пропуск, удерживает поток сжатого воздуха, изменяет его движения, открывая или закрывая полностью проходное сечение.

Сюда относятся:

• пневмораспределители;
• пневмозамки;
• обратные пневмоклапаны;
• логические пневмоклапаны "И", "ИЛИ".

Различают по типу запорно-регулирующего элемента на

• клапанную
• золотниковую.

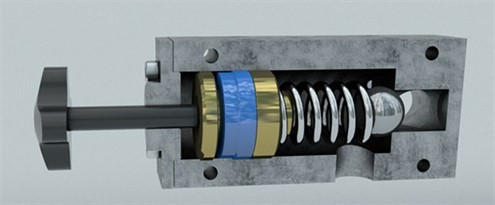

В клапанном варианте таким элементом выступает клапан, перемещающийся вдоль линий движения потока воздуха.

Аппаратура гарантирует полную герметичность и быстродействие. Перемещение клапана может потребовать значительных усилий, пропорциональных площади проходного сечения клапана.

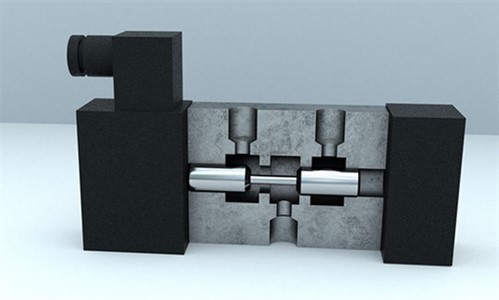

В золотниковом варианте таким элементом выступает золотник, перемещающийся под углом 90 к линиям движения подводимого сжатого воздуха.

Перемещение золотника требует небольшого усилия, в малой степени зависящего от Ø проходного сечения, поскольку действие сил давления на золотник уравновешено.

Золотниковые модели не в состоянии гарантировать полную герметичность и чувствительнее к загрязнениям. С учетом специфики оборудования, клапанные устройства задействуют при небольших расходах или потребности в полной герметичности.

Золотниковые модели задействуют при значительных расходах и с их помощью реализуются сложные схемы управления оборудованием.

Регулирующая аппаратура

Рассчитана на управление расходом, давлением, направлением движения сжатого воздуха посредством частичного открытия проходного сечения.

Относятся

• пневмодроссели;
• редукционные пневмоклапаны;
• предохранительные пневмоклапаны;
• пневморегуляторы расхода.

Делят на клапанные и золотниковые модели.

Для грамотного подбора направляющих и регулирующих пневматических аппаратов следует знать технические параметры: расход, габариты, давление, напряжение питания (для электроуправляемых моделей).
