Фильтры сливные
Ставят в линии слива для сбора частиц загрязнений и отделяющихся в процессе износа в результате эксплуатации гидросистемы. Служат для очистки РЖ (рабочая жидкость), идущей в бак.
Устанавливают на верхнюю крышку бака горизонтальную.
Разработаны на функционирование при давлении до 1МПа, компактны, имеют небольшой удельный вес.
Обеспечивают тонкость фильтрации 10...25 мкм.
При создании гидросистем с фильтрами слива полнопоточными следует учесть пульсацию потока от работы цилиндров, аккумуляторов и др. исполнительных органов.
Противодавление, формируемое фильтром, может воздействовать на работу отдельных составляющих гидросистемы.

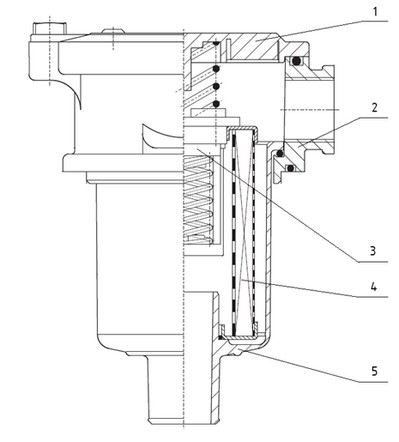

Фильтр компонуется корпусом 2, стаканом 5, крышкой 1, фильтроэлементом 4, перепускным клапаном 3. Имеет резьбовое подключение.
Размещение перепускного клапана в сменном фильтроэлементе. Производятся нескольких типоразмеров, что позволяет закрыть различный интервал расходов.
Фильтры всасывающие

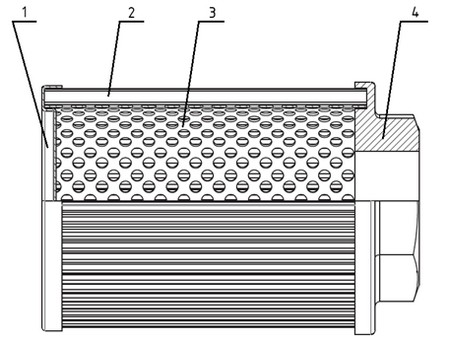

Ставят в линии всасывания внутрь бака под уровень РЖ. Конструкционно это гофрированная металлическая сетка 3 между крышками передней 4 и задней 1.
Складыванию ее противодействует перфорированная втулка 2 из 1-2 миллиметрового металла.
Как правило, всасывающий фильтр по степени фильтрации - фильтр грубой очистки, монтируемый на всасывающей трубе насоса. Возможна установка байпасного клапана в заднюю крышку во избежание голодания и кавитации насоса.
Тонкость фильтрации 80...160 мкм.
Рекомендовано: пропускная способность вдвое-втрое выше подачи насоса ввиду ее снижения по мере засорения (т.к. контроль процесса затруднен при погруженном в РЖ фильтре в закрытом баке).
Приобрести фильтры нужного типа и типоразмера с доставкой можно в ООО ГидроМаш в Челябинске.
Особенности напорных моделей можно узнать в статье.
