Напорные фильтры высокого давления

Ставят после насоса, т.е. выполняют защиту от загрязнений всей гидросистему, за исключением насоса. Высокое давление ведет к высокой механической нагрузке, ускоряет износ, чему способствует присутствие твердых частиц в носителе.

Высокоточный компонент с высокой чистотой поверхностей более чувствительным к загрязнениям (пример - электрогидравлический распределитель).

Монтаж напорных фильтров в системах с пропорциональным и псевдопропорциональными клапанами обязательны. Этот тип фильтров функционирует при давлении до 35 МПа (отдельные исполнения выдерживают и большее давление), тонкость фильтрации 5, 10 или 25 мкм.

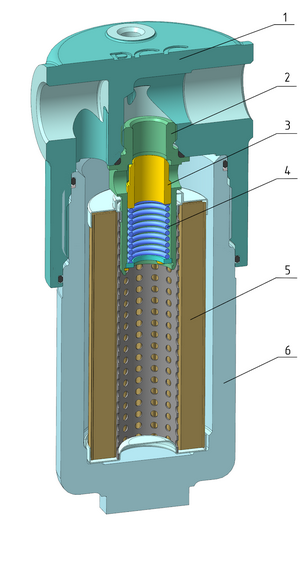

Типовой фильтр представлен

• корпусом 1,
• стаканом 6,
• фильтроэлементом 5,
• перепускным клапаном, который в свою очередь представлен корпусом 2 с запорным элементом 3 и пружиной 4.

Присоединение к системе выполняется через резьбовые корпусные отверстия. Течение жидкости через фильтроэлемент идет извне-внутрь.

В ходе работы фильтроэлемент загрязняется, чрезмерное уровень загрязненности приводит к повышению сопротивления течению носителя. Стандартный фильтроэлемент рассчитан на перепад давления в 20 бар с последующим разрушением.

Избежать этого позволяет установка перепускного клапана на давление открытия в 6 бар. Контролирует загрязнение дифференциальное реле давления (в просторечии - «датчик загрязнения»), срабатывающее при перепаде на ф/элементе в 5 бар.

Серия напорных фильтров, реализуемых ООО ГидроМаш, характеризуется надежностью, простотой с высокими эксплуатационными свойствами и длительной службой.
