Фильтры в работе насосных станций пластинчатые, пористые. Продолжение


26 июля 2024
Фильтры в работе насосных станций пластинчатые, пористые. Продолжение

Продолжаем погружаться в мир фильтрации: от грубой очистки до тонкой.

Мир техники полон удивительных устройств, призванных облегчать нашу жизнь и выполнять важные задачи. Одним из таких устройств являются фильтры, которые играют ключевую роль в обеспечении чистоты жидкостей и газов, используемых в самых разных сферах – от промышленного производства до бытовой техники.

Рассмотрим два основных типа фильтров: пластинчатые и пористые, которые используются для очистки жидкостей от различных загрязнений.

Пластинчатый

Представляет собой компактную и эффективную систему, позволяющую очищать жидкости от относительно крупных частиц.

Принцип работы

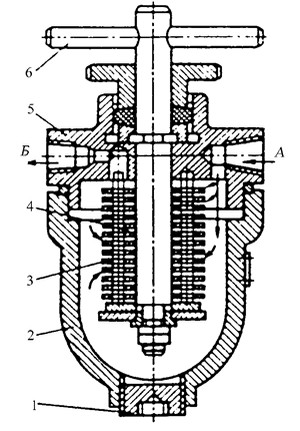

Пластинчатый фильтр модели Г41-1

Пластинчатый фильтр модели Г41-1

1. Поступление жидкости: очищаемая жидкость поступает через входной канал А в крышку 5 и попадает во внутреннюю полость корпуса

2. Фильтрование: внутри корпуса находится набор пластин 3, между которыми установлены прокладки 4. Толщина прокладок определяет размер зазора (щели) между пластинами, что, в свою очередь, определяет размер задерживаемых частиц загрязнений. Проходя через эти щели, жидкость очищается от крупных частиц, которые не могут пройти сквозь узкие проходы.

3. Выход очищенной жидкости: пройдя через щели между пластинами, очищенная жидкость попадает в внутренние каналы в пластинах и выходит по выходному каналу Б фильтра.

Преимущества

Простой механизм самоочистки: поворотом рукоятки 6 пластины прокручиваются относительно друг друга, что приводит к самоочистке фильтра от грязи, которая оседает на дно и может быть удалена вывернув пробку 1. Это делает обслуживание фильтра простым и быстрым.

Компактные размеры: занимают мало места, что особенно важно для ограниченных пространств.

Доступная стоимость: по сравнению с некоторыми другими типами фильтров, пластинчатые отличаются более низкой ценой.

Ограничения

Грубая очистка: пластинчатые версии, относящиеся к группе щелевых, обеспечивают только грубую очистку жидкости, задерживая частицы размером 80–160 мкм. Это означает, что они не способны удерживать мелкие частицы и не подходят для тонкой очистки.

Пористые

Для более тонкой очистки жидкостей, необходимой в различных технологических процессах, применяются такой тип, один из которых представлен на рисунке.

Porist Filter

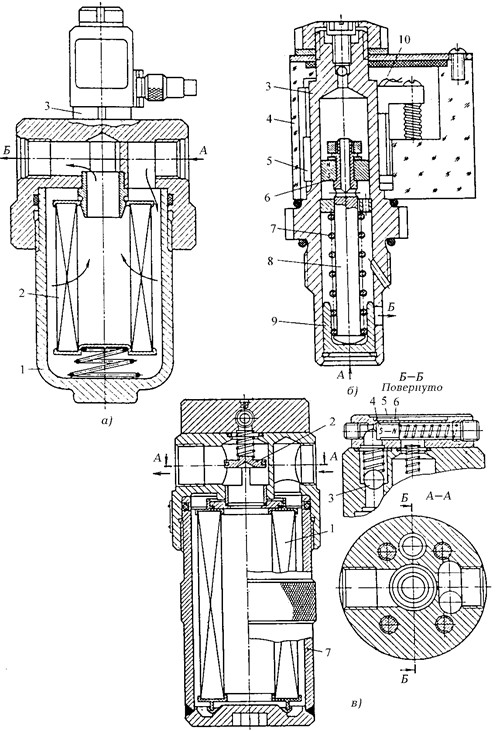

Пористые фильтры: а - фильтр модели ФГ320; б - сигнализатор; в - пористый фильтр модели Г43-5

Принцип работы:

1. Поступление жидкости: жидкость попадает по каналу А внутрь корпуса 1.

2. Фильтрование: она просачивается через фильтровальный элемент 2, состоящий из пористого материала с очень мелкими порами, которые задерживают частицы размером 5–40 мкм.

3. Выход очищенной жидкости: пройдя через фильтровальный элемент, очищенная жидкость выходит по каналу Б.

Преимущества

  • Высокая степень очистки: способны задерживать мельчайшие частицы, обеспечивая тонкую очистку жидкости.
  • Разнообразие материалов: в качестве фильтровального элемента могут использоваться различные материалы: фильтровальная бумага, ткани (например, капрон), керамика, что позволяет подобрать оптимальный вариант для конкретных задач.
  • Эффективность в различных условиях.



Пористые

Применяются для очистки жидкостей от различных загрязнений, в том числе механических примесей, микроорганизмов, и химических веществ.

Ограничения

  • Необходимость частой замены фильтрующего элемента: из-за малых размеров пор быстро забиваются, требуя частой замены или прочистки фильтрующего элемента.
  • Невозможность установки в всасывающем трубопроводе: из-за высокого сопротивления потоку, пористые фильтры не могут устанавливаться во всасывающем трубопроводе, так как это может привести к снижению производительности системы.
  • Высокая стоимость: по сравнению с пластинчатыми пористые могут иметь более высокую стоимость.



Сравнительный анализ

В зависимости от задач, стоящих перед системой фильтрации, необходимо выбирать наиболее подходящий тип фильтра.

Пластинчатые фильтры лучше подходят для грубой очистки жидкостей от крупных частиц,

пористые  – для тонкой очистки, удаления микрочастиц и различных загрязнений.

Важные моменты:

Необходимо выбирать гидроаппарат с учетом размера задерживаемых частиц, химических свойств жидкости и других факторов.

Правильное использование: следует соблюдать инструкции по установке, эксплуатации и обслуживанию фильтра.

Регулярное обслуживание и своевременная замена фильтрующего элемента помогут обеспечить бесперебойную работу фильтра и качественную очистку жидкости.

Фильтрующие устройства играют ключевую роль в различных сферах, обеспечивая чистоту жидкостей и газов. Понимание принципов работы и преимуществ разных типов фильтров позволяет выбрать наиболее подходящий вариант для конкретных задач, обеспечивая высокое качество очистки и эффективную работу систем.
