Классификация и основные характеристики гидромоторов

Одним из основных элементов гидравлической системы является мотор.

Посредством гидронасоса происходит получение гидравлической энергии, а мотор трансформирует гидравлическую энергию в механическую.

Аналогичные процессы прослеживаются в электрических системах: генератор — двигатель.

Как и насосы, моторы на гидравлике выполняют различными по конструктивным принципам и системам. Если ни одна из систем не может в полной мере соответствовать предъявленным требованиям - подбирается оптимальная модель.

Что относится к основным показателям

1. число оборотов в минуту, называемое частотой вращения. Только ограниченное число моделей успешно работают одновременно в диапазоне очень малых частот вращения и при частотах вращения более 1000 мин⁻¹.

По этому показателю делят на:

• тихоходные (п = 0,5… 000 мин⁻¹),
• быстроходные (п = 500…10000 мин⁻¹).

2. крутящий момент определяет рабочий объем и перепад давления в полостях. Тихоходные модели при небольших частотах вращения развивают большие крутящие моменты.

3. развиваемая мощность определяет рабочий объем и перепад давления в полостях и прямо пропорциональна частоте вращения. Быстроходные модели лучше всего подходят для мощных гидроприводов.

По принципу работы классифицируют на

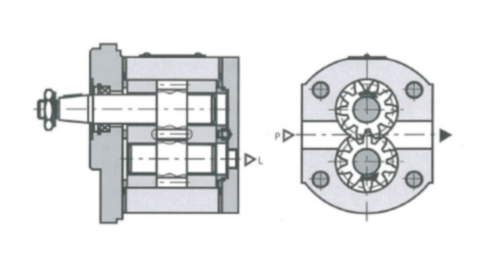

Шестеренный

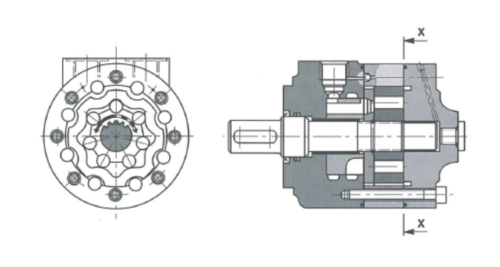

С планетарными шестернями

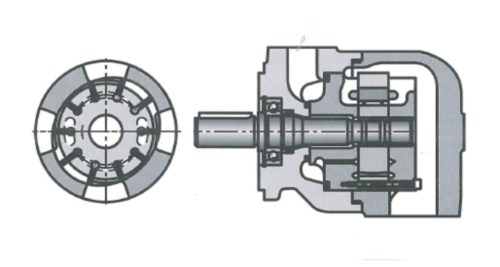

Пластинчатый

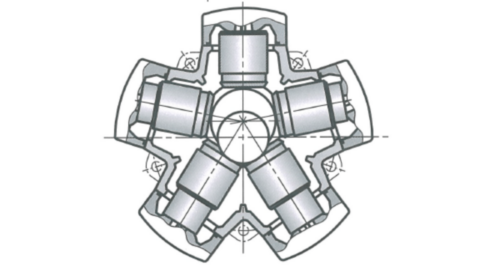

Радиально-поршневой с внутренней опорой поршней

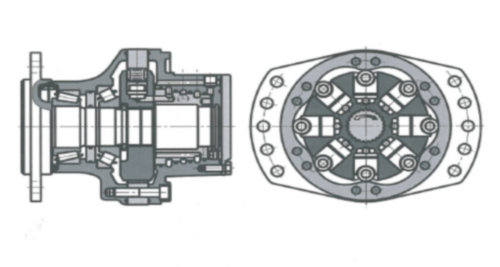

Многотактный радиально-поршневой с внешней опорой поршней

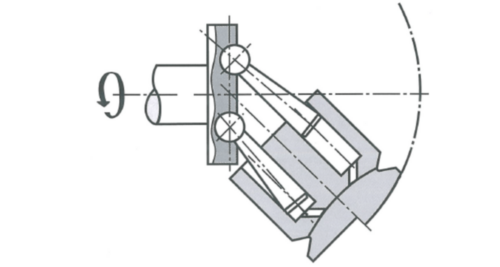

Аксиально-поршневой с наклонным блоком

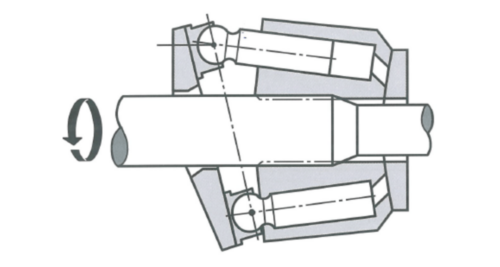

Аксиально-поршневой с наклонным диском

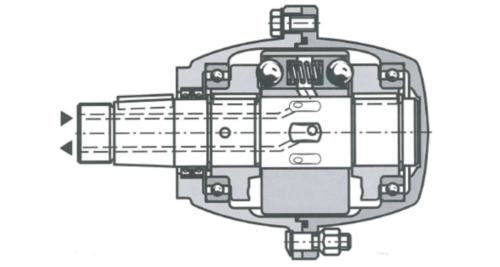

Многотактный аксиально-поршневой с неподвижным валом

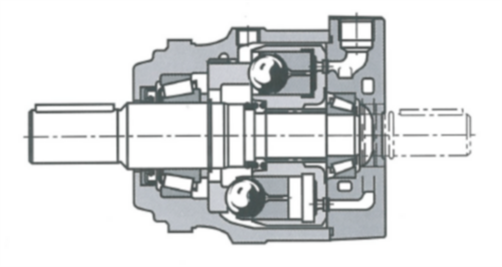

Многотактный аксиально-поршневой с неподвижным корпусом
