Реле контроля давления 2С57-5Н

Реле контроля давления 2С57-5Н – электромеханическое устройство, предназначенное для автоматического отключения/включения электрической цепи при достижении заданного уровня давления жидкости, газа в различных системах.

Назначение

Обеспечение безопасности и стабильной работы оборудования, предотвращение из-за перегрузки по давлению.

Реле востребованы в гидро-, пневмо-, смазочных системах станков, промышленного оборудования, транспортных средств, других механизмов, где необходим контроль давления рабочей среды.

Реле 2С57-5Н предназначены для работы с чистыми минеральными маслами с кинематической вязкостью 4...400 мм²/с при t +1…+65°С, t окр. среды +1…+40 °С.

Номинальная тонкость фильтрации масла 40 мкм, класс чистоты – не ниже 14 по ГОСТ 17216-71.

Реле контроля давления 2С57-5Н : техническая информация

Наименование параметра	Типоразмеры
Наименование параметра	1С57-5Н	2С57-5Н	3С57-5Н
Номинальное давление, МПа	0,16	1,0	6,3
Минимальное давление, МПа	0,04	0,1	0,4
Зона нечувствительности, МПа	0,02	0,03…0,06	0,3
Масса, кг	0,43	0,43	0,43

Наименование параметров	Величина
Род тока	переменный или постоянный
Номинальный ток, А	2,5
Частота переменного тока, Гц	50…60
Номинальное напряжение, В
Для переменного тока	380
Для постоянного тока	220
Частота переключения в час	1200
Ресурс, млн циклов	6,3

Конструкция

Реле 2С57-5Н, модификация 3С57-5Н состоит из компонентов:

Корпуса: обеспечивает защиту внутренних механизмов от внешних воздействий (пыль, влага, механические повреждения).
Крышки, герметично закрывающей корпус для защиты от внешних воздействий. На крышке расположены элементы управления и подключения: микровыключатель, кронштейн для крепления, электрический разъем.
Рабочей камеры в виде закрытого пространства внутри корпуса. Здесь происходит воздействие давления рабочей среды на чувствительную мембрану.
Мембраны, воспринимающий изменение давления.
Пяты, обоймы, шарика, обеспечивающих передачу усилия от мембраны на рычаг, преобразуя изменение давления в механическое перемещение. Точность работы компонентов важна для корректной работы.
Рычага, передающего усилие от шарика на микровыключатель.
Регулируемой пружины, которая создает усилие, определяющее порог срабатывания реле. Настройка пружины позволяет регулировать давление срабатывания в заданном диапазоне.
Гибкой пластины для обеспечения крепления рычага к корпусу. Компенсирует вибрации, механические нагрузки.
Микровыключателя, изменяющего состояние электрической цепи при достижении заданного уровня давления.
Кожуха для защиты микровыключателя от внешних воздействий.
Кронштейна для удобства монтажа, крепления реле на оборудовании.
Штепсельного электроразъема для подключение к электрической цепи.
Провода для подключения микровыключателя к электроцепи.

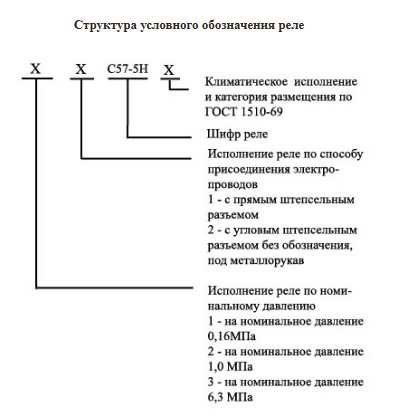

Условное обозначение

2С57-5Н - тип реле

.04 - климатическое исполнение

УХЛ4 - климатическое исполнение - умеренный климат, категория размещения 4

2C57-5H Обозначение

Номинальное давление срабатывания реле может варьироваться в зависимости от модификации, прописано в технической документации.

Пожалуйста, уточняйте цену на реле 2С57-5Н у консультанта онлайн или по тел. +7 (351) 247-65-68 и +7 (351) 793-77-88.

Все реле давления гидросистем смотрите здесь. Звоните или закажите обратный звонок.
