В составе гидравлических систем управления стационарно установленных механизмов и в строительных машинах используется типы РХ06, РХ10.
Гидрораспределители РХ06, РХ10, РХ20 производятся в Болгарии и являются аналогами отечественных гидрораспределителей типов ВЕ6, ВЕ10.
Основное требование исподьзования - рабочая жидкость должна пройти тонкую фильтрацию для удаления из нее загрязнений свыше 25 мкм.
Гидрораспределитель РХ, РХ06, РХ10, РХ20 пригоден для эксплуатации на погрузчиках, экскаваторах, кранах в умеренном климате. Возможно их использование также в условиях тропического климата.
Следует отметить рациональное расположение его приводящих, напорных и отводящих каналов, схему распределения рабочего потока, реализованную при помощи трехпозиционных подпружиненных золотников, которые обеспечивают высокую точность функционирования, сохраняя ее даже в условиях низких температур и под воздействием вибрационных нагрузок.
Гидрораспределители работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешается эксплуатация гидрораспределителей при t окр. среды -40... +55°С.
Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.

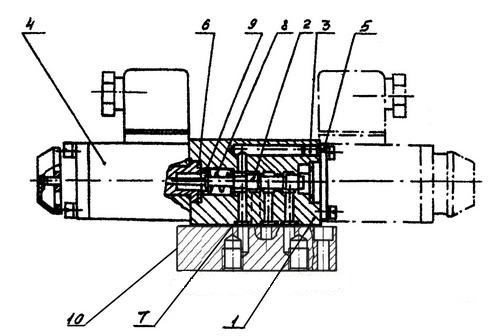

Устройство и принцип действия
Распределитель состоит из корпуса 1 в котором выполнены каналы для подвода и отвода рабочей жидкости. Сливные полости объединены сверху каналом, который глушится штифтом 3.
В центральном отверстии корпуса расположен золотник 2, устанавливаемый в исходную позицию пружиной 8 через шайбы 9. К торцам корпуса крепятся электромагниты управления 4 маслонаполненного типа.
В конструкции с одним электромагнитом, электромагнит крепится к первому торцу, а с другой стороны устанавливается крышка 5.
Уплотнение электромагнитов и крышки осуществляется с помощью резиновых колец 6.
Электромагниты с кнопкой ручного переключения позволяют произвести переключение золотника при обесточенном электромагните.
Монтируется гидрораспределитель нижней (стыковой) плоскостью на панель или присоединительную плиту 10 и уплотняется резиновыми кольцами круглого сечения.
При включении электромагнита золотник перемещается из исходного положения (позиции) в крайнюю, обеспечивая соединение каналов в соответствии с гидросхемой.
При отключении электромагнита золотник возвращается в исходную позицию под действием пружины.
Подробно с работой распределителя можно познакомиться при описании принципов работы аналогов РХ06 РХ10 - ВЕ6 ВЕ10.
| Параметр РХ06 | Данные |
| Условный проход, мм | 6 |
| Давление на входе, МПа | |
| - номинальное | 32 |
| - максимальное | 32 |
| - минимальное | 0 |
| Максимально допустимое давление на сливе , МПа: | 16 |
| Давление управления гидрораспределителя с гидравлическим управлением, МПа: | |
| - максимальное | 6 |
| - минимальное | 1,1 |
| Расход рабочей жидкости, л/мин. | |
| а) номинальный (на линии Р-А(В): | |

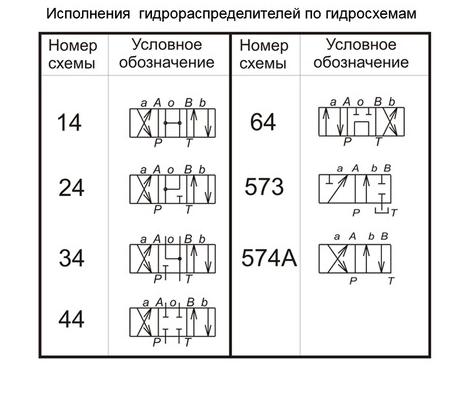

| - со схемами 14, 24, 54, 154, 573, 573Е, 574А, 574Е | 25 |
| - со схемами 44, 34, 74, 64, 64А, 84, 84А, 124, 154, 574, 574А без пружинного возврата и без пружинного возврата с фиксацией золотника | 20 |
| Максимальный в отдельной таблице | |
| Максимальная продолжительность включения при номинальных значениях давления и расхода, мин, не более | 10 |
| Время срабатывания при номинальных значениях давления и расхода, с, не более: | |
| - для гидрораспределителей с электромагнитным управлением с магнитами переменного тока (время включения/время выключения) | 0,04/0,02 |
| - для гидрораспределителей с электрогидравлическим управлением с магнитами постоянного тока (время включения/время выключения) | 0,04/0,02 |
| - с гидравлическим управлением (время включения/время выключения) | 0,05/0,03 |
| Максимальное число срабатываний в 1ч гидрораспределителя с электромагнитным управлением: | |
| - для переменного тока | 7200 |
| - для постоянного тока | 15000 |
| Вместимость камеры управления гидрораспределителя с гидравлическим управлением, см³ (пред. откл. ±10%) | 2 |
| Максимальный угол подъема кулачка гидрораспределителя с механическим управлением, град | 50 |
| Усилие, необходимое для управления настройки гидрораспределителя, Н (пред. откл. ±10%): | |
| - с ручным управлением с пружинным возвратом золотника | 45 |
| - с механическим давлением: | |
| - без давления на выходе (сливе) | 45 |
| - с максимальным давлением на выходе (сливе) | 70 |
| Масса (без рабочей жидкости), кг, не более: | |
| - 1РХ6 с одной гидроголовкой | 2 |
| - 1РХ6 с двумя гидроголовками | 2,2 |
|
Параметр РХ10
|
Норма
|
|
Условный проход, мм
|
10
|
|
Давление на входе, МПа (кгс/см²)
|
|
|
- номинальное
|
32 (320)
|
|
- максимальное
|
32 (320)
|
|
- минимальное
|
0
|
|
Максимально допустимое давление на сливе, МПа (кгс/см²):
|
15 (150)
|
|
Давление управления, МПа (кгс/см²) для гидрораспределителя с
|
|
|
гидравлическим управлением
|
|
|
- максимальное
|
6 (60)
|
|
- минимальное
|
0,8 (8)
|
|
Максимально допустимое давление в дренажной полости, МПа
|
0,05
|
|
Расход рабочей жидкости на линии Р-А(В), л/мин.
|
|
|
а) номинальный для:
|
|
|
- схемы 64 и 64А
|
20
|
|
- схемы 14, 54, 154, 573 и 573Е с электрогидравлическим и гидравлическим
|
20
|
|
управлением
|
32
|
|
- остальных схем
|
см. табл.1
|
|
б) максимальный
|
|
|
Максимальная продолжительность включения при номинальных значениях
|
|
|
давления и расхода, мин.
|
10
|
|
Внутренняя герметичность (максимальные внутренние утечки по каждой
|
|
|
линии), см³/мин. при давлении:
|
|
|
- 10 МПа
|
35
|
|
- 32 МПа
|
150
|
|
Время срабатывания при номинальных значениях давления и расхода, с, не более, для:
|
|
|
а) гидрораспределителя с электрическим управлением:
|
|
|
- с магнитами переменного тока (время включения/время отключения)
|
0,05/0,03
|
| - с магнитами переменного тока с выпрямителем Д, Д1 и Д2 (время включения/время отключения) |
0,094/0,07
|
|
- с магнитами постоянного тока (время включения/время отключения)
|
0,094/0,07
|
|
б) гидрораспределителя с гидравлическим управлением:
|
|
|
0,06/0,06
|
|
|
Максимальное число срабатываний гидрораспределителя в 1 ч:
|
|
|
- для переменного тока
|
7200
|
|
- для постоянного тока
|
15000
|
|
Максимальный угол подъема кулачка гидрораспределителя с механическим
|
|
|
управлением от ролика, град
|
30
|
|
Усилие, необходимое для управления или настройки гидрораспределителя,
|
|
|
Н (кгс) (пред. откл. ±5%):
|
|
|
- для гидрораспределителя с ручным управлением с пружинным возвратом
|
|
|
золотника
|
|
|
- для гидрораспределителя с механическим управлением
|
50 (5)
|
|
- двухпозиционного
|
120 (12)
|
|
- трехпозиционного
|
160 (16)
|
|
Масса (без рабочей жидкости), кг, не более:
|
|
|
- для ВЕ10, ПЕ10, 1РЕ10, РХ10
|
6,1
|
|
- для ВХ10, 1РХ10
|
3,7
|
|
- для ВМР10, 1РМР10,
|
3,8
|
|
- для ВММ10, 1РММ10
|
4
|
