Гидрораспределитель золотниковый Kladivar KV-4/3-5KO-10-G1

В наличии

Цена: 10000 руб./шт.

Заказать

Рассчитать доставку

Узнать о качестве

золотниковый
4-линейный 3-позиционный (4/3)
с непосредственным управлением от электромагнита
меняет направление потока РЖ (рабочей жидкости)
имеет кнопку ручного управления

KV-4/3-5K0-10-3 (110AC,230AC)

KV-4/3-5K0-10-1 (110AC,230AC)

KV-4/3-5K0-10-2 (110AC,230AC)

KV-4/3-5K0-10-10 (110AC,230AC)

KV-4/2-5K0-10-51A (110AC,230AC)

KV-4/2-5K0-10-51B (110AC,230AC)

Технические характеристики

Максимальное рабочее давление: Отверстия: P-A-B Отверстие: T	бар	Пост. ток	Перем. ток
		350 210	350 210
Максимальный расход	л/мин	120	120
Рабочая жидкость	Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; VDMA 24568; HETG; HEPG
Диапазон температур рабочей жидкости	ºС	-20 ... +70
Температура окружающей среды	ºС	до +50
Диапазон вязкостей жидкости	мм²/с	15 ...380
Частота переключений	1/ч	15000
Загрязнённость жидкости	класс 8 по NAS 1638
Время выдерживания в переключенном состоянии	длительное (t катушки до +180 °С)
Масса 4/3	кг	7,3
Масса 4/2	кг	6,5

Строение гидрораспределителя KV 4/3 5KO 10 G1

корпус (1)
золотник управления (3)
один или два электромагнита (2) с возвратными пружинами (4).

Принцип действия KV 4/3 5KO 10 G1 здесь.

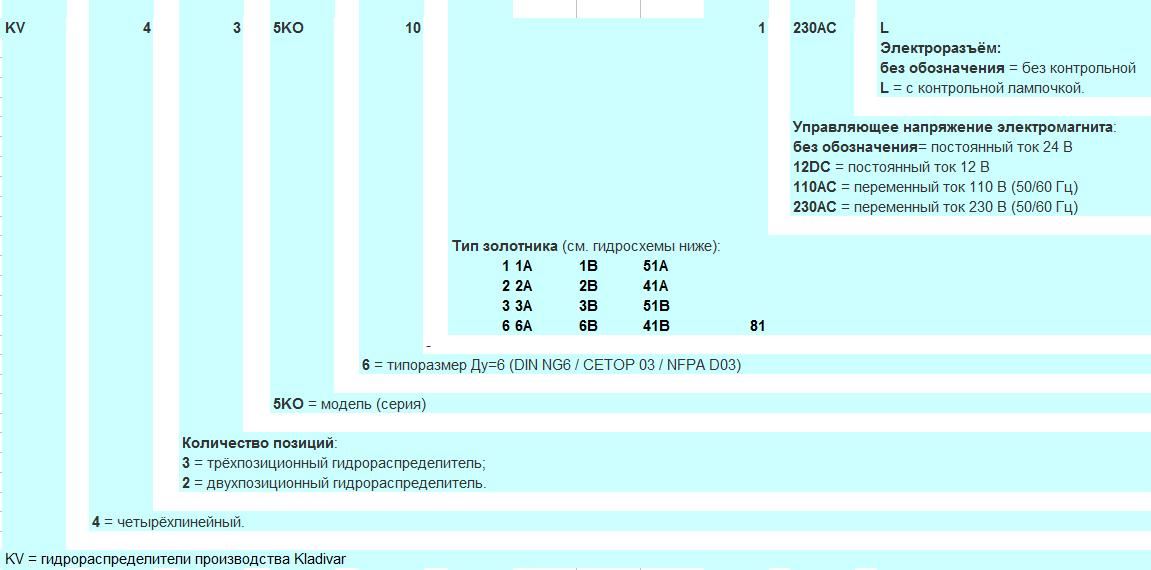

Структура условного обозначения KV 4/3 5KO 10

KV-4/3-5KO-10-1 12DC L

KV = гидрораспределители производства Kladivar

4 = четырёхлинейный.

Количество позиций:

3 = трёхпозиционный
2 = двухпозиционный

5KO = модель (серия)

10 = типоразмер Ду=10 (DIN NG6 / CETOP 04 / NFPA D04)

Тип золотника (см. гидросхемы ниже):

1	1A	1B	51A	81
2	2A	2B	41A
3	3A	3B	51B
6	6A	6B	41B

Управляющее напряжение электромагнита:

без обозначения = постоянный ток 24 В
12DC = постоянный ток 12 В
110AC = переменный ток 110 В (50/60 Гц)
230AC = переменный ток 230 В (50/60 Гц)

Электроразъём:

без обозначения = без контрольной лампочки
L = с контрольной лампочкой.

Примечания:
. Присоединительные размеры по ISO 4401, DIN 24340, штепсельный разъём для электромагнитов соответствует ISO 4400.
2. Если гидрораспределитель снабжён кнопкой ручного управления, в коде заказа перед типом золотника необходимо указать параметр G.

Схемы гидравлические, чертежи габаритных и присоединительных размеров смотрите ниже в галерее изображений.

Товар в наличии. Пожалуйста, уточняйте цены у менеджера по телефону 8-351-247-6568 или по электронной почте 2476568@mail.ru
