Радиально-поршневой регулируемый насос марки 50НРР 125Р предназначен для использования в гидроприводах согласно ГОСТ 17411-91.
Обеспечивает регулируемую подачу и постоянное направление потока рабочей жидкости.
Область применения:
Насосы 50НРР 125Р применяются практически во всех отраслях машиностроения, в том числе:
| Наименование параметра | Значение параметра для | ||
| типоразмеров | |||
| 125 | 250 | 500 | |
| Номинальный рабочий объем насоса, см3: | |||
| а) радиально-поршневого; | 125 | 250 | 500 |
| б) шестеренного | 28 | 28 | 28 |
| Частота вращения, с | |||
| -номинальная; | 25 | 16,6 | 16,6 |
| -максимальная; | 25 | 25 | 16,6 |
| -минимальная | 5 | 5 | 5 |
| Подача насоса, л/мин: | |||
| а) радиально-поршневого: | |||
| -номинальная; | 159 | 211 | 423 |
| -минимальная | 16 | 21 | 42 |
| б) шестеренного | 33 | 22 | 22 |
| Давление на выходе из насоса, МПа: | |||
| а) радиально-поршневого: | |||
| -номинальное; | 50 | ||
| -максимальное | 63 | ||
| б) шестеренного: | |||
| -номинальное; | 2,5 | ||
| максимальное | 3 | ||
| Давление на входе в насос, МПа: | |||
| максимальное; | +0,05 | ||
| минимальное | -0,02 | ||
| Коэффициент подачи насоса, не менее: | |||
| а) радиально-поршневого; | 0,9 | ||
| б) шестеренного | 0,83 | ||
| КПД насоса, не менее | 0,91 | ||
| Мощность насоса, кВт | 143 | 190 | 380 |
| Полный 90% ресурс, ч | 7250 | ||
| 90% наработка до отказа, ч | 3900 | ||
Принцип основан на возвратно-поступательном движении поршней и цилиндров относительно друг друга. Кривошипно-шатунный механизм обеспечивает это движение.
Приводной эксцентриковый вал (кривошип) опирается на два подшипника, установленных в крышках насоса. На эксцентриковую часть вала опираются два ряда цилиндров по пять в каждом ряду.
В цилиндрах установлены поршни со сферическими головками, которые упираются в ответные сферы подпятников, закрепленных в корпусе.
Цилиндры с поршнями образуют шатуны. Цилиндры во время работы удерживаются на эксцентрике вала специальными кольцами.
В корпусе насоса расположены нагнетательные и сливные клапаны. При всасывании рабочая жидкость из картера насоса через пазы на эксцентрике вала поступает в рабочую камеру, образованную цилиндром и поршнем.
При нагнетании паз на валу выходит из соединения с отверстием в цилиндре, рабочая полость уменьшается, и масло через отверстие в поршне подходит к клапанам.
Сливной клапан закрывается, а нагнетательный клапан открывается, пропуская масло в коллектор, который просверлен в корпусе и ведет к отверстию нагнетания.
Подача насосов 50НРР регулируется изменением угла наклона блока цилиндров относительно кривошипа с помощью сервопривода.
При изменении угла наклона изменяется рабочий объем насоса, что приводит к изменению подачи.
Пожалуйста, уточняйте цену на регулируемый радиально-поршневой насос 50НРР125Р у консультанта онлайн или по тел. +7 (351) 247-65-68 и +7 (351) 793-77-88. Продукция в наличии. Звоните!
|

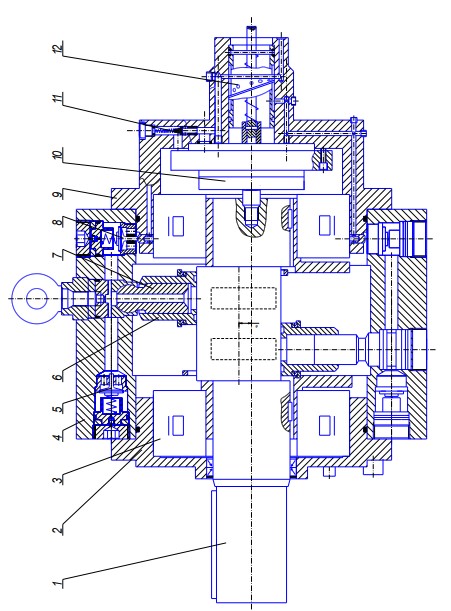

Принцип работы 50НРР
Принцип работы 50НРР
|
Маркировка 50НРР
Маркировка 50НРР
|
|

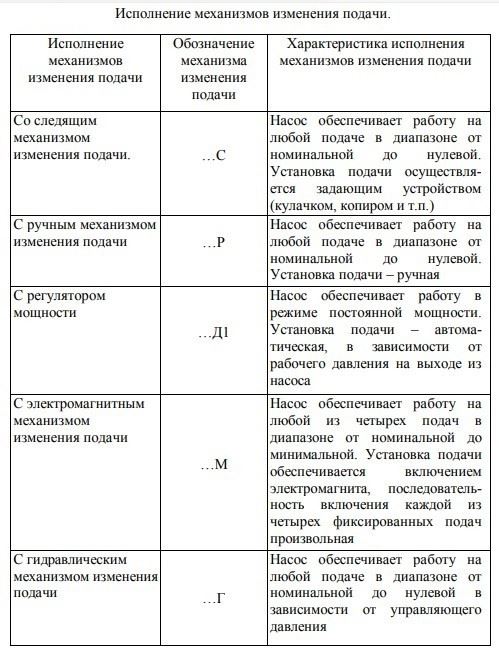

Механизм подачи 50НРР
Механизм подачи 50НРР
|

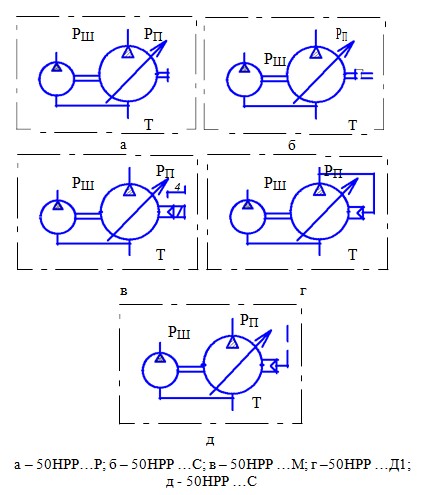

Графическое обозначение 50НРР
Графическое обозначение 50НРР
|
|
