Клапан давления прямого действия Rexroth DZ6 DP1-53\210M

$DZ6 DP1-53\210M давления прямого действия$

В наличии

Заказать

Клапан типа DZ 6 DP подключения давления, прямого действия, серии 5X для подключения одной системы с учетом давления во второй

Клапан давления Rexroth DZ6DP1-53\210M: специфика

с установкой на плите: присоединительные отверстия по DIN 24 340 Form A, ISO 4401 и CETOP–RP 121 H, (отдельный заказ на монтажные плиты по каталогу RE 45 052)
5 ступеней давления
4 элемента настройки:

палец с 6-гранником и колпачком
вращающаяся кнопка или она же со шкалой или она же с замком и шкалой

Технические характеристики

Типоразмер 6
Серия 5X
Max раб. давление 315 бар
Max объемный расход 60 л/мин
5 ступеней давления
Обратный клапан по выбору
Вязкость 10-500 мм²/с
Чистота РЖ - 9 класс по NAS 1638
Масса 1,2 кг

Как работает

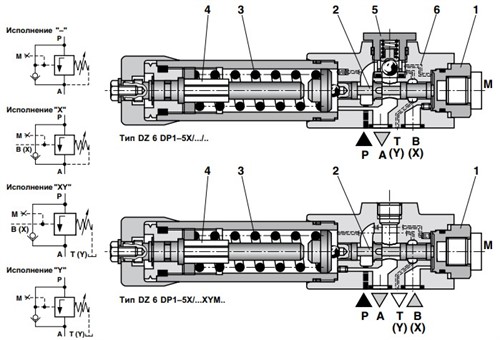

Rexroth DZ6DP, принцип работы

Настройка давления выполняется регулировочным элементом (4). Золотник (2) в исходном положении приперт пружиной (3), клапан закрыт.

Давление P по каналу (6) подходит в торцевую часть золотника (2) с созданием силы противодействия пружине (3).

При росте P до определенного параметра пружина сокращается со смещением золотника влево и состыковкой каналов P с A.

Система, соединенная с каналом A, подсоединяется без воздействия на P.

Управляющее давление может быть

внутренним из канала (6),
внешним, для входа B (X).

Дренажные утечки могут быть внешними и направляться в канал T (Y), или внутренними, в канал A.

Следует учесть

При дренаже в канал A заданное давление срабатывания увеличивается на уровень давления в этом канале. Для свободного пропуска рабочей среды из канала A в P возможен монтаж обратного клапана (5). Возможна установка манометра для мониторинга за давлением.

Маркировка DZ6 DP

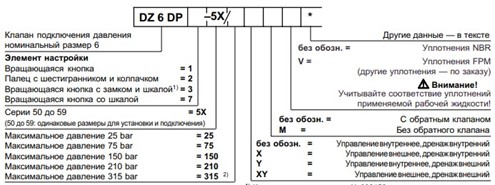

Rexroth DZ6DP, обозначение

Клапан гидравлический Rexroth в товарном портфеле компании Гидромаш

DBW10 B2-52/200-EG24N9K4,

DA6 VA2A5X/350FSM | R901224223

DR6 DP2-53\210YM,

DZ6DP1-53\210XM,

DZ6DP1-53\210M.

технические характеристики, необходимые для выбора клапана, чертежи представлены в галерее.

Цену на клапан давления Rexroth DZ6DP1-53\210M уточняйте онлайн у менеджера, по email 2476568@mail.ru и по тел. +7 (351) 793-77-88, +7 (351) 247-65-68.
