Условный проход (Ду) - 32 мм
Тонкость фильтрации - 10 мкм
Кинематическая вязкость минеральных масел - не более 500 мм²/с
температура рабочей жидкости - от 1 до 80 ºC
температура окружающий среды - от 1 до 40 ºC.
Перепад давления - 20 Мпа

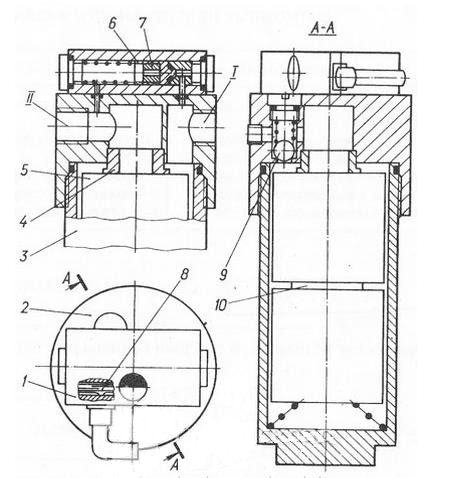

1 – индикаторный блок; 2 – головка; 3 – стакан; 4 – седло; 5 – фильтрующий элемент; 6 – подпружиненный плунжер; 7 – магнит; 8 – геркон; 9 – перепускной клапан; 10 – муфта; I – входная полость; II – выходная полость
Внимание!
Если не заменить вовремя загрязненный фильтрующий элемент, то перепад давлений возрастет настолько, что откроется перепускной клапан, и часть неочищенного потока, минуя фильтрующий элемент, начнет поступать с систему.
Устройство фильтра 32-10Кв и принцип работы напорного фильтра подробнее.
|
Напорный Рном и другие характеристики
Напорный 20-25КВ характеристика
|
Напорный 20-25КВ габаритные и присоединительные размеры
Напорный 20-25КВ размер чертёж
|
|
Напорный таблица размеров
Напорный 20-25КВ
|
Напорный 20-25КВ принцип работы
Напорный 20-25КВ устройство чертеж
|
|
|
|
|
|
|
|
