Фильтры напорные


Фильтры напорные

Фильтр напорной с визуальным индикатором загрязненности, рассчитанный на номинальное давление 6,3 MPa, разработан для очистки от механических примесей:

  • минеральных масел, имеющих вязкость до 500 мм2/с в границе температур 1...80°C,
  • огнестойких жидкостей класса HFC (промгидрол) в границе температур 1...60°C C,
  • огнестойких жидкостей класса HFD (ГЖ-ФК типа “Софол”) кинематической вязкости до 500 мм2/с в границе температур 1...80°C. Для t окр. среды 1...40°C.

Купить фильтр напорный в Челябинске


Крепёж кронштейн к ФГМ
Кронштейн масляного фильтра 1ФГМ, 2ФГМ

16МПа 20 МПа 32 МПа напорные-сливные

Ф10 могут монтироваться в смазочные и гидравлические системы станков, литейных и иных гидрофицированных машин.

Исполнение по климату и категория размещения напорных фильтров:

  • УХЛ4 для стран умеренного климата,

  • О4.1 для стран тропического климата.

Расшифровка условного обозначения масляного фильтра Ф10

  • «Ф10 16-10/6,3 М УХЛ4» фильтр Ф10 имеет метрическую присоединительную резьбу, тонкость фильтрации 10 м, условный проход 16 мм, номинальное давление 6,3 MPa в границе температур 1…80°C, рекомендован для стран с умеренным климатом - УХЛ, категории размещения - 4;
  • идентично «Ф10 16-10/6,3 УХЛ4», но с конической резьбой;
  • идентично «Ф10 16-10/6,3 О4.1» для стран с тропическим климатом (климатическое исполнение О, категория размещения 4.1);
  • идентично «Ф10Н 16-10/6,3 О4.1» для огнестойких жидкостей для стран с тропическим климатом (климатическое исполнение О, категория размещения 4.1).

Обозначение               d
Ф10 10-5/6,3 К3/8” (М16х1,5-7Н)
Ф10 16-10/6,3 К1/2” (М22х1,5-7Н)
Ф10 16-25/6,3 К1/2” (М22х1,5-7Н)
Ф10 20-40/6,3 К3/4” (М27х2-7Н)

Параметр                  Норма для исполнения
Ф10 10-5/6,3 Ф16 10-5/6,3 Ф10Н 16-5/6,3 Ф10 16-25/6,3 Ф10Н 16-25/6,3 Ф10 20-40/6,3

Ном. давление,МПа

                                       6,3
Ном. тонк. фильтрации, µм 5          10            25 40
Ном. расход л/мин 8 25 16 25 16 63
Ном. перепад давления, МПа 0,06 0,10
Перепад давления и срабатывание клапана, МПа                            0,4±0,1
Условный проход, мм    10                      16    20
Масса, кг не более                               1, 75

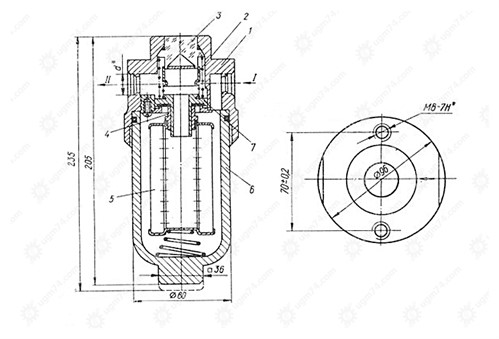

Схематический рисунок: фильтры напорные-сливные Ф-10

Filtr -F10

Ф10:

I – вход; II – выход; 1 – головка; 2 – экран; 3 – линза; 4 – седло; 5 – фильтрующий элемент; 6 – стакан; 7 – клапан.

Как устроен и работает напорный фильтр

Представляет (см. рис.) стакан с головкой, имеющей входную и выходную полости с размещенными в ней линзой, экраном, предохранительным клапаном и седлом, фиксирующим фильтрующий элемент.

Неочищенная жидкость подводится к входной полости, проходит очистку на шторе фильтроэлемента и через выходную полость доставляется конечному потребителю.

По мере загрязнения перепад давлений между полостями входной и выходной увеличивается, что в определенных условиях вызывает срабатывание предохранительного клапана.

Смещение предохранительного клапана с экраном вверх приводит к появлению красного круга на наружном торце линзы, зрительно сигнализирующего о засорении фильтрующего элемента, и часть требующего очистки потока жидкости проходит мимо фильтрующего элемента.

Особенности установки и обслуживания

Расконсервировав и убрав заглушки, установите фильтр в магистрали вертикально.


Отключив систему и понизив давление до 0, отсоедините стакан, извлеките требующий замены фитроэлемент и вставьте новый, после чего соедините стакан с головкой.

Заказать напорный фильтр в Челябинске

можно по тел. +7 351 247-65-68, +7 351 793-77-88 или
