Насос перекачной ручной НПГ-М, НПГ-ММ

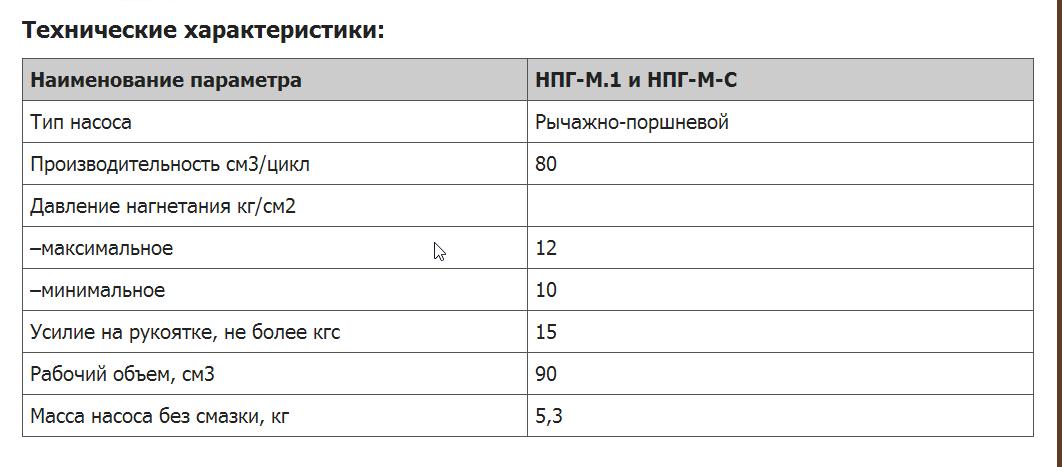

| Параметры | Значения | |
| НПГ-М | НПГ-ММ | |
| Тип насоса | Рычажно-поршневой | |
| Производительность, см3/цикл | 80 | |
|
Давление нагнетания, Мпа (кгс/см2) |
1,2 (12)
1,0 (10) |
|
| Усилие на рукоятке, не более, Н (кгс) | 150 (15) | |
| Рабочий объем, см3 | 90 | |
| Вместимость бака, дм3 | 16 | |
|
Рукав-деталь 20х200-13 МРТУ 38-5-6107-68 |
200
20 |
|
| Вес насоса без смазки, кг | 7,0 | 7,1 |
Принцип работы

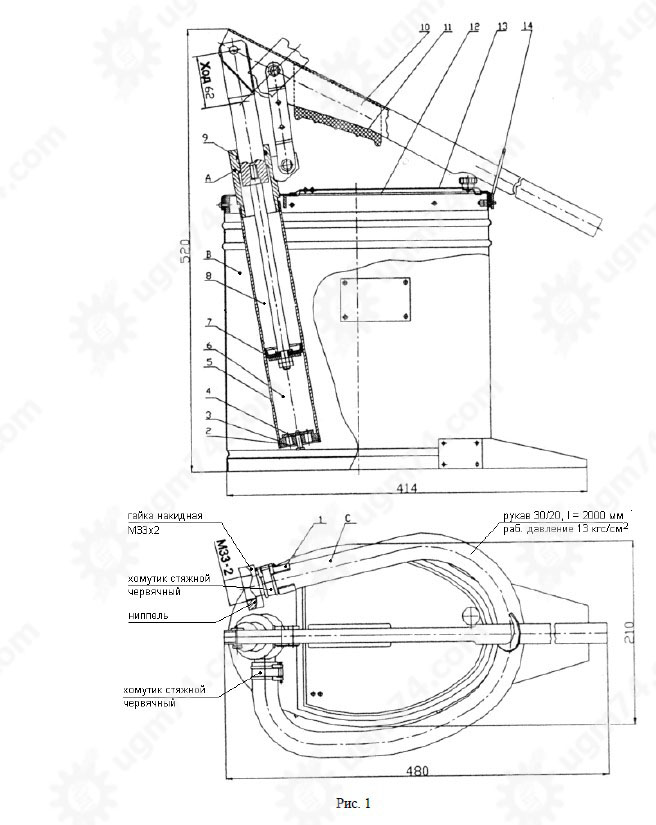

Агрегат представляет собой рычажно-поршневой насос дифференциального действия.
В резервуар через люк закладывается смазка для транспортировки. В емкость погружается всасывающая часть.
Движение насоса создает разряжение, которое двигает смазку по шлангу к месту заправки или в резервуар заправляющей станции. Ручка делает переноску насоса удобной.
Комплект поставки
- насос в сборе;
- хомутик в сборе;
- рукав с наконечником;
- руководство по эксплуатации.
Подготовка к работе
- освободить изделие от смазки;
- тщательно промыть керосином;
- соединить выходной штуцер и рукав;
- скрепить хомутиком.
Требования к эксплуатации насосов НПГ
- необходимо избегать возможности загрязнения изделия и смазки грязью и пылью;
- исключить воздействие влаги и агрессивных сред (кислоты, щелочи);
- поддерживать температуру смазки 15-20 ºС;
- смазка для заправки должна иметь способность всасываться (солидол «С» ГОСТ 4366-64, ИП1 ГОСТ 3257-74 и т.п.) ;
- периодически смазывать рычажные шарнирные соединения для уменьшения износа;
- качание рычага должно быть плавным;
- избегать перекачивания в емкости под давлением;
- после заправки укрепить шланг в держателе, рычаг опустить вниз, повернуть защелку.

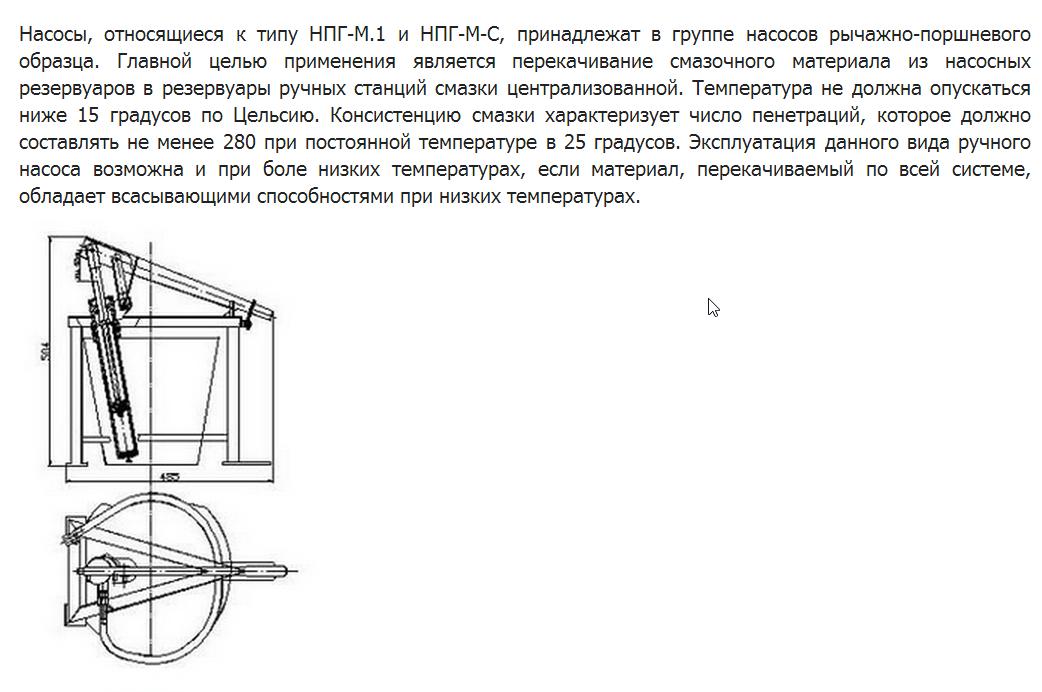

Рычажно-поршневой ручной насос перекачной НПГ-М производит перекачку пластичной смазки из своего резервуара в резервуары ручных станций, предназначенных для ручной смазки при температурах выше +15ºС.
Работа при более низкой температуре требует, чтобы смазочный материал имел способность всасываться в данных условиях.
Число пенетрации смазочного материала не должно быть ниже 280, температура +25ºС. Смазка не должна содержать твердые частицы диаметром более 0,25 мм.
Ручной насос НПГ-ММ перекачивает густые смазочные масла индивидуально в точки заправки. Работает с труднодоступными местами заправки, с маслами кинематической вязкости 25...750 сСт с частицами до 0,25 мм.
Изделия предназначены:
- в исполнении У для районов с умеренным климатом,
- в исполнении Т - тропическим климатом.
