Питатели смазочные импульсные принадлежат к дозирующим устройствам и разработаны для установки в смазочные импульсные системы для дозирования подачи жидкой смазки к трущимся узлам разнообразных агрегатов, механизмов, машин.
Функционируют устройства на чистом минеральном масле, имеющем кинематическую вязкость 10...600 мм²/с при t +5...+50°С и окружающей t +1...+40°С.
Имеют исполнение для территорий умеренного — УХЛ4 и тропического климата — О4.1.
Он позволяет производить централизованную подачу смазочного вещества в 1-но и более мест, а простота подачи - произвести ее в требуемой дозировке даже в малодоступную точку.
Необходимость произведения смазки определяет ресурс эксплуатации оборудования.
Импульсный смазочный питатель: сферы применения
в промышленных областях в смазочных системах станков, в горнодобыче - в механизмах специальных устройств для узлов, периодически нуждающихся в дозированной подаче смазочного вещества.
Является аналогом аппаратов иностранного производства, монтируемого на современные станки с ЧПУ.
Образец обозначения:
Х-Х-Х-Х УХЛ4 ТУ2.053.022 5228.024-90
- первая цифра определяет исполнение,
- следующие – подаваемая порция в см³ (кол-во цифр определяет кол-во отводов).
Продуктовая линейка питателей с техническими данными
| Исполнение |
Число отводов питателя
|
Макс. давление на входе, МПа
|
Макс. давление на выходе, МПа
|
Объем, подаваемый за цикл, см3
|
Масса, кг
|
L max., мм
|
|---|---|---|---|---|---|---|
| 1 |
1
|
3,2
|
1,6
|
0,02; 0,05
|
0,08
|
78
|
|
a
2
|
0,14
|
74
|
||||
|
3
|
0,22
|
74
|
||||
|
5
|
0,35
|
74
|
||||
| 2 |
1
|
3,2
|
1,6
|
0,05; 0,10; 0,20; 0,32; 0,50
|
0,16
|
92
|
|
2
|
0,26
|
87
|
||||
|
3
|
0,35
|
87
|
||||
|
5
|
0,55
|
87
|
Как устроен и работает
1 - литая алюминиевая планка, 2 - корпус, 3 - манжета, 4 - клапан, 5 - кольцо, 6 - гильза, 7 - пружина, 8,9 - уплотнительное и регулирующие кольца, 10 - штуцер
Клапан с гильзой и кольцом составляют подвижную систему подачи смазки.
Подача смазки с увеличением давления в отверстии входа А вызывает отгибание усиков манжеты и заполнение маслом полости Б. Прижатие клапана 4 к кольцу 5 предотвращает переход смазки из полости Б в В.
Подвижная система при подъеме сжимает пружину 7. Смазка из полости В идет сквозь выходное отверстие Г. При соединении отверстия входа А со сливом, подвижная система под усилием пружин старается пройти вниз с созданием давления в полости Б, манжета перекрывает проход между полостями Б и А и открывает клапан.
Система подачи опускается и из полости Б порция вещества перемещается в полость В.
Производится перезарядка дозатора для очередного цикла.
Одноотводный импульсный смазочный питатель, схема

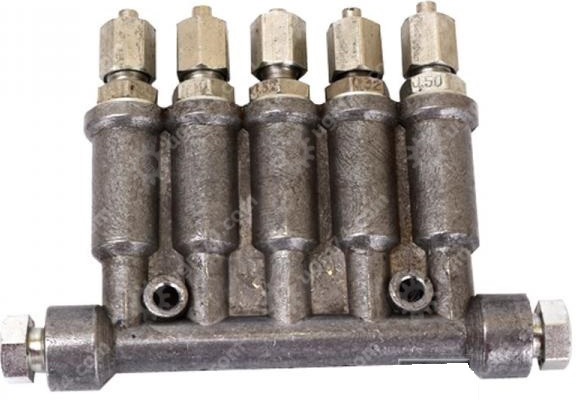

Многоотводные импульсные смазочные питатели, схема
