Параметр |
Типоразмер блока |
|
|---|---|---|
|
БДИ 2 |
БДИ 2-1 |
|
|
Число отводов |
2 |
2 |
|
Число подводов |
2 |
1 |
|
Номинальный расход в отводе (при перепаде давления на дросселе 0,1 МПа), л/мин |
0,63 ± 0,06 |
|
|
Наименьший расход в отводе (при перепаде давления на дросселе 0,05 МПа), л/мин |
0,035 |
|
|
Диапазон расходов, контролируемый ротаметром, л/мин |
0,063...0,63 |
|
|
Номинальное давление перед блоком, МПа |
1,6 |
|
|
Масса (без смазоч.материала), кг |
0,25 |
0,25 |
|
Наименование |
Размеры, мм |
||
|---|---|---|---|
|
L, не более |
l ± 0,4 |
L1, не более |
|
|
Блок дроссельный БДИ-2 (БДИ2-1) |
100 |
25 |
120 |
Уточнить информацию по тел. +7 351 247-65-68, +7 351 793-77-88 или по E-mail: 2476568@mail.ru
Назначение и область применения блока БДИ-2
Блоки дроссельные смазочные БДИ-2 предназначены для контроля и регулирования расхода минерального масла, обеспечивающего функционирование трущихся узлов и поверхностей в механических двигательных системах. Осуществляют отвод минерального масла от напорной линии централизованной смазочной системы.
Условия эксплуатации
• рабочая температура масла 0°-50°С;
• кинематическая вязкость минерального масла 17-400мм²/с;
• невзрывоопасная среда;
• отсутствие токопроводящей пыли;
• отсутствие агрессивных паров и газов в концентрациях, опасных для металлов.

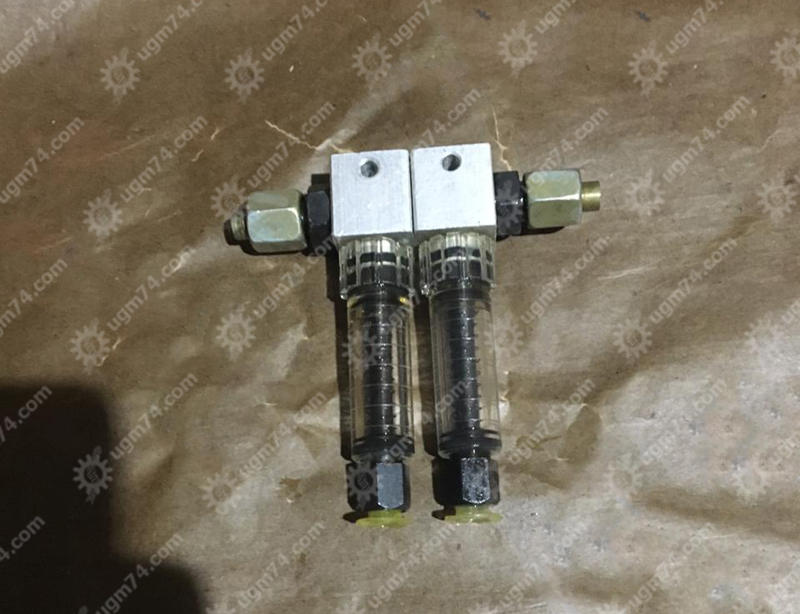

Конструкция модульных секций БДИ-2
Одноотводные модульные секции соединяются в блок БДИ-2 шпилькой. Сборка осуществляется с помощью резьбы М10 на торцах с применением уплотнительных колец.
Модульные секции блока имеют указатель расхода масла и устройство плавной регулировки. Положение поплавка позволяет оценить расход смазочного материала. Регулируется расход путем поворачивания трубки отвода против часовой стрелки (расход уменьшается) или по часовой стрелке (расход увеличивается).
Дроссели соединяются в блоки дроссельные с количеством отводов 2
Возможна отдельная поставка отводов.
