- контролируемое давление - от 5 до 32 МПа
- нечувствительность - до 1,5 МПа
- утечка рабочей жидкости из внутренних полостей - не более 50 куб.см/мин
- для работы в умеренном и холодном климате
- категория размещения - 4
Функции управления реле давления ГПГ62-11
Золотниковые устройства дистанционно осуществляют путём последовательного включения или выключения отдельных исполнительных органов машины:
- автоматизацию работы станков
- отвод инструментов при чрезмерном повышении усилия подачи
- автоматического отвод суппорта при работе по упорам
- и др.
Осуществление контроля за давлением в гидросистеме
При перегрузке системы , например, подаётся электросигнал.
Принцип работы реле давления типа ПГ
Реле давления состоит из корпуса 1, диафрагмы 2, пружины 3, рычага 4 с осью 5, винта 6, микропереключателя 7 (смотрите рис. в галерее ниже, где изображения увеличиваются и перелистываются, нужно нажать на стрелку "направо" или "налево").
Рабочая жидкость на контролируемой ветви гидросистемы подводится к отверстию 9. Если подведенное давление окажется выше установленного настройкой пружины 3, то диафрагма 2 деформируется и передает давление на рычаг 4, который при повороте вокруг оси 5 винтом 6 воздействует на микропереключатель 7.
Регулировка реле давления осуществляется при помощи изменения сжатия пружины 3 винтом 8.
С момента начала деформации диафрагмы 2 до момента срабатывания реле, т.е. до момента включения микропереключателя 7, произойдет увеличение давления, которое характеризует нечувствительность аппарата.
Устройство и принцип работы реле давления подробно описано здесь.
К отгрузке всегда готовы реле давления РД-23, 1РДП, 2РДП,3РДП, 4РДП, ПГ 62-11, БПГ 62-11, ВПГ 62-11, ГПГ 62-11.
Новые поступления реле Г62-21М, регулируемого LPS-35, P-02 (HOF).

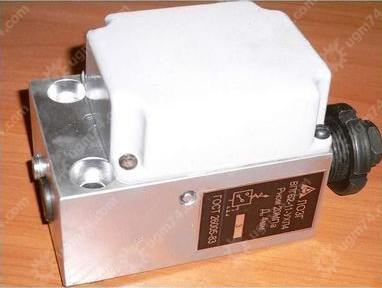

Для контроля давления рабочей среды в гидравлических системах станков и других промышленных машин с давлением до 32 МПа предназначено реле давления ГПГ62-11 плунжерного типа с электрическим микропереключателем.
