МПГ 55-24

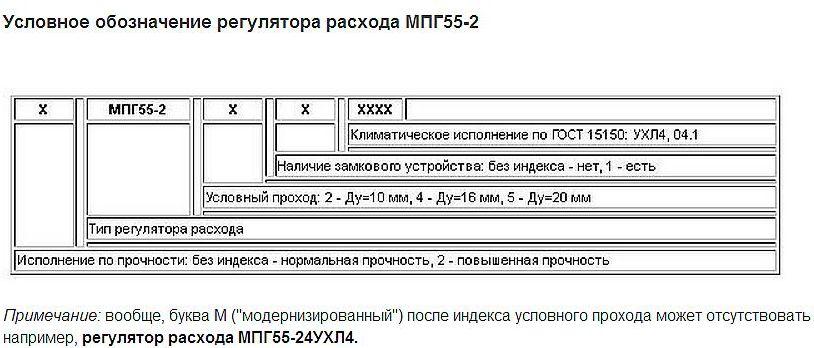

Схема маркировки МПГ55-24

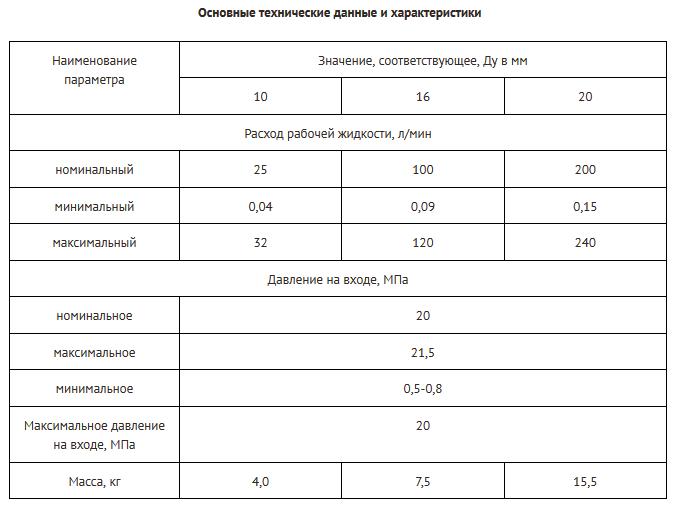

Регуляторы расхода МПГ 55-2 выпускаются на номинальное давление 20 и 32 Мпа.

Регуляторы расхода МГ 55-2 в зависимости от номинального расхода рабочей жидкости бывают трёх видов:

1.  регуляторы с условным проходом 10мм - МПГ 55-22.
2.  регуляторы с условным проходом 16мм - МПГ 55-24.
3.  регуляторы с условным проходом 20мм - МПГ 55-25.

Регулятор расхода МПГ55-2. Устройство и принцип работы

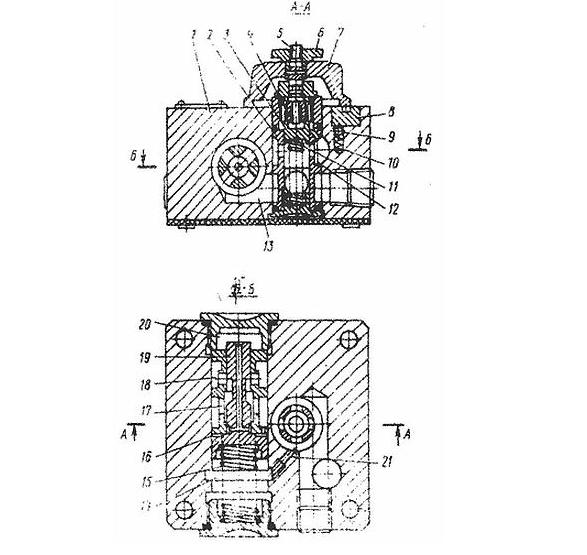

В состав регуляторов расхода обычной прочности, модернизированных МПГ 55-22М, МПГ 55-24М, МПГ55-25М входят: корпус (1), втулка (2), втулка-дроссель (3), гайки (4,6), регулировочный винт (5), лимб (7), указатель оборотов (8), шарик (9), пружины (10,11,12,15), отверстие отвода (12), отверстия (13,17,18), полости (14,16,20), золотник (10), заглушка (21), гидродроссель и редукционный клапан, поддерживающий постоянный перепад  давления в дросселирующей щели.

Благодаря этому расход рабочей жидкости, которая проходит через гидродроссель, не зависит от давления на входе и на выходе.

Масло из системы поступает к отверстию подвода 18 и далее через отверстия 17 и 13 в корпусе во втулку 2. Далее масло через дросселирующую щель втулки 2 поступает к отверстию отвода 12. Отверстие 17 сообщается с полостями 20 и 16, а отверстию отвода 12.

Отверстие 17 сообщается с полостями 20 и 16, а отверстие отвода 12 – с полостью 14. Золотник 19 находится в равновесии под действием усилия пружины 15 и усилий, возникающих в связи в подводом давления в его торцевые полости 20, 16 и 14.

При повышении давления в напорной магистрали давление в отверстиях 18, 17 и 13 увеличивается, что приводит к нарушению равновесия сил, действующих на золотник. Под действием гидростатической силы, создаваемой давлением масла в полостях 20 и 16, золотник перемещается в сторону пружины, его дросселирующая кромка изменяет сопротивление расходу, благодаря чему давление на входе в гидродроссель (в отверстии 13) понижается по сравнению с давлением в напорной магистрали.

Таким образом на дросселирующей щели поддерживается постоянный перепад давления.

Расход масла регулируется изменением проходного сечения дросселирующей щели во втулке 2 за счет осевого перемещения втулки-дросселя 3 с помощью гайки 4 в одну сторону и пружины 11 – в противоположную. Гайке 4 вращение передается от лимба 7 через винт 5.

Лимб можно поворачивать на четыре оборота. После каждого оборота лимб с помощью штифта поворачивает на 1/4 оборота указатель оборотов 8, который фиксируется от самопроизвольного вращения шариком 9 и пружиной 10. При повороте лимба по часовой стрелке расход масла увеличивается, против часовой стрелки – уменьшается. Фиксация лимба осуществляется гайкой 6.

На стыковую плоскость регулятора расхода выведено отверстие для дистанционного управления, сообщающееся с полостью 14.

При дистанционном управлении в корпусе устанавливается заглушка 21, разделяющая полость 14 и отверстие отвода 12.

Схемы с дистанционным управлением позволяют получать несколько скоростей перемещения рабочего органа.

Стыки пробок и корпуса, соединение регулировочного винта и втулки уплотняются резиновыми уплотнительными кольцами.

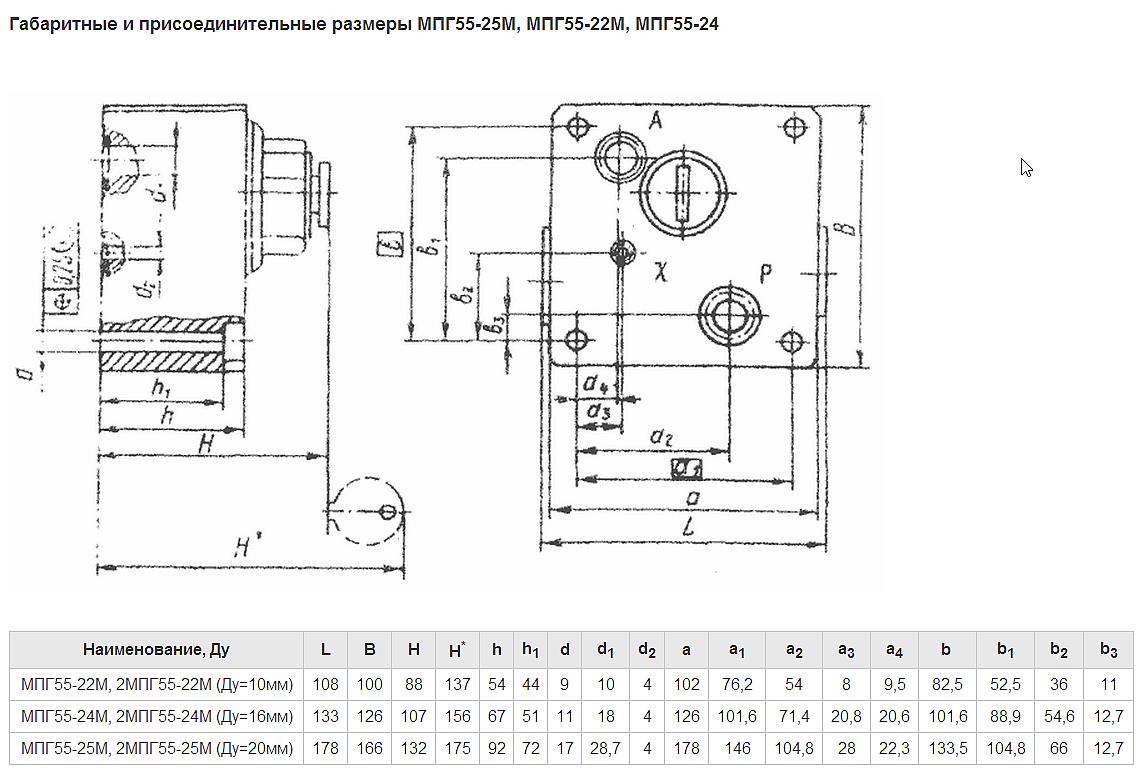

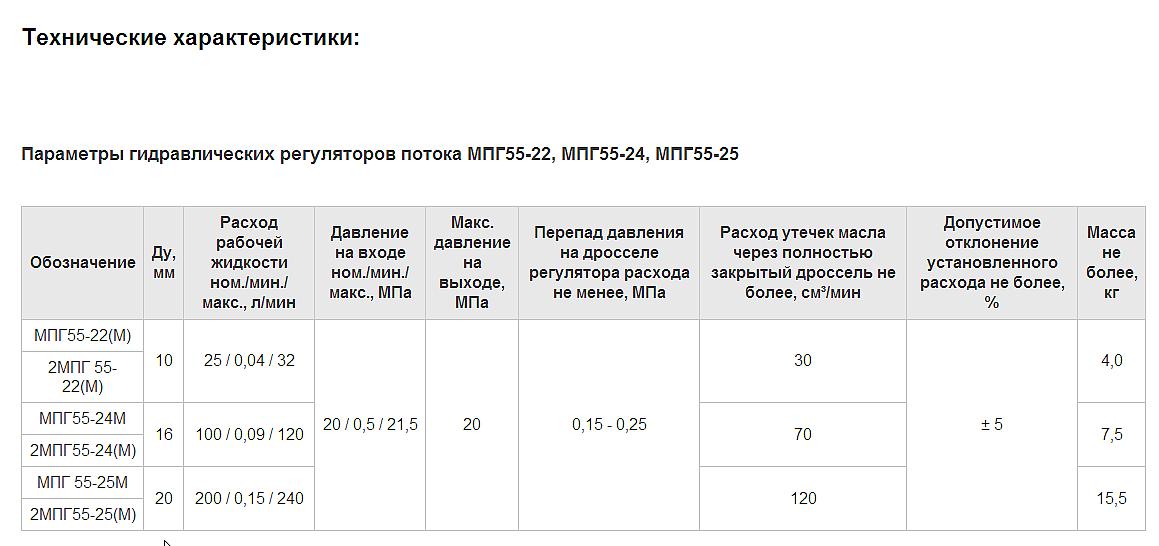

Другие товары с полным описанием, чертежами, схемами данной группы:

С предохранительным клапаном:

МПГ 55-12 МПГ 55-14 МПГ 55-15

Без предохранительного клапана:

МПГ 55-22 МПГ55-22/П МПГ 55-24 МПГ 55-25

С обратным клапаном:

МПГ 55-32 МПГ 55-34

Цены уточняйте у менеджера по телефону +7-351-247-65-68

Регулятор потока 20 ГОСТ 21352-75

1. по ГОСТ 21352-75 - 20 ГОСТ
2. по классификатору станкостроения - МПГ55-24

Регулятор расхода МПГ55-24 используется в гидросистемах, в которых необходимо поддержание заданной скорости перемещения рабочих органов станков и прочих машин, работающих в стационарном режиме независимо от нагрузки.

В состав регуляторов расхода обычной прочности, модернизированных МПГ 55-24М входят:

корпус (1), втулка (2), втулка-дроссель (3), гайки (4,6), регулировочный винт (5), лимб (7), указатель оборотов (8), шарик (9), пружины (10,11,12,15), отверстие отвода (12), отверстия (13,17,18), полости (14,16,20), золотник (10), заглушка (21), гидродроссель и редукционный клапан, поддерживающий постоянный перепад  давления в дросселирующей щели.

Благодаря этому расход рабочей жидкости, которая проходит через гидродроссель, не зависит от давления на входе и на выходе.

Гидрорегуляторы потока МПГ 55-22/П предназначены для работы на минеральных маслах, тонкость фильтрации которых составляет 25мкм, вязкость от 10 до 200 сСт при температуре масла в пределах от +10 до +70 С и температуре окружающей среды в пределах от +1 до +40 С.
