Описание
Пневмораспределитель АВ71-23А \ В71-23М-01

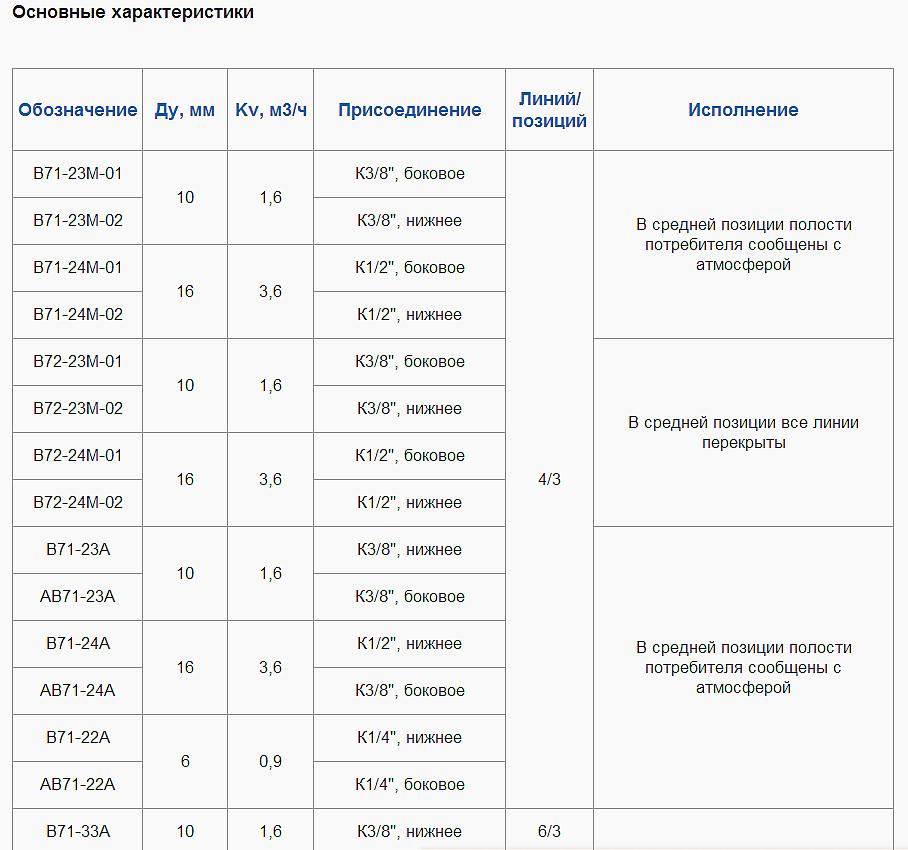

| Обозначение | Ду, мм | Kv, м3/ч | Присоединение | Линий/ позиций | Исполнение |
| АВ71-23А/В71-23М-01 | 10 | 1,6 | К3/8", боковое | 4/3 | В средней позиции полости потребителя сообщены с атмосферой |
По присоединению трубопроводов крановые пневмораспределители выпускаются двух исполнений:
- В71-23М-02, В71-24М-02, В72-23М-02, В72-24М-02, В71-22А, В71-23А, В71-24А- с присоединительными отверстиями на торце основания;
- В71-23М-01, В71-24М-01, В72-23М-01, В72-24М-01, АВ71-22А, АВ71-23А, АВ71-24А , АВ71-33А - с присоединительными отверстиями на боковых сторонах основания.
Положение при монтаже - любое.
Закрепляются 4 винтами, для чего используются монтажные отверстия.
Цену на пневмораспределитель уточняйте у консультанта онлайн, по электронной почте 2476568@mail.ru или по тел. +7 (351) 247-65-68 и +7 (351) 793-77-88.
Продукция в наличии. Звоните!
Пневмораспределители АВ71-23А \ В71-23М-01 4-линейные 3-позиционные крановые с ручным управлением на номинальное давление 1 МПа (10 кгс/см²) предназначены для изменения направления потоков сжатого воздуха в пневмосистемах различного назначения.
Имеют ручное управление с плоским золотником.
Схемы
