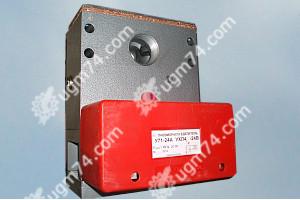

Пневмораспределители типа У71-26А относятся к группе трехлинейных сдвоенных пневмораспределителей с пневматической блокировкой, односторонним электропневматическим возвратом и ручным дублированным управлением.
Применяют для управления кузнечно-прессовыми и другими машинами.
Работают на сжатом воздухе давлением от 0,25 МПа до 1,0 МПа, очищенном не грубее 10 класса загрязненности по ГОСТ 17433, содержащего распыленное масло вязкостью 10…35 мм2/с (сСт) при температуре 50ºС с концентрацией из расчета 2…4 капли на 1 м3 воздуха, приведенного к условиям по ГОСТ 12449.
Пневмораспределители типа У71-26А имеют конструкцию распределительного устройства клапанного типа и изготавливаются с напряжением 24В или 110В.
В зависимости от типоразмера (У71-22А, У71-24А, У71-26А) пневмораспределители имеют в корпусе резьбовые отверстия с конической резьбой соответственно «Вход/»Выход»:
—К½”/ К¾,
—К1”/ К1½”,
—К1½”/ К2”.
Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988.
Пневмораспределители устанавливаются на обратную поверхность в любом пространственном положении и крепятся с помощью четырех винтов через отверстия в корпусе распределителя или в его основании.
Степень защиты пневмораспределителей У71-22а, У71-24а, У71-26а от воздействия окружающей среды и степень защиты персонала от соприкосновения к токоведущим частям IP20 по ГОСТ 14254-96.
