Описание

Характеристики	Значение
Условный проход, мм	10
Номинальное давление, МПа	1,0
Пропускная способность, Кv, м3/ч, не менее: -двухпозиционных -трехпозиционных	1,65 0,85
Время срабатывания, с, не более: -включение -выключение	0,08 0,13
Общая утечка воздуха из полостей распределителя, см3/мин, не более	80
Максимальное число срабатываний, 1/с	12
Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц	12,24,48,110 / 24,36,110,220,380 / 110,220
Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА	7 / 9 / 12
Средняя наработка до отказа, циклов, не менее	1*10⁶
Полный средний ресурс, циклов, не менее	5*10⁶
m, кг, не более, по исполнениям: 211-02-0-.. . / 211-12-0… 212-02-0-… / 212-12-0-… 231-02-0-1… / 231-12-0-1… 232-02-0-1… / 232-12-0-1… 311-02-0-… / 311-12-0-… 331-02-0-1… / 331-12-0-1…	0,7 / 1,0 0,6 / 0,9 0,9 / 1,2 1,0 / 1,3 0,9 / 1,2 1,1 / 1,4

Пневмораспределитель с электроуправлением 5Р2: применение

Используются в пневмосистемах, которые работают при давлении сжатого воздуха до 1,0 МПа (10 кгс/см²), очищенного не грубее 10 класса загрязненности по ГОСТ 17433 и содержащего распыленное масло вязкостью 10—35 мм²/c (10—35 сСт) при t 50°С с концентрацией из расчета 1-2 капли на 1 м³ воздуха, приведенного к нормальным условиям (t 20°С, давление 101325 Па).

Возможные климатические исполнения УХЛ и О, категории размещения 4, по ГОСТ 15150. Исполнение О — только для стран с тропическим климатом.

Виброустойчивость и вибропрочность распределителей соответствуют II степени жесткости по ГОСТ 28988.

Степень защиты оболочки электромагнита распределителей с электромагнитным управлением — IP 54 по ГОСТ 14254.

Превышение t нагрева обмотки катушки распределителя над t окружающей среды не более 85°С.

Размер монтажной поверхности — 2 по ИСО 5599/1.

Особенности монтажа распределителей 5Р2-212… и 5Р2-232

расположение золотника горизонтально
расположение распределителей других схем - любое

При монтаже распределителей 5Р2-212… и 5Р2-232… необходимое положение оси золотника горизонтальное; монтажное расположение распределителей других схем — любое.

Уточнить дополнительную информацию о товаре и запросить цену вы можете по телефонам

+7 351 247-65-68, +7 351 793-77-88 или по E-mail: 2476568@mail.ru

Пневмораспределители разработаны для изменения направления или пуска и останова потоков сжатого воздуха в двух и более внешних пневмолиниях в зависимости от внешнего управляющего воздействия.

управляющее воздействие может быть:

электромеханическим,
электропневматическим,
механическим,
пневматическим,
ручным.

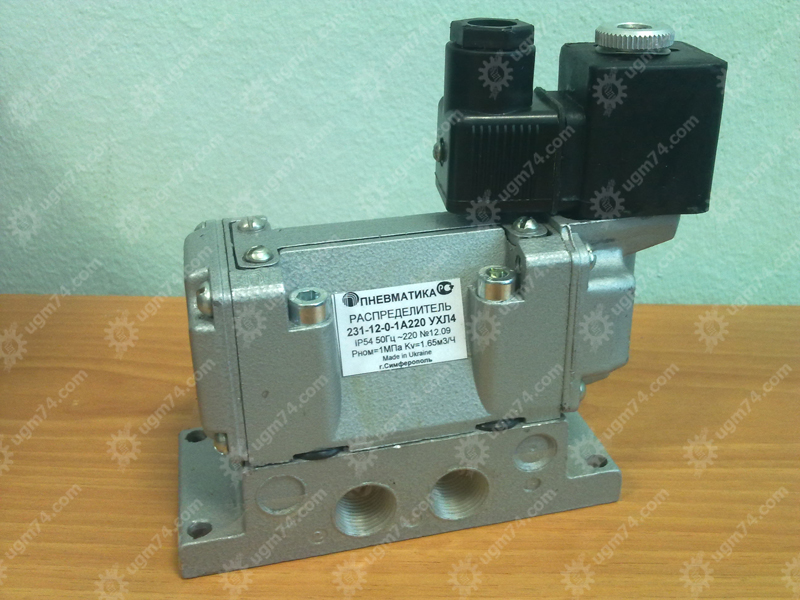

Пневмораспределитель пятилинейный 5Р2 с пневматическим и электропневматическим управлением

5Р2 231 управляет процессом распределения потоков сжатого воздуха (не грубее 10 класса загрязненности по ГОСТ 17433). При этом он запирает, открывает или изменяет направление движения сжатого воздуха.

5Р2 производятся 2-х видов:

со стыковым присоединением без плиты;
на плитах для трубного монтажа.
