| Параметр | Нормы для типоразмеров |
| Условный проход | 40 |
| Номинальное давление, МПа (кгс/см²) | 1,0 (10,0) |
| Пределы настройки давления воздуха на выходе из клапана, МПа (кгс/см²) | 0,05-0,9(0,5-9) |
| Номинальный расход воздуха при давлении на выходе 0,4 МПа (4,0 кгс/см²), м3/мин | 10 |
| Вид настройки | Пневмат. |
| Присоединение | |
| B, размер, (мм) | |
| D, размер, (мм) | |
| H, размер, (мм) | |
| H1, размер, (мм) | |
| H, размер, (мм) | |
| L, размер, (мм) | |
| Вид монтажа | трубный |
|
Присоединительная резьба: |
метрическая |
| Падение давления на выходе при изменении расхода воздуха от 0 до номинального значения, МПа (кгс/см²), не более | 0,06(0,6) |
| Изменение давления на выходе клапана при снижении давления на входе с 1 МПа (10 кгс/см²) до 0,5 МПа (5 кгс/см²) при расходе воздуха, равном 5% от номинального, МПа (кгс/см²), не более | 0,04(0,4) |
| Масса, кг, не более | 3,5 |
Как устроен и работает пневмоклапан ПКР (М)
Маркировка ПКР (М)-211-40 УХЛ4
ПКР (М) – наименование изделия
2 – пневматический вид настройки
1 – трубный вид монтажа
1 – присоединительная резьба М48х2
40 – условный проход 40 мм
УХЛ – умеренно-холодное исполнение по климату
4 – категории размещения по ГОСТ 15150
Продуктовый ряд пневмоклапанов в ООО ГидроМаш в Челябинске
ПКР(М)122-12,
ПКР(М)122-16,
ПКР(М)122-25
ПКР(М)211-40,
П-КП-4/10,
П-КГ
П-КАП 16-2
КЭП 16-1.24в
КПЭ 4-45 Г24,
ПО 06-2 (1),
ПО 10-2 (1),
ПО 16-2 (1),
ПО 20-2 (1),
ПО 25-2 (1).
Пожалуйста, уточняйте цену на пневмоклапан редукционный ПКР(М)211-40 у консультанта онлайн или по тел. +7 (351) 247-65-68 и +7 (351) 793-77-88.
Продукция в наличии. Звоните!
- пневматический редукционный клапан
- пневматическая настройка давления на выходе
- работает на очищенном сжатом воздухе

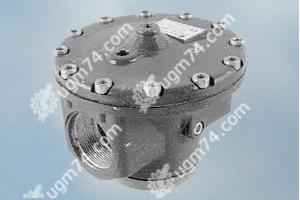

Редукционный пневмоклапан ПКР-211-40
Исполнение: по схеме статического регулятора обратного действия с пружинной нагрузкой, мембранным чувствительным элементом и сбалансированным дроссельным клапаном для установки в пневмосистемах.
Функционирует на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433-80 при относительной влажности до 80% и t окр. среды 5...45°С.
