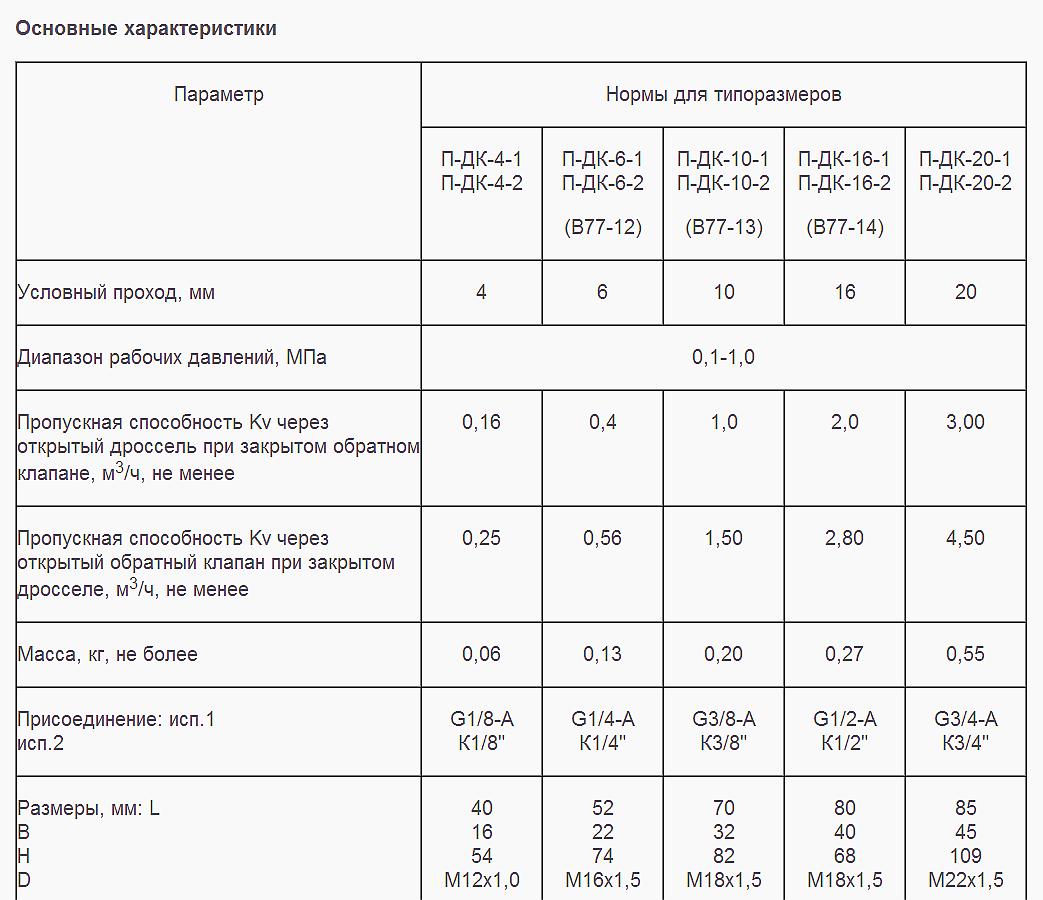

Описание
- Условный проход - 16 мм
- Рабочее давление - 0,1-1,0 МПа
- Пропускная способность Kv через открытый дроссель при закрытом обратном клапане - не менее 2,0 м3/ч
- Пропускная способность Kv через открытый обратный клапан при закрытом дросселе менее 2,8 м3/ч
- Масса не более 0,27 кг
- исполнение 2 (коническое) - К1/2"
- Размеры пневмодросселя, мм:
L 80
B 40
H 68
D M18х1,5
| Обозначение | Варианты исполнения |
| П-ДК-ХХ-Х-ХХХ Х | Условный проход, мм |
| П-ДК-ХХ-Х-ХХХ Х | Вид присоединительной резьбы |
| П-ДК-ХХ-Х-ХХХ Х | Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |

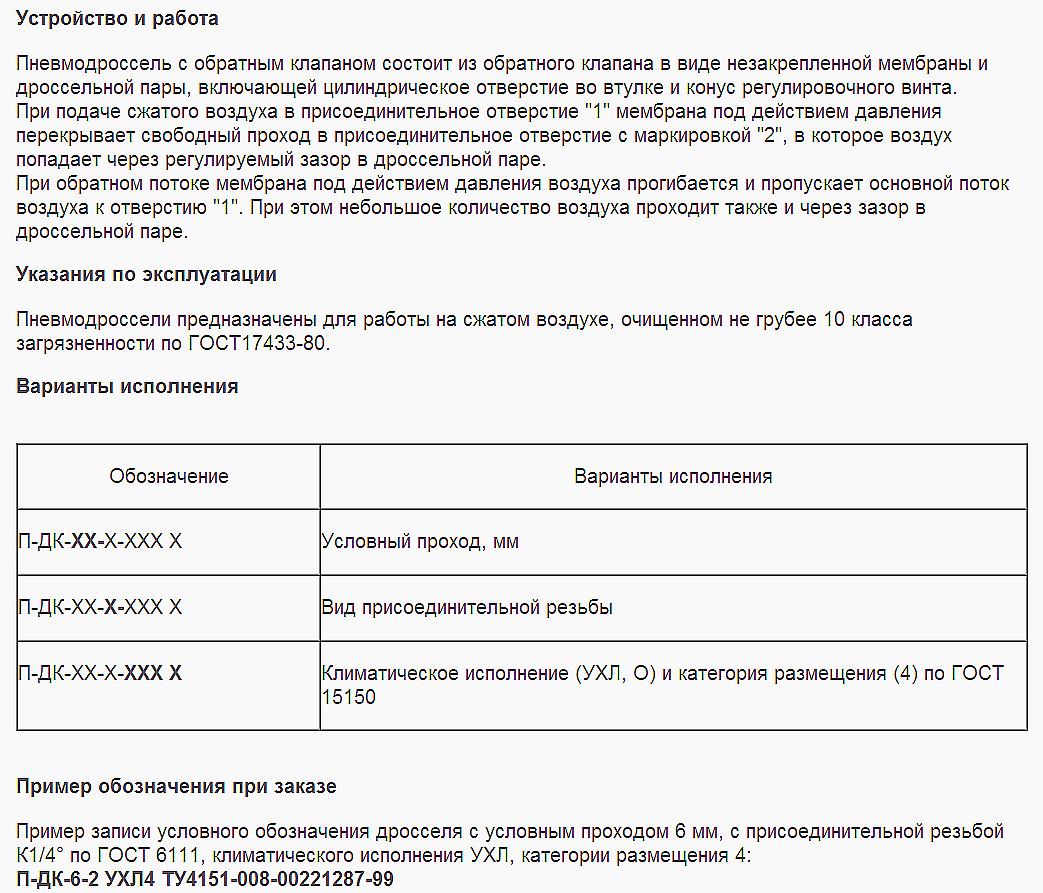

Устройство и работа пневмодросселя ПДК 16-2
Пневмодроссель с обратным клапаном состоит из обратного клапана в виде незакрепленной мембраны и дроссельной пары, включающей цилиндрическое отверстие во втулке и конус регулировочного винта.
Принцип работы пневматического дросселя
В наличии пневмодроссели П-ДК с обратным клапаном конического присоединения:
- ПДК 04-2, Dy=4, K=1/8"
- ПДК 06-2, Dy=6, K=1/4"
- ПДК 10-2, Dy=10, K=3/8"
- ПДК 16-2, Dy=16, K=1/2"
- ПДК 20-2, Dy=20, K=3/4"
- ПДК 25-2, Dy=25, K=3/4"
- тормозной П-ДТ 10-10, Dy=10, K=3/8"
- тормозной П-ДТ 16-10, Dy=16, K=1/2"
Купить можно в офисе, забрать там же, на складе или заказать отправку груза через ТК по городам России и СНГ.
Пневмодроссели с обратным клапаном предназначены для регулирования расхода сжатого воздуха давлением от 0,1 до 1,0 МПа в одном направлении и обеспечения свободного прохода воздуха в обратном направлении в пневматических системах управления и приводах.
Схемы
