Описание

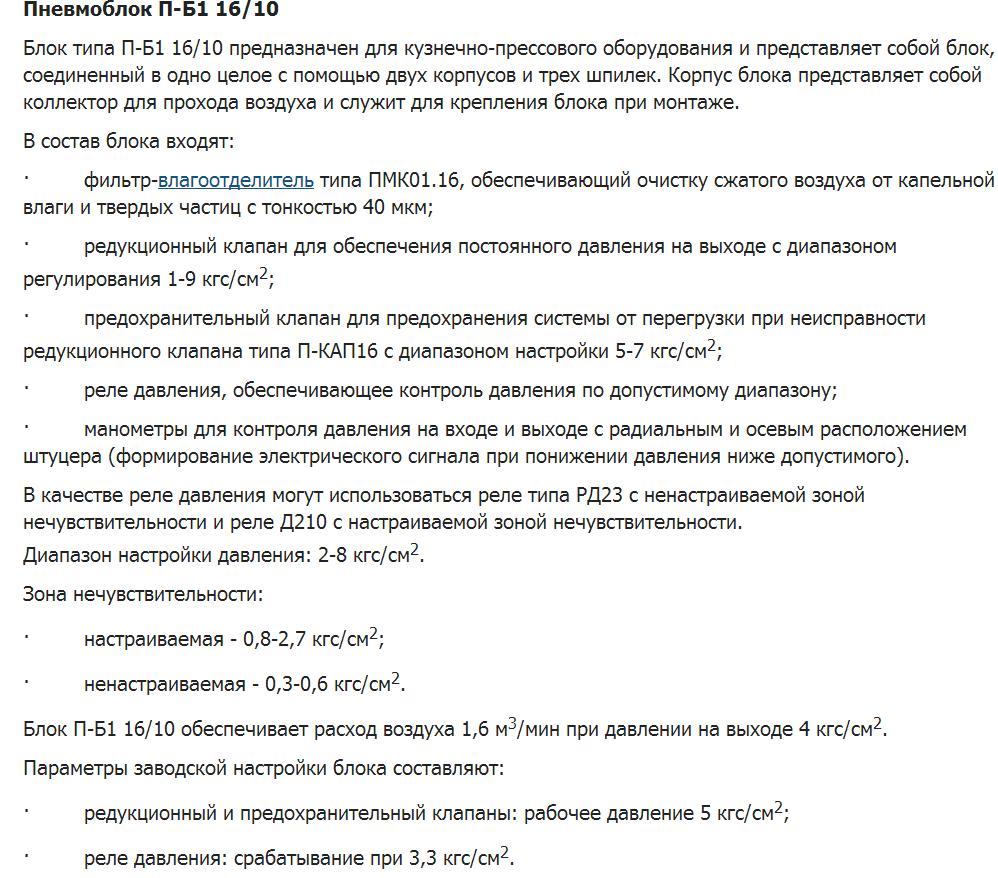

Пневмоблок подготовки воздуха типа П-Б 16 и П-Б1 16/10 разработан для кузнечно-прессового оборудования. Это блок из 2-ух корпусов и 3-ех шпилек. Корпус блока - это коллектор для прохода воздуха и крепления при установке.

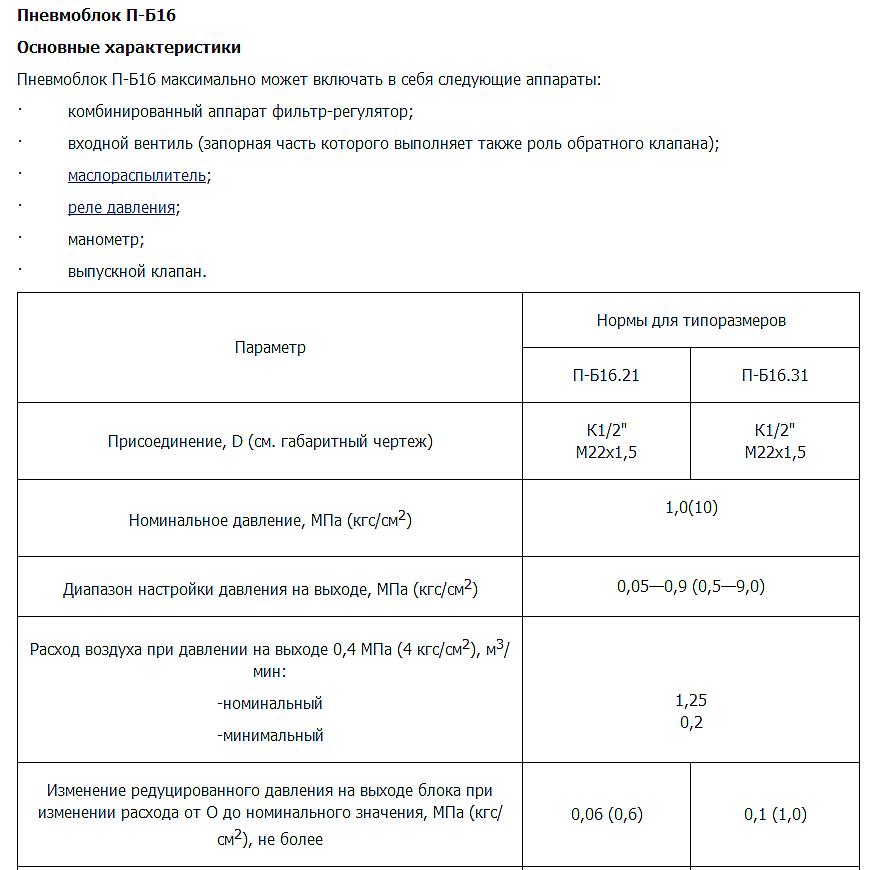

Состав пневмоблока подготовки воздуха П-Б16
П-Б16 может включать в себя следующие аппараты:
- комбинированный аппарат фильтр-регулятор;
- входной вентиль (запорная часть которого выполняет также роль обратного клапана);
- маслораспылитель;
- реле давления;
- манометр;
- выпускной клапан.

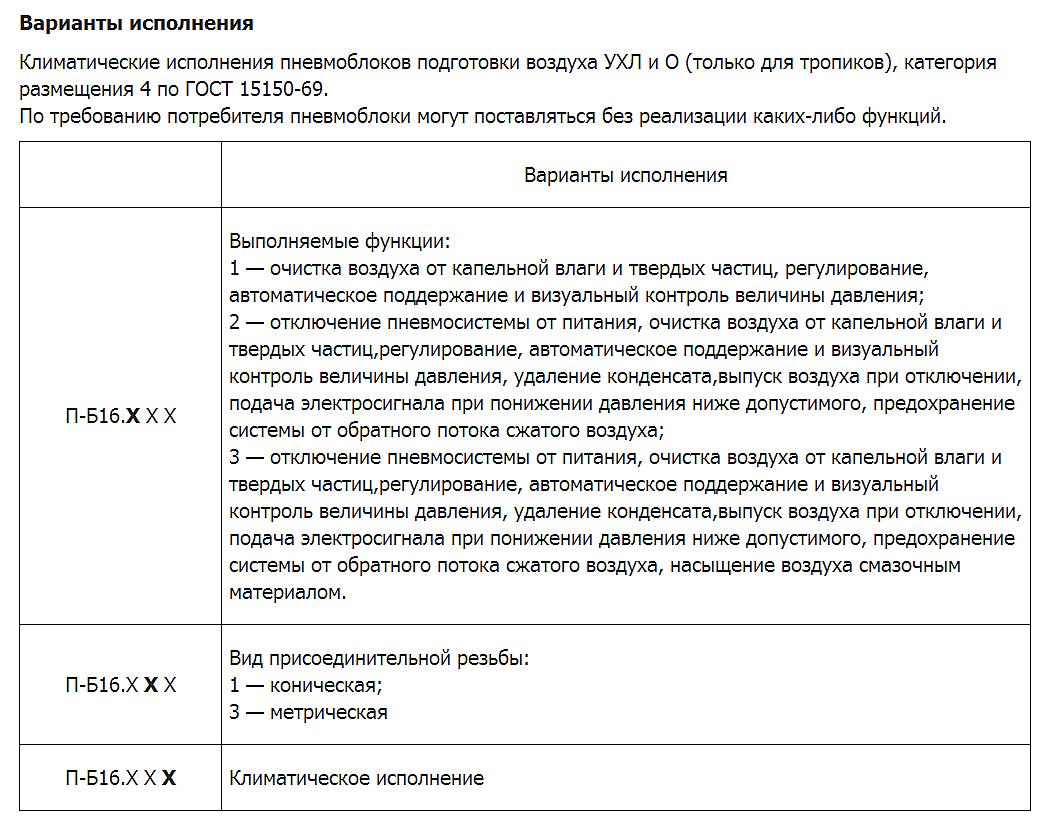

Функции, выполняемые пневмоблоком П-Б16
- Очистка воздуха от капельной влаги и твердых частиц, регулирование, автоматическое поддержание и визуальный контроль величины давления;
- Отключение пневмосистемы от питания, очистка воздуха от капельной влаги и твердых частиц, регулирование, автоматическое поддержание и визуальный контроль величины давления, удаление конденсата, выпуск воздуха при отключении, подача электросигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха;
- Отключение пневмосистемы от питания, очистка воздуха от капельной влаги и твердых частиц, регулирование, автоматическое поддержание и визуальный контроль величины давления, удаление конденсата, выпуск воздуха при отключении, подача электросигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха, насыщение воздуха смазочным материалов.

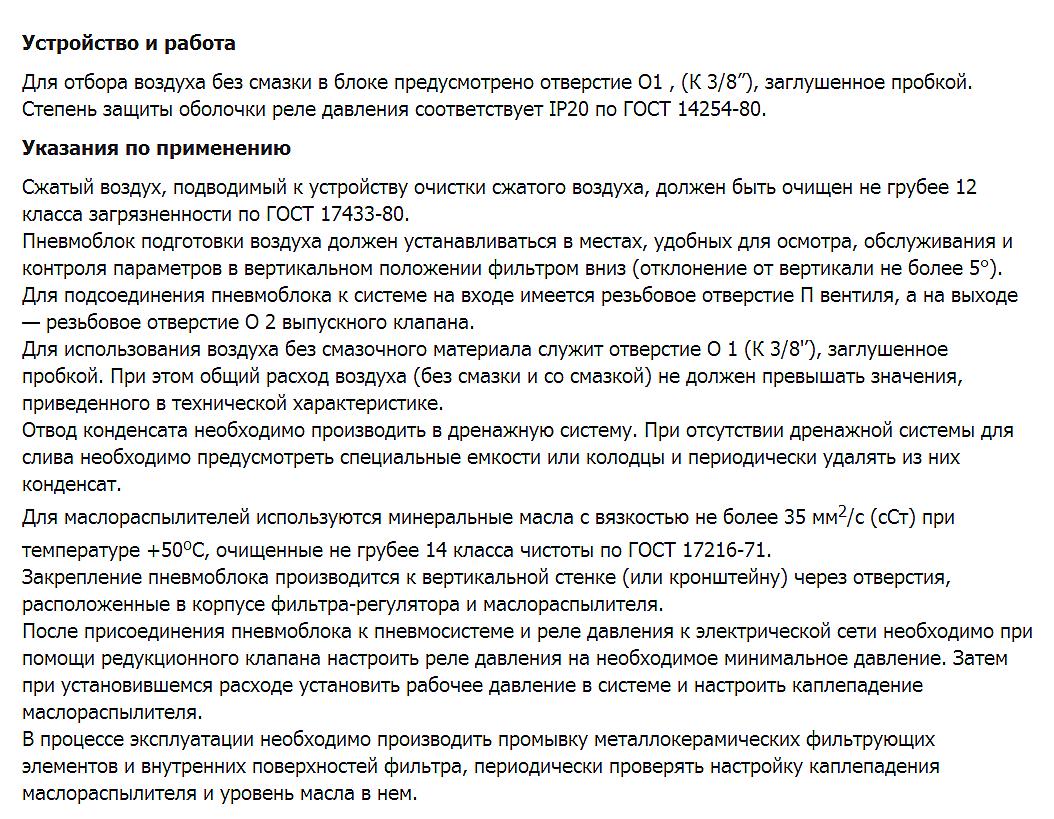

Устройcтво и работа пневмоблоков подготовки воздуха.
Пневмоблоки подготовки воздуха предназначены для подготовки сжатого воздуха в пневматических приводах и системах технологического оборудования.
Схемы
