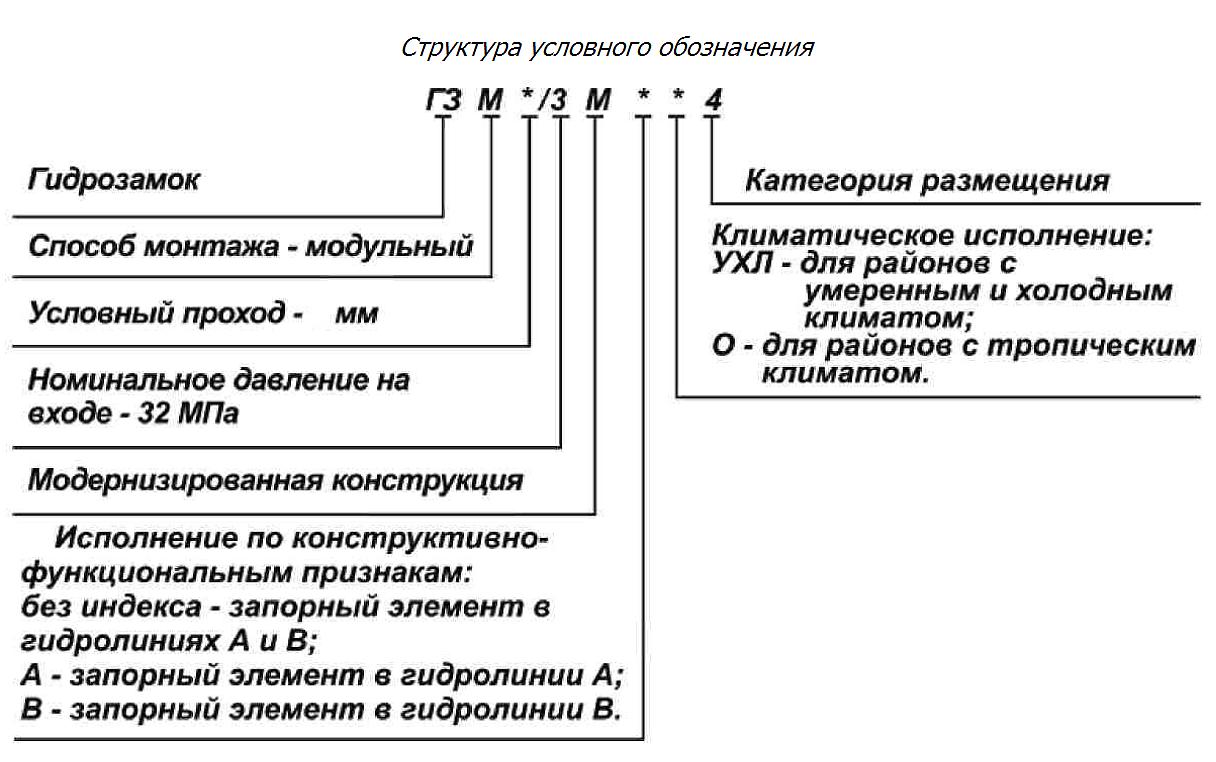

ГЗМ-6/3МВ

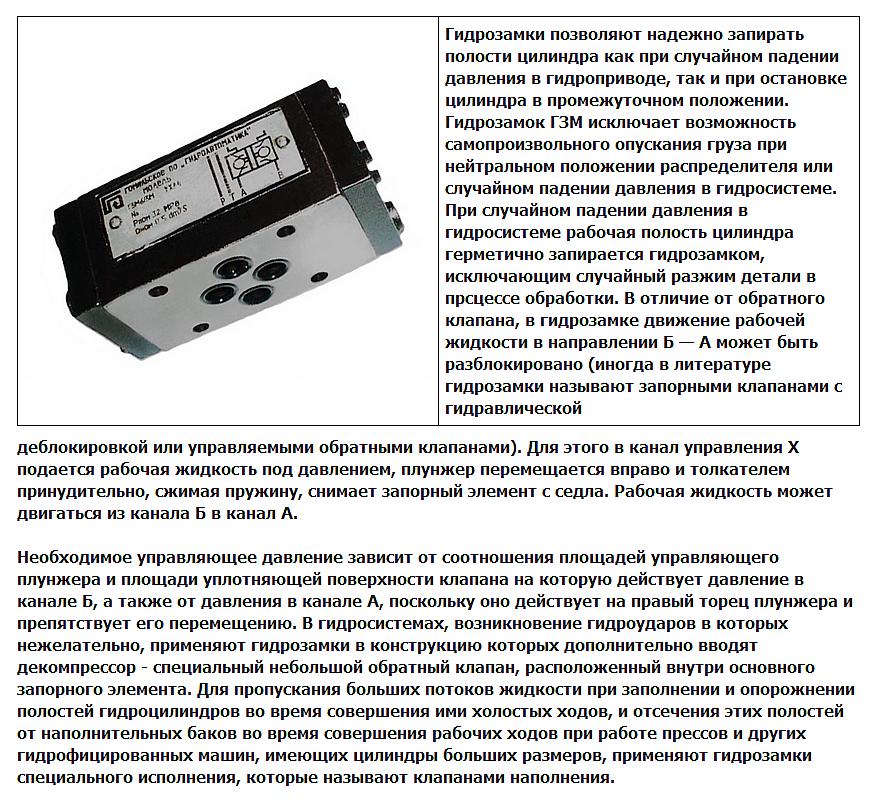

Гидрозамки позволяют надежно запирать полости цилиндра как при случайном падении давления в гидроприводе, так и при остановке цилиндра в промежуточном положении.

Гидрозамок ГЗМ-6/3МВ исключает возможность самопроизвольного опускания груза при нейтральном положении распределителя или случайном падении давления в гидросистеме.

При случайном падении давления в гидросистеме рабочая полость цилиндра герметично запирается гидрозамком, исключающим случайный разжим детали в прсцессе обработки.

В отличие от обратного клапана, в гидрозамке движение рабочей жидкости в направлении Б — А может быть разблокировано (иногда в литературе гидрозамки называют запорными клапанами с гидравлической деблокировкой или управляемыми обратными клапанами).

Для этого в канал управления X подается рабочая жидкость под давлением, плунжер перемещается вправо и толкателем принудительно, сжимая пружину, снимает запорный элемент с седла. Рабочая жидкость может двигаться из канала Б в канал А.

Необходимое управляющее давление зависит от соотношения площадей управляющего плунжера и площади уплотняющей поверхности клапана на которую действует давление в канале Б, а также от давления в канале А, поскольку оно действует на правый торец плунжера и препятствует его перемещению.

В гидросистемах, возникновение гидроударов в которых нежелательно, применяют гидрозамки в конструкцию которых дополнительно вводят декомпрессор - специальный небольшой обратный клапан, расположенный внутри основного запорного элемента.

Для пропускания больших потоков жидкости при заполнении и опорожнении полостей гидроцилиндров во время совершения ими холостых ходов, и отсечения этих полостей от наполнительных баков во время совершения рабочих ходов при работе прессов и других гидрофицированных машин, имеющих цилиндры больших размеров, применяют гидрозамки специального исполнения, которые называют клапанами наполнения.

Гидрозамки ГЗМ-6/3МВ предназначены для пропускания потока рабочей жидкости в одном направлении и запирания в обратном при отсутствии управляющего воздействия, а при его наличии - для пропускания потока в обоих направлениях.
