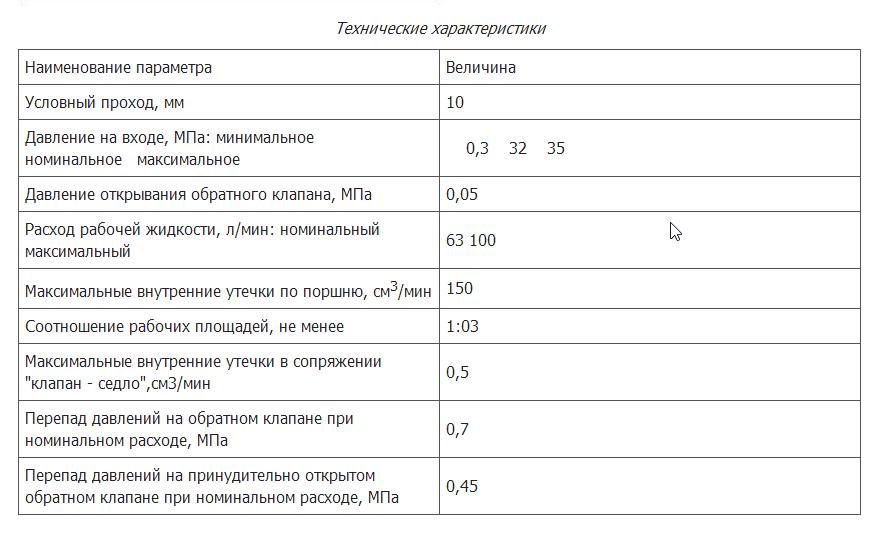

| Параметры | значения |
|
P на входе, номинальное, МПа |
32 |
| P на входе, максимальное, МПа | 35 |
| P открывания, МПа | 0,05 |
| Расход рабочей жидкости, ном. л/мин | 63 |
|
Расход рабочей жидкости, макс. л/мин: |
100 |

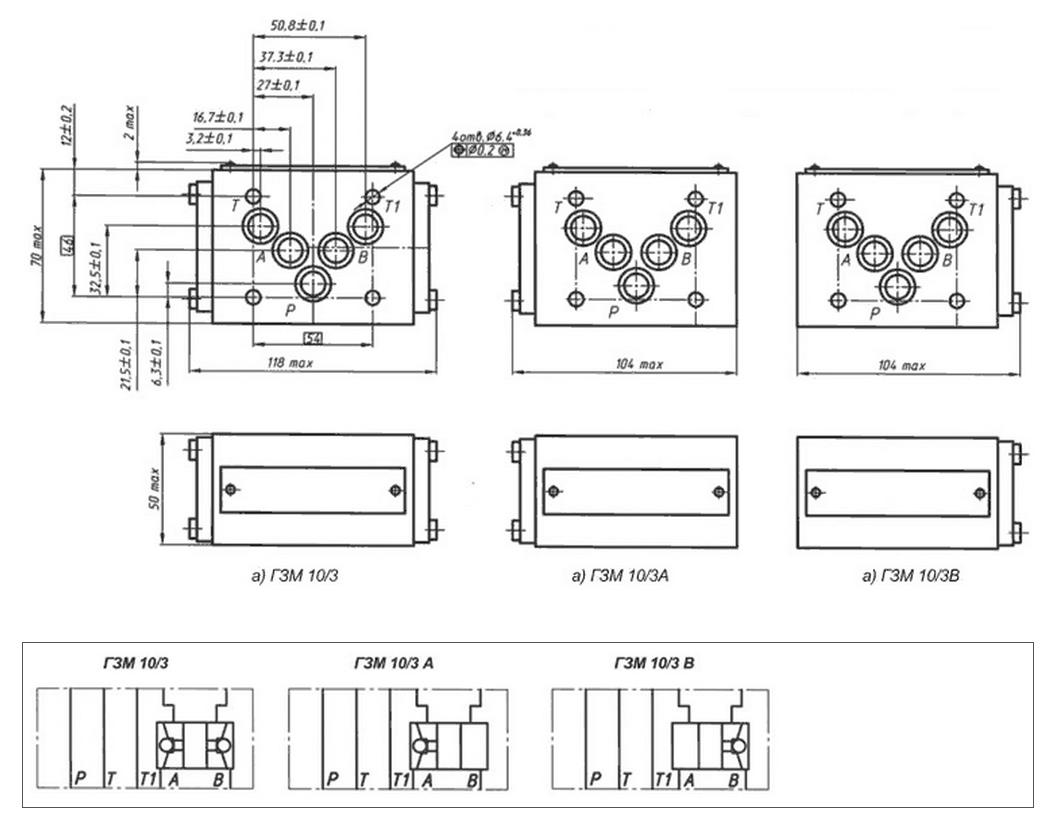

Гидрозамки ГЗМ10/3 состоят из корпуса, в котором выполнены гидролинии подвода рабочей жидкости Р, отвода рабочей жидкости Т, цилиндровые гидролинии А и В и гидролинии управления Х и У (только для исполнений ГЗМ-16/3М и ГЗМ-20/3М).
В расточках корпуса установлены толкатель и запорные элементы, связанные с обеими цилиндровыми гидролиниями для исполнений ГЗМ-*3М или с гидролиниями А или В для исполнений, соответственно, ГЗМ-*/3МА и ГЗМ-*/3МВ.
Для повышения соотношения рабочих площадей при использовании дифференциальных гидроцилиндров в запорных элементах гидрозамков исполнений ГЗМ-16/3М и ГЗМ-20/3М могут устанавливаться вспомогательные клапаны (декомпрессоры).
Гидрозамки устанавливаются между гидрорапределителем и монтажной плитой и уплотняются в сборе уплотнительными кольцами круглого сечения, размещенными в цековках корпуса.
Гидрозамки ГЗМ-10/3 предназначены для пропускания потока рабочей жидкости в одном направлении и запирания в обратном при отсутствии управляющего воздействия, а при его наличии - для пропускания потока в обоих направлениях.
