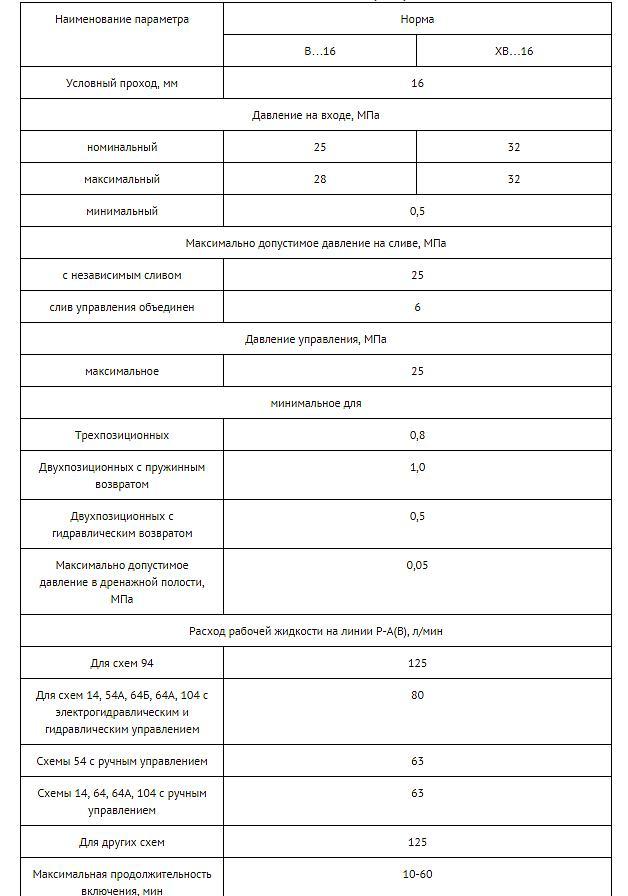

- условный проход - 16 мм
- давление на входе Рном=25 МПа
- давление управления макс./мин. - 25/1 МПа
- расход рабочей жидкости - 80-125 л/мин

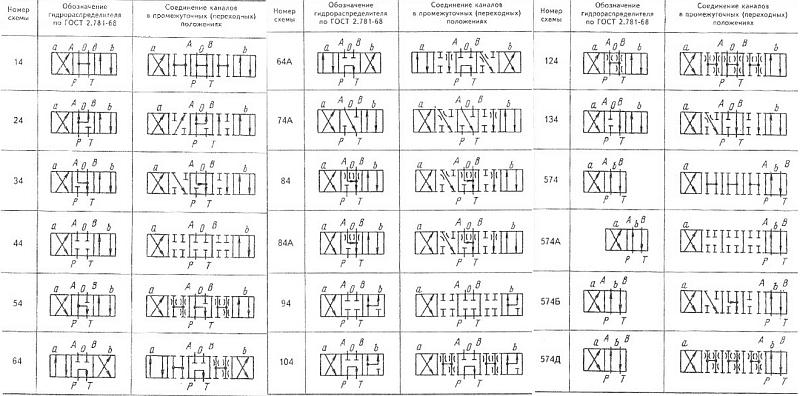

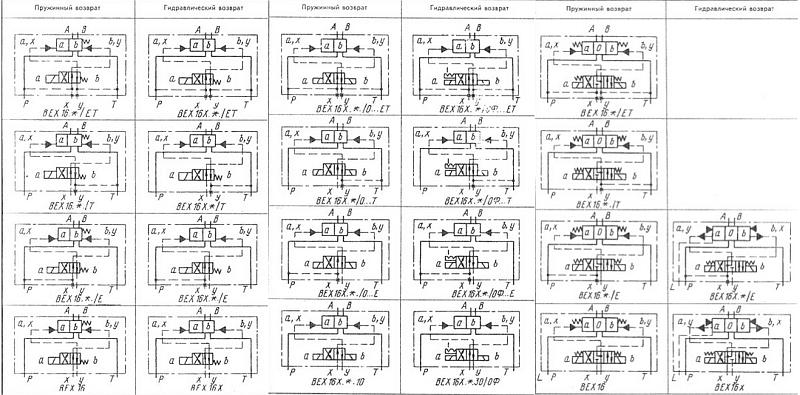

- схема распределения потока рабочей жидкости 574
- масса не более 9,3 кг
- количество магнитов - 1
- способ установки золотника пилота - с пружинным возвратом
- с одним управляющим электромагнитом, который работает от сети переменного или постоянного тока

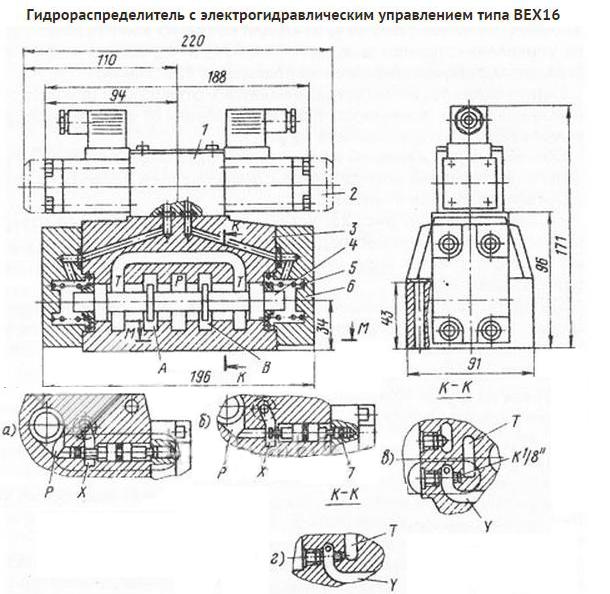

Устройство и принцип действия гидрораспределителя с электрогидравлическим управлением ВЕХ 16 574
Конструктивно состоят из корпуса, золотника, крышек, пружин, пилота. Корпус выполняется пятиканавочным, сливные полости внутри объединены между собой.
Распределитель без пружинного возврата ВЕХ574
Исходное рабочее положение золотника вспомогательного гидрораспределителя фиксируются включенным электромагнитом, главный золотник фиксируется давлением потока управления (гидравлический возврат).
Конструктивно состоят из корпуса, золотника, крышек, пружин, пилота. Корпус выполняется пятиканавочным, сливные полости внутри объединены между собой.
В гидрораспределителе с электрогидравлическим управлением золотник перемещается их исходного положения в крайнее давлением потока управления.
Установка золотника в исходное положение осуществляется: пружиной 3 для гидрораспределителя с пружинным возвратом.
Имеются в наличии гидрораспределители серии ВЕХ16 и ВММ16
ВЕХ16 14 В220,
ВЕХ16 574 ОФ В220,
ВЕХ16 24 В220,
ВЕХ16 34 В220,
ВЕХ16 44 В220,
ВЕХ16 64 В220,
ВЕХ16 574 В220,
ВММ16 34,
ВММ16 34Ф,
ВММ16 44,
ВММ16 44Ф,
ВММ16 54,
ВММ16 54Ф,
ВММ16 64,
ВММ16 64Ф,
ВММ16 574.
Пожалуйста, уточняйте цену у консультанта онлайн или по тел. +7 (351) 247-65-68 и +7 (351) 793-77-88. Продукция в наличии. Звоните!
Гидрораспределитель ВЕХ16.574.В220
- золотниковый Ду=16мм
- четырехлинейный
- с электрогидравлическим управлением

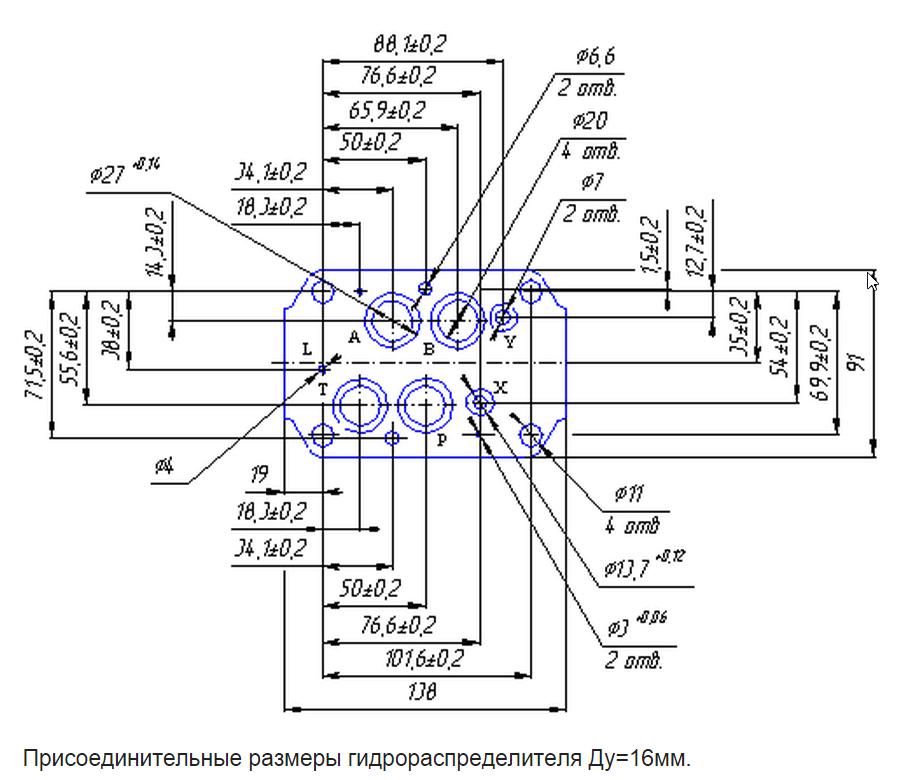

- импортозамещение (имеют международные присоединительные размеры)
Применяется в гидроагрегатах станков и машин, а также в гидросистемах мобильной техники и буровых машин.
