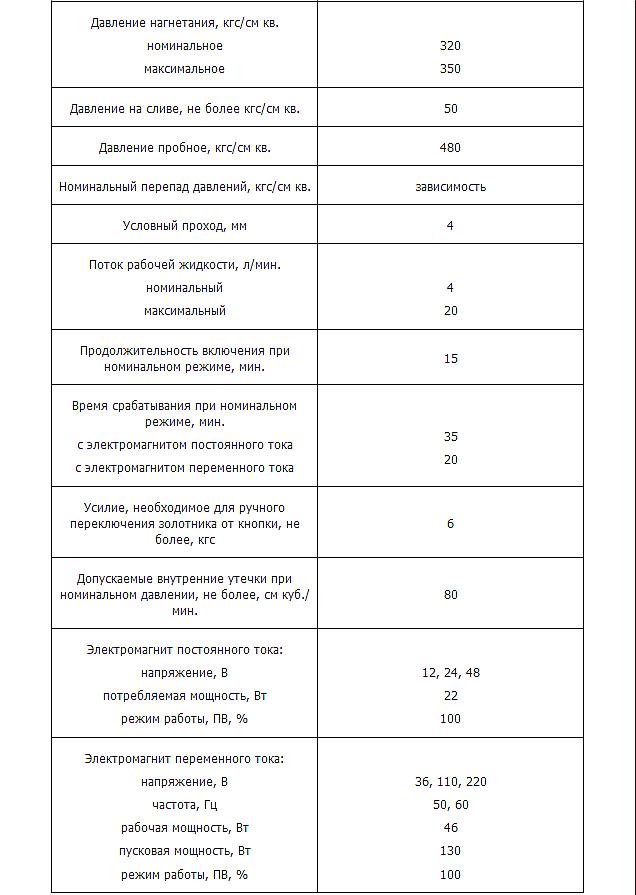

Описание
условный проход 4 мм

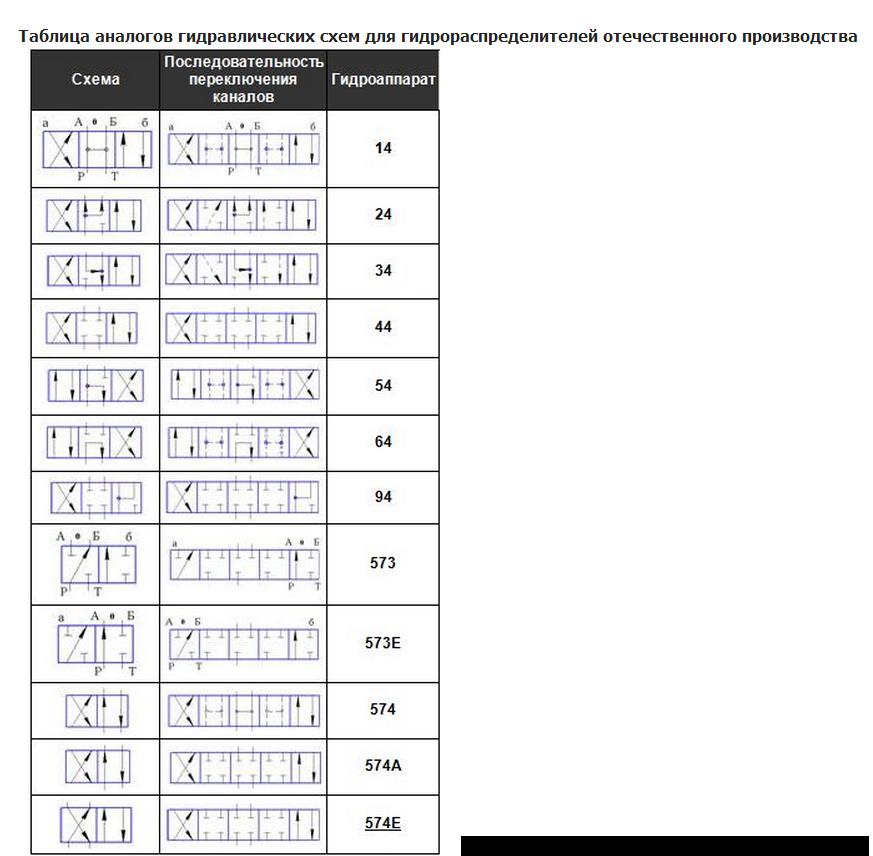

схема переключения рабочих каналов: 34
Г24 - напряжение: 24 В пост. тока,
В110 или В220 - напряжение 110 или 220 вольта переменного тока
номинальнй расход рабочей жидкости 15 л/мин
номинальное давление на входе 25 МПа

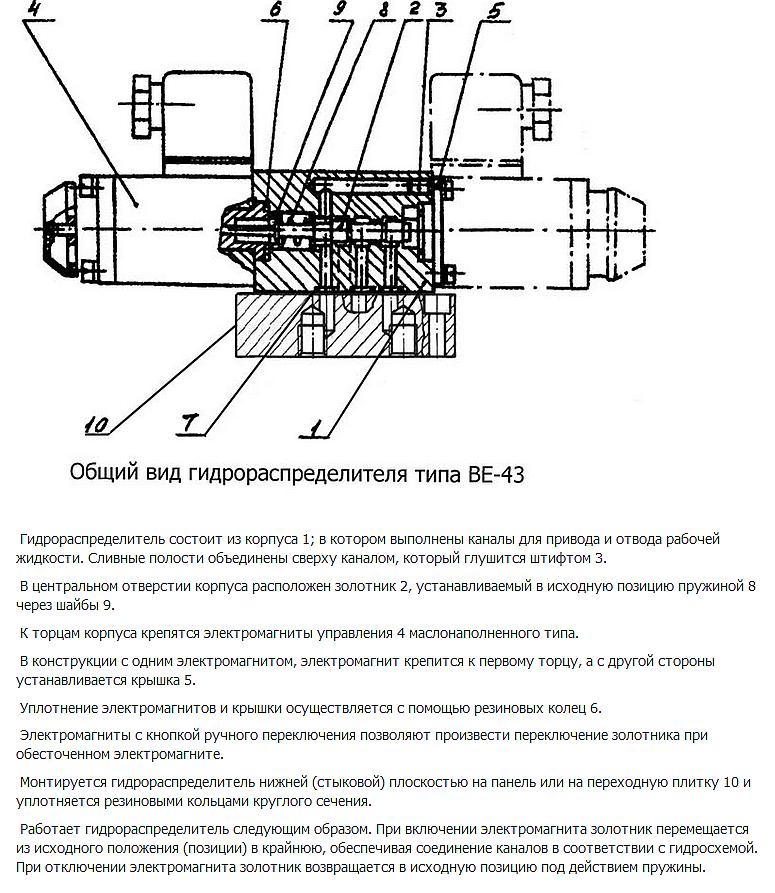

Устройство и работа гидрораспределителей ВЕ 43.34 Г24
Строение основных частей гидрораспределителей
трёхпозиционных:
ВЕ43 574А, ВЕ43 574, ВЕ43 754, ВЕ43 573,
двухпозиционных:
ВЕ43 24, ВЕ43 34, ВЕ43 44, ВЕ43 54
одинаково:
- корпус,
- электромагниты (один или два),
- золотник,
- возвратная пружина,
- каналы Р,А,В,Т, принимающие непосредственное участие в управлении пуском, остановом и направлением объемного потока рабочего раствора жидкости.
Устройство и принцип работы подробнее...
- золотниковые
- трёхпозиционные
- с электромагнитным управлением
- в нейтральном положении слив из каналов А и В в канал Т

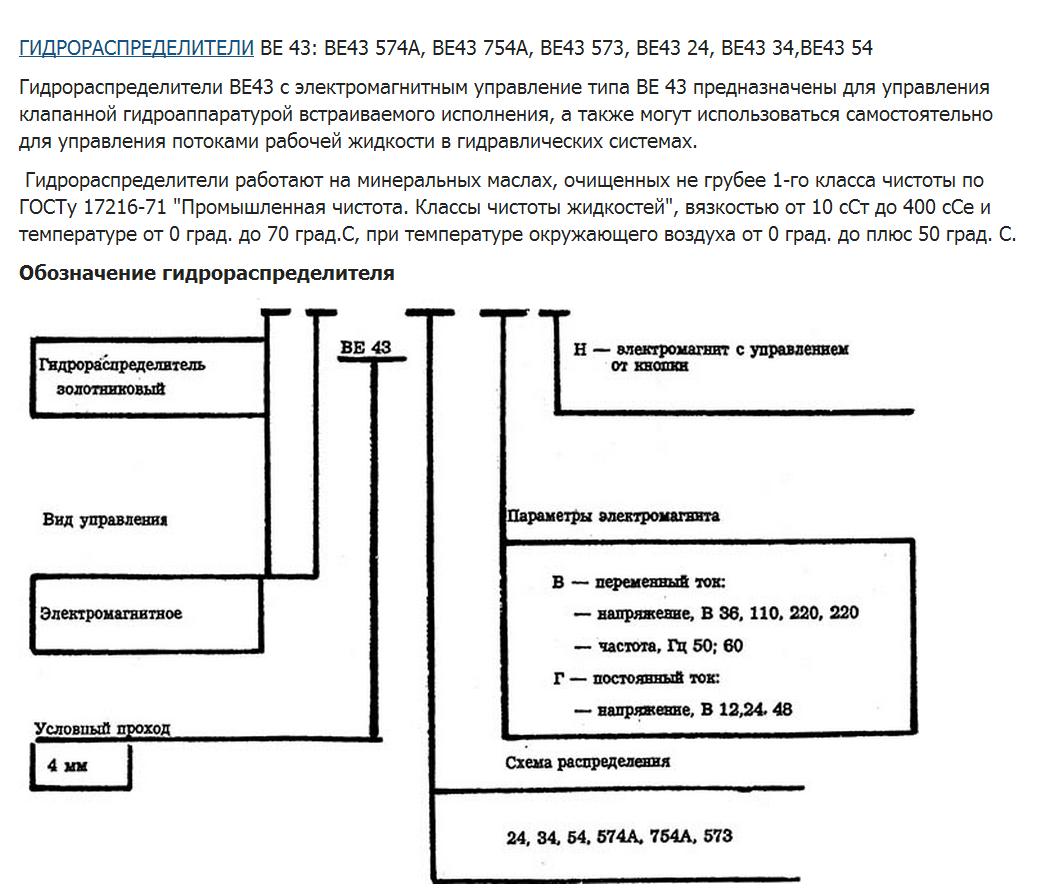

Гидрораспределители типа ВЕ 43 используются в двух типовых решениях:
- для управления клапанной гидроаппаратурой встраиваемого исполнения,
- самостоятельно - для управления потоками рабочей жидкости в гидравлических системах.

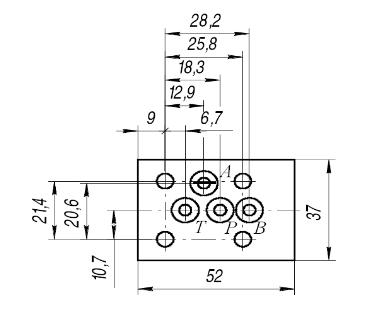

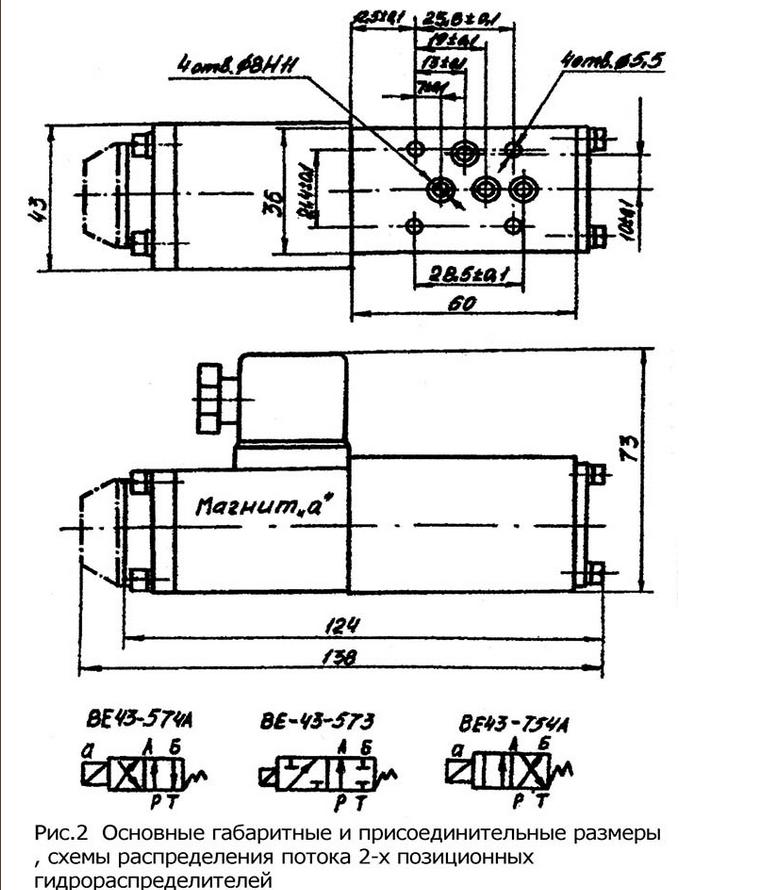

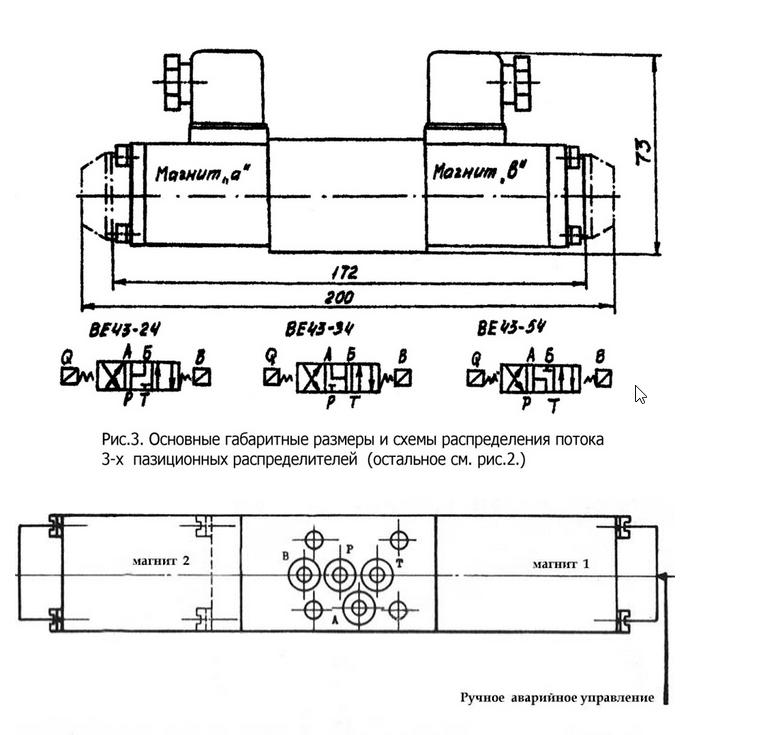

Схемы
