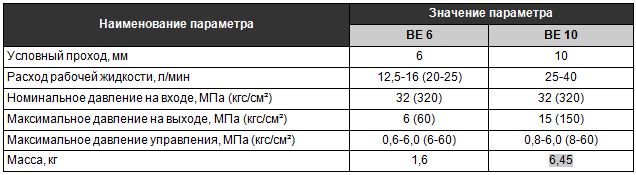

- условный проход - 10 мм
- схема гидравлическая - 573
- напряжение - 220 вольта переменного тока
- расход рабочей жидкости номинальный /максимальный - 100/120 л/мин
- давление на входе /номинальное - 32 МПа
- масса гидрораспределителя не более 4,7 кг

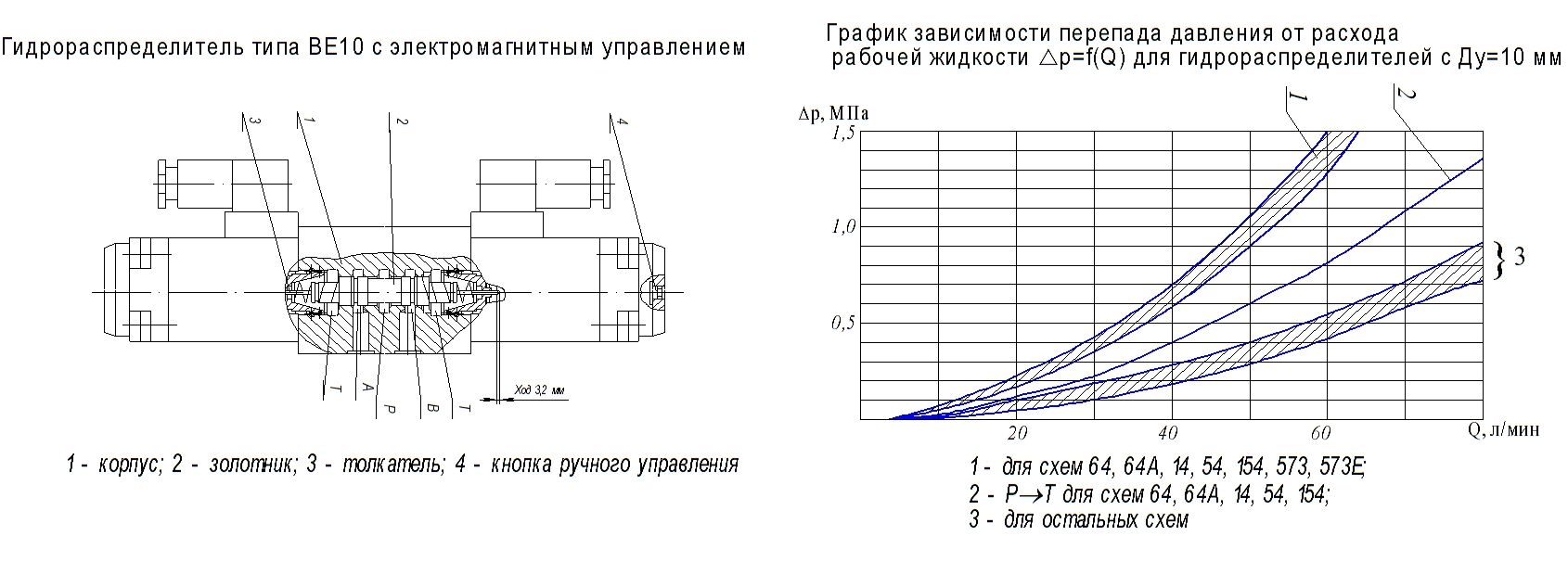

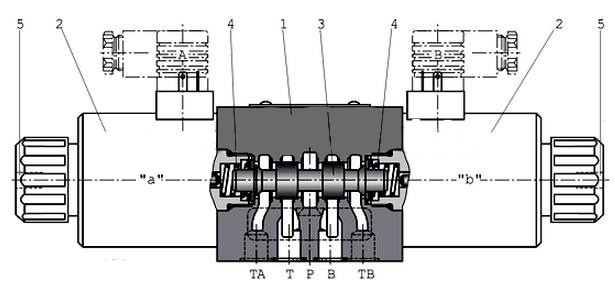

Устройство распределителей ВЕ 10
- корпус
- электромагнит (один или два)
- каналы, с помощью которых подключаются гидролинии
- золотник
- возвратные пружины
Работа гидрораспределителя ВЕ 10 573
Магнит через толкатель перемещает управляющий золотник из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т.
Кнопки служат для подключения магнитов к электросистеме при наладке и в случае аварийной ситуации. В стандартных условиях магниты подключаются штепсельным разъемом.
Подробнее...

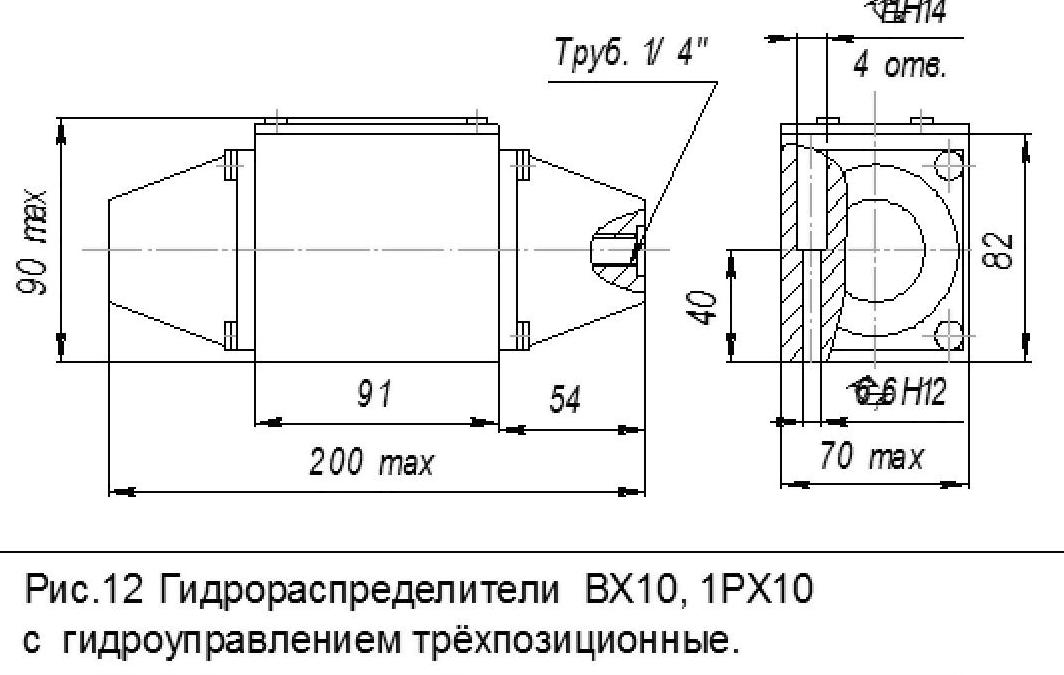

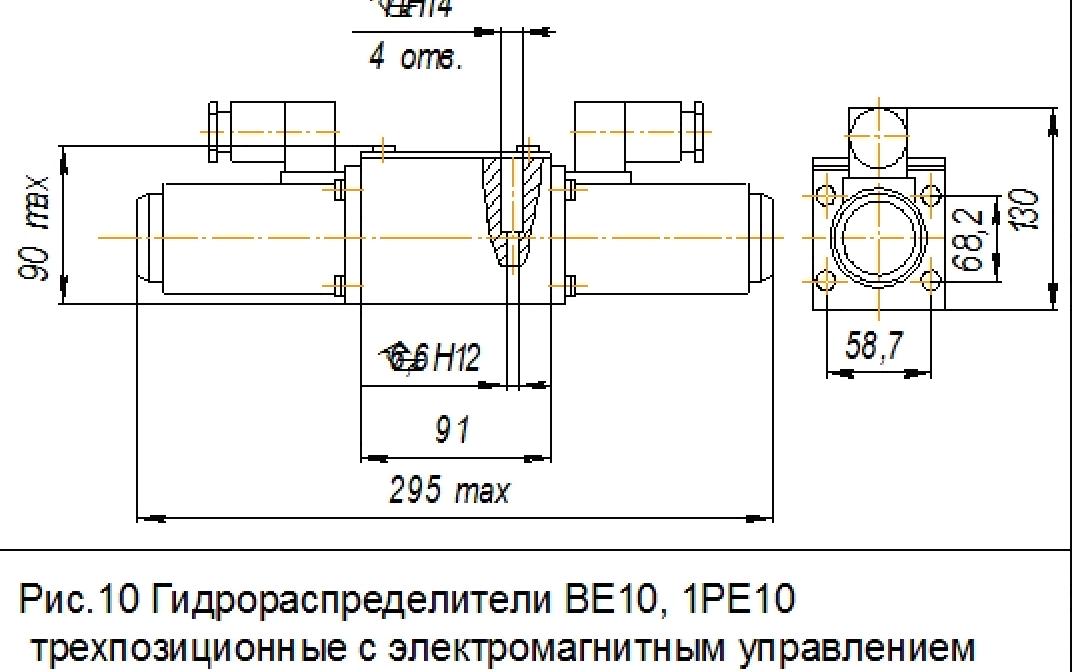

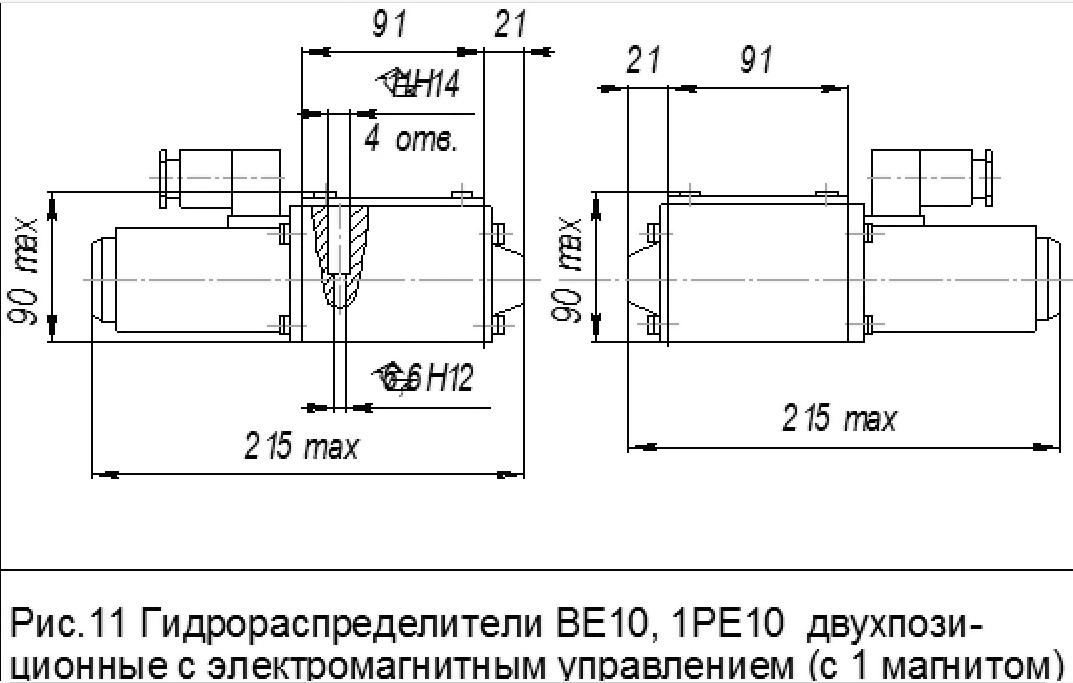

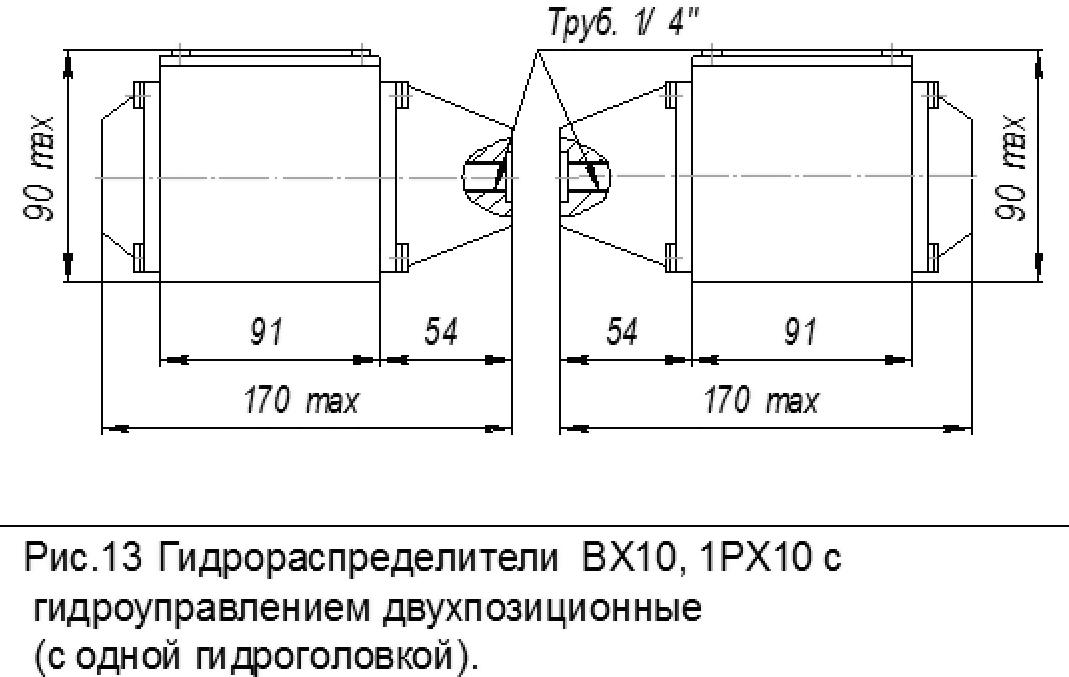

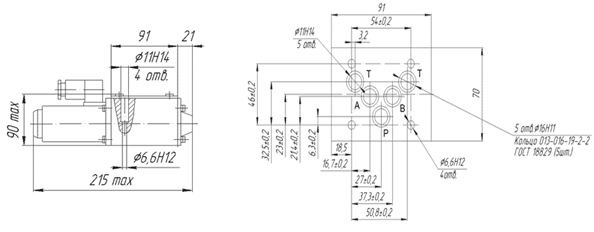

Указанные на рисунках присоединительные размеры данных распределителей потока рабочей жидкости соответствуют общепринятым в отечественной и мировой практике для условных проходов 6мм и 10мм :
Гидрораспределители
ВЕ10 на 220В

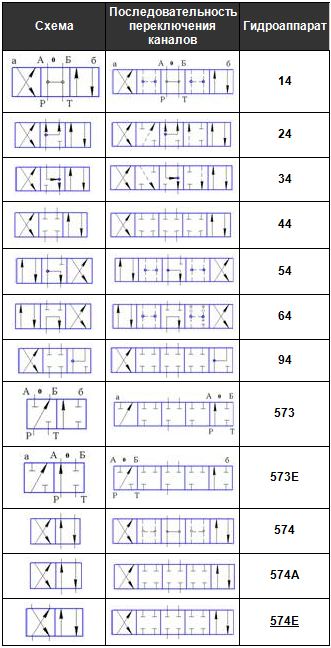

ВЕ10 14, ВЕ 10 24, ВЕ 10 34, ВЕ10 44, ВЕ10 64, ВЕ10 74, ВЕ10 84, ВЕ10 94, ВЕ10 573, ВЕ10 574, ВЕ10 574А, ВЕ10 574 ОФ
ВЕ6 на 220В
ВЕ6 14, ВЕ6 24, ВЕ6 34, ВЕ6 44, BE6 54 220B, ВЕ6 64, ВЕ6 64А, ВЕ6 573, ВЕ6 574, ВЕ6 574А, ВЕ6 574Е, ВЕ6 574 ОФ
Пожалуйста, уточняйте цену у консультанта онлайн или по тел. +7 (351) 247-65-68 и +7 (351) 793-77-88. Продукция в наличии. Звоните!
- золотниковый распределитель ВЕ10
- с односторонним электромагнитным управлением
- исполнение на 220 В переменного тока
Применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков.
