Описание
| Условный проход, мм: |
20 |
| Схема гидравлическая | 24 |
| Номинальный расход масла, л/мин: | 20 |
| Номинальное давление, МПа: | 32 |
| Номинальное напряжение, В: | 220 |
| Частота тока, Гц: | 50 |
| Вид управления: | электрическое |

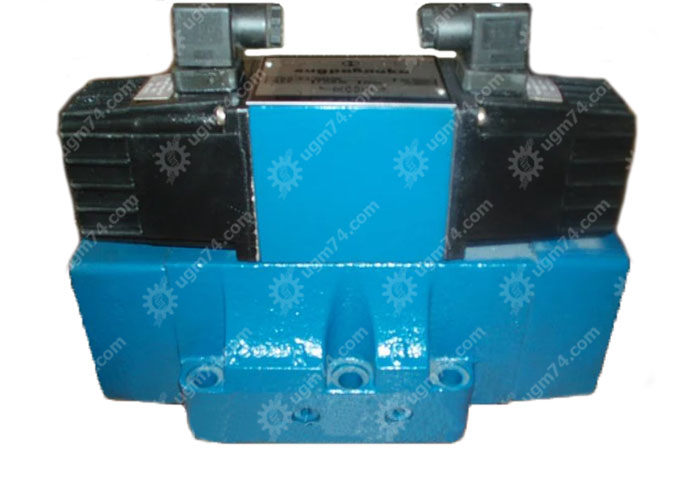

Гидрораспределитель РХ 20.24 (полное наименование может быть, например, таким:РХ 20.24.3.00.220/50.АМ) предназначен для изменения направления или пуска и останова рабочей жидкости в гидравлических системах.
Состав и строение РХ 20.24
- корпус
- золотник
- крышки
- пружины
- пилоты
В корпусе расположены 3 вида каналов:
- для подключения основных линий Р, Т, А и В
- линии управления Х- подвод, Y- слив
- дренажная линия L только для трехпозиционных распределителей с гидравлическим центрированием
Принцип работы распределителя РХ 20.24
Так обеспечивается раздельный доступ жидкости к различным частям и агрегатам гидросистемы.
Гидрораспределители могут иметь разное отношение номинальное напряжения/ Частота тока: 24 В /50 Гц, 110 В /50 Гц, 220 В /50Гц, 380 В /50Гц. При заказе данную характеристику распределителей следует уточнить:
РХ 20 14
РХ 20 24
РХ 20 34
РХ 20 44
РХ 20 64
20 64
- золотниковый
- внутреннее управляющее оборудование
- управление электрогидравлическое
- пружинный возврат золотника
- Подвод от независимого потока , слив независимый
Схемы
