Принцип действия распределителей 4WE6 шестой серии
- Гидрораспределители типа WE являются золотниковыми с ручным управлением. Они служат для управления пуском, остановом и направлением объемного потока.
- Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4).
- В отключенном состоянии золотник (3) удерживается возвратными пружинами (4) в среднем или исходном положении (за исключением импульсного золотника). Золотник (3) приводится в действие работающими в масле магнитами (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.
- Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.
- После отключения магнита (2) золотник (3) перемещается при помощи возвратных пружин (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.
- Тип WE 6 6X/O… (доступно только для условных обозначений A, C и D, см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях с 2 магнитами без фиксатора. Определенного положения золотника в обесточенном состоянии не существует (бистабильный распределитель).
- Тип WE 6 6X/OF… (импульсный золотник, только для условных обозначений A, C и D см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях, с 2 магнитами и с фиксатором. Благодаря этому обеспечивается фиксация обоих положений золотника и постоянное возбуждение магнита больше не требуется.
|
 Монтажная поверхность распределителей 4WE6
|

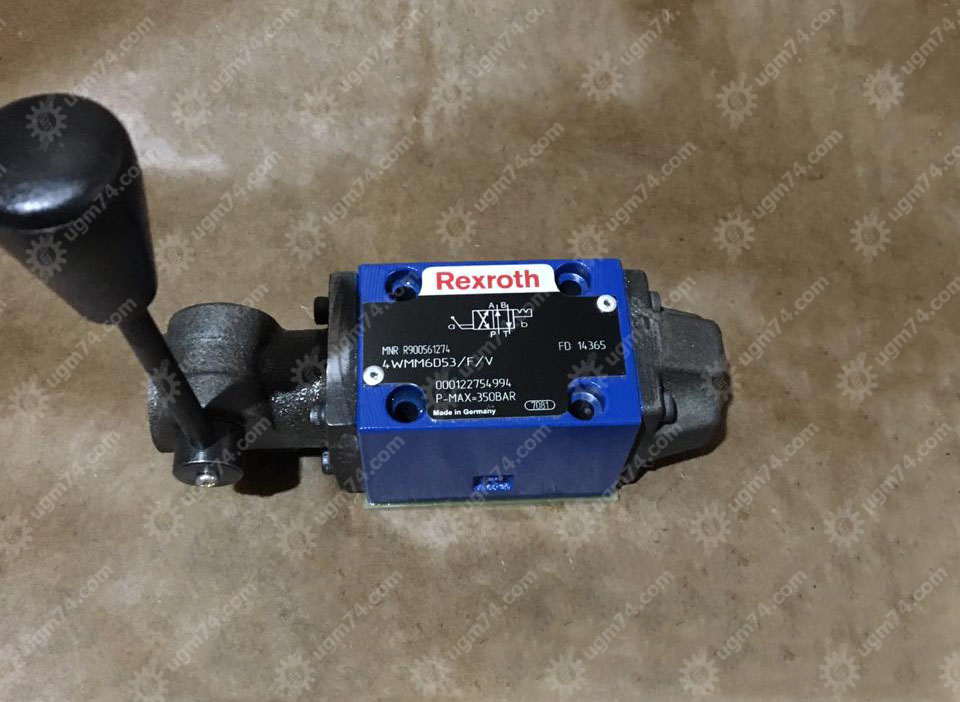

Идентификационный код и параметры гидрораспределителей Rexroth 4WMM6D53/F/V
Структура условного обозначения
|
4WE
|
|
6
|
|
Е
|
|
6X/
|
|
*
|
|
E
|
|
G24
|
|
N9 K4
|
|
|
|
|
|
|
|
|
|
Ручное дублирование:
N9 = со скрытым ручным дублированием (стандарт)
N = с ручным дублированием
без обозн. = без ручного дублирования
Наличие электроразъёма:
K4 = без электроразъёма (стандарт)
|
|
|
Напряжение питания:
G24 = постоянный ток 24 В
W230 = переменный ток 230 В 50/60 Гц
W110 = Переменный ток 120 В или 110 В 50/60 Гц
|
|
|
|
E = Мокрый магнит повышенной мощности (работающий в масле) со съемной катушкой
|
|
|
Тип возврата золотника:
без обозн. = с пружинным возвратом
O = без пружинного возврата
OF = без пружинного возврата с фиксатором
|
|
|
|
Серия 6X: от 60 до 69 неизменные установочные и присоединительные размеры
|
|
|
Тип золотника (см. гидросхемы ниже):
A
B
C
D
|
Y
E
F
T
|
H
J
Q
L
|
M
P
R
V
|
W
U
G
|
|
|
|
|
Типоразмер (условный проход) 6
|
|
|
|
Четырёхлинейный гидрораспределитель работающими в от рукоятки.
|
|
Характеристики
Максимальное рабочее давление:
Отверстия: P-A-B
Отверстие: T
|
бар
|
Пост. ток
|
Перем. ток
|
350
210
|
350
160
|
|
Максимальный расход
|
л/мин
|
80
|
60
|
|
Рабочая жидкость
|
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры)
|
|
Диапазон температур рабочей жидкости
|
ºС
|
-30 ... +80
|
|
Температура окружающей среды
|
ºС
|
до +50
|
|
Диапазон вязкостей жидкости
|
сСт
|
25 ... 2320
|
|
Допустимая степень загрязнения жидкости
|
класс 20/18/15 по
ISO 4406:1999
|
|
Время выдерживания в переключенном состоянии
|
длительное
|
|
Масса с одним электромагнитом
|
кг
|
1,45
|
|
Масса с двумя электромагнитами
|
кг
|
1,95
|
|
ПРИМЕЧАНИЕ: В гидравлических системах необходимо соблюдать указанные классы чистоты компонентов. Эффективная фильтрация предотвращает возникновение неисправностей и одновременно повышает срок службы компонентов.
ПРИМЕЧАНИЕ 1: Требования по контролю состояния рабочей жидкости, а также предельные значения загрязнений даны в техническом паспорте R-RS 07300. Для выбора фильтров см. технические паспорта R-RS 50070, R-RS 50076, R-RS 50081, R-RS 50086, R-RS 50087 и R-RS 50088.
|
