Р803 574 В220

Условный проход - 80 мм

Давление на входе номин. /макс. /мин. - 32 /35/1 МПа

Расход рабочей жидкости - 2500 л/мин

Максимальное давление на выходе - 32 МПа

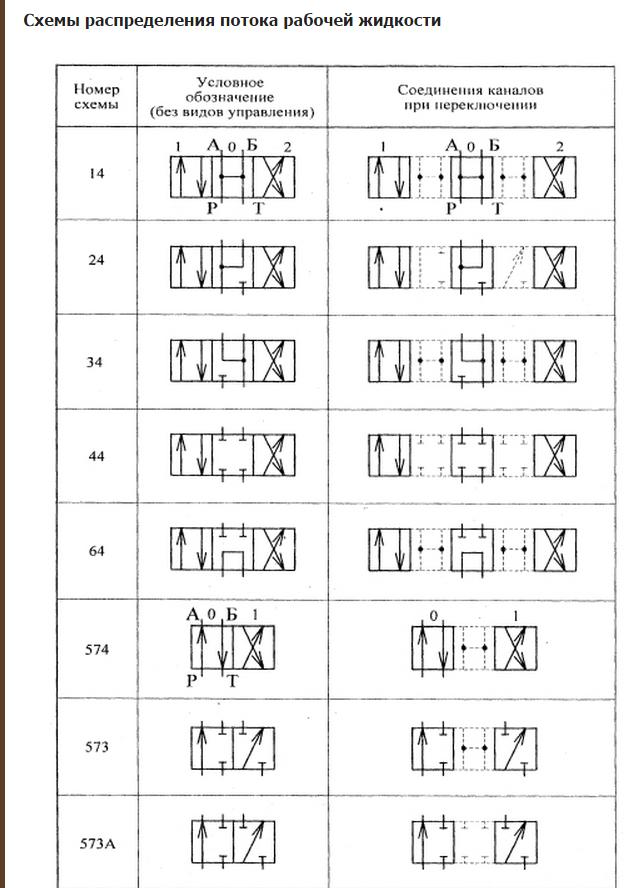

Гидросхема - 574

Масса с электрогидравлическим управлением /с гидравлическим управлением - 251,6/242,7 кг

Климатическое исполнение и категория размещения: УХЛ4,04,ХЛ1 ГОСТ 15150

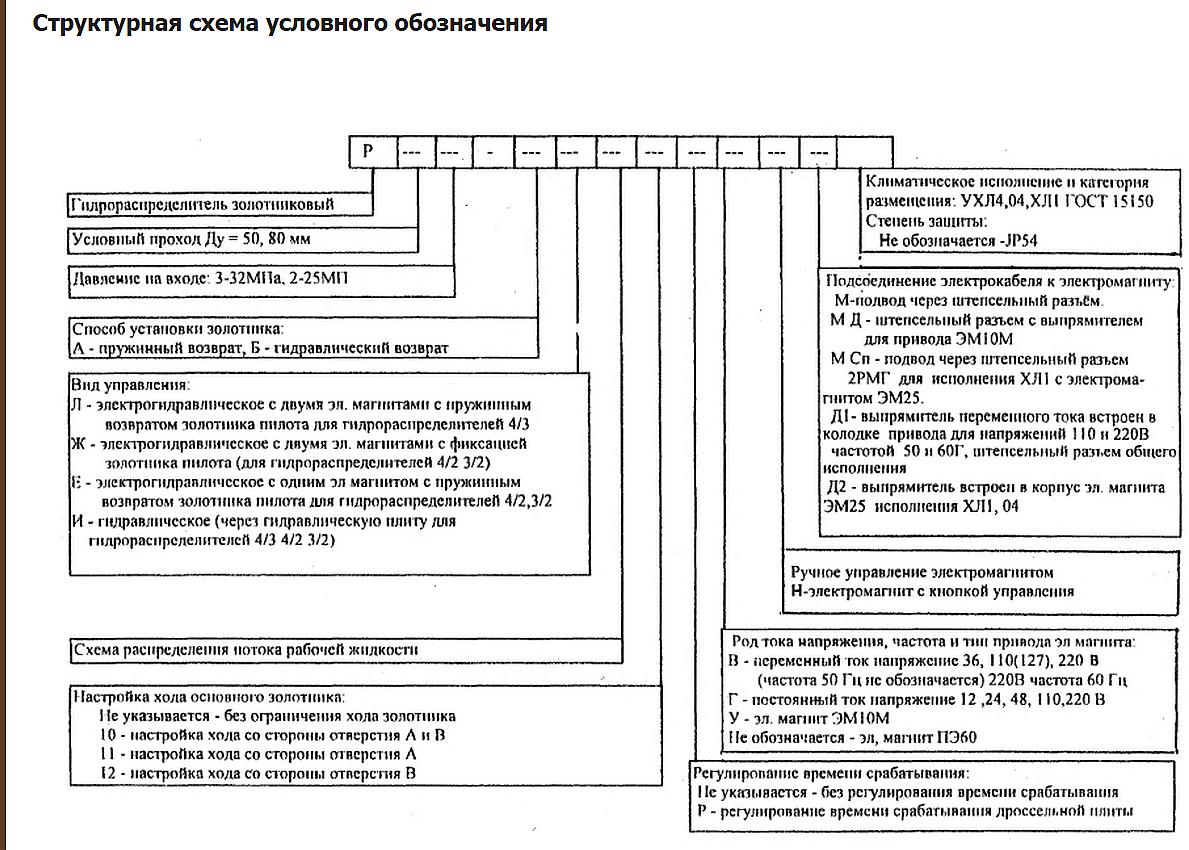

Структура условного обозначения на примере Р803-БЕ4-574БР В220 НМ УХЛ4

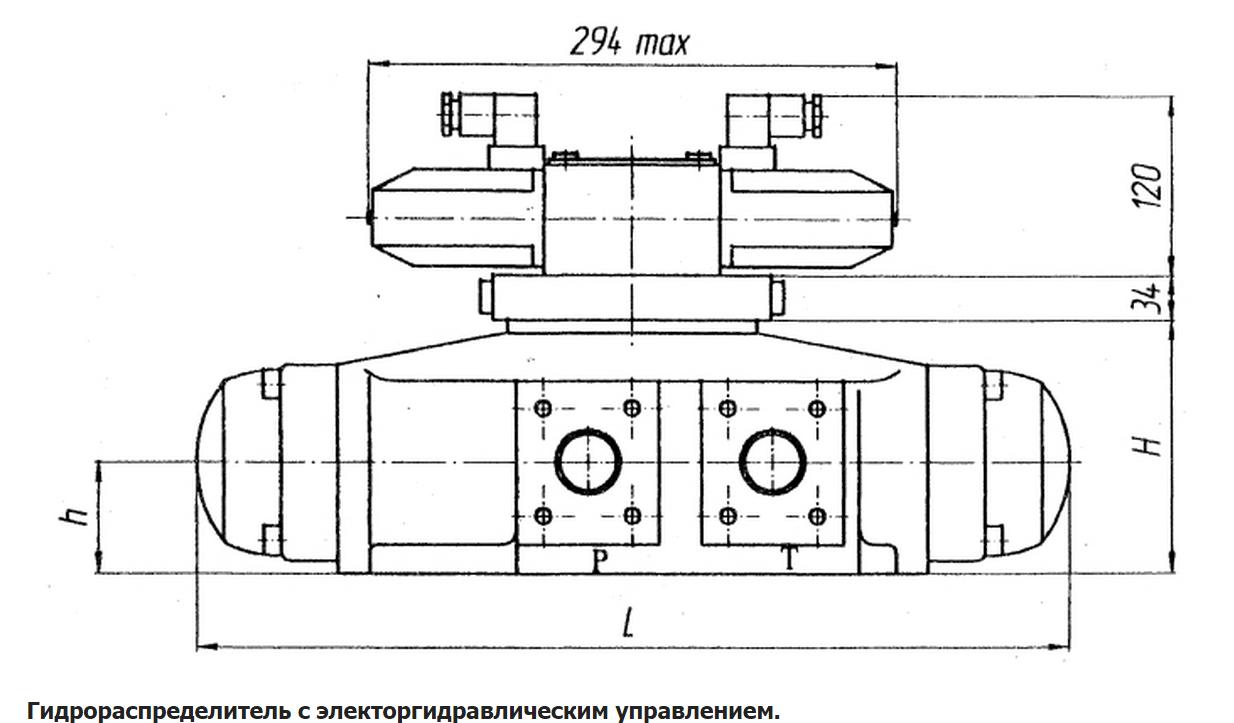

Схема размещена ниже на странице, в галерее изображений.

1. Условный проход - 80 мм,
2. с одним магнитом,
3. с пилотным клапаном ВЕ10 с номинальным давлением на входе 32 МПа,

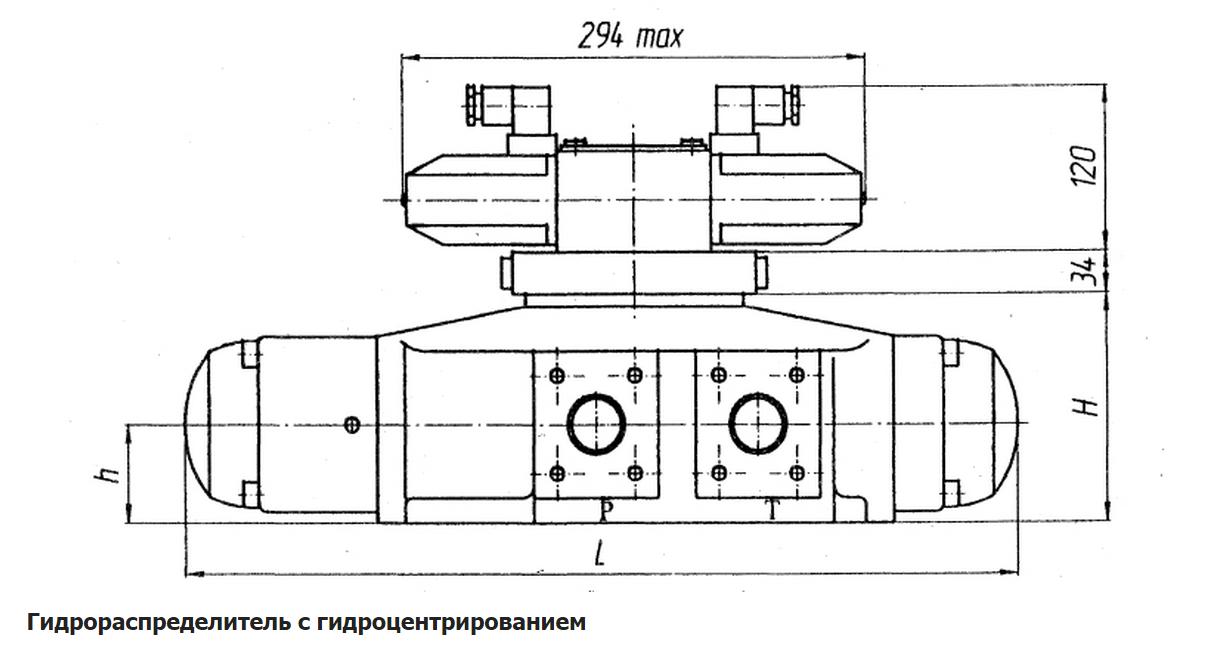

4. с гидравлическим центрированием золотника,
5. со сливом, объединённым с общим сливом,
6. схема распределения 574Б,
7. с регулировкой времени срабатывания дроссельной плитой на подводе,
8. с напряжением питания пилотного клапана 220 вольт переменного тока,
9. с кнопкой ручного управления электромагнитами,
10. с подсоединением э/кабеля через штепсельный разъём, предназначенном для работы в умеренном климате и холодном климате

Дополнительная информация

Требования к рабочей жидкости гидросистемы, работающей с гидрораспределителями Р803 подробно здесь.

Виды управления. Род тока напряжения, частота и тип привода эл магнита, варианты. Способы подсоединение электрокабеля к электромагниту.

• золотниковый
• внутреннее управляющее оборудование
• электрическое или электрогидравлическое управление
• золотник с пружинным или гидравлическим возвратом
• гидросистемы с давлением до 320 кгс/см2

Управляет распределением потоков рабочей жидкости при получении внешнего направленного воздействия, перекрывая или открывая движение рабочей жидкости на  определённые линии подачи .
