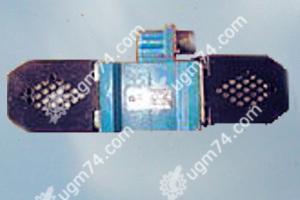

54ПГ 73-11

• условный проход - 8 мм
• гидросхема - 54
• номинальный расход - 8 л/мин
• потеря давления - 0,2кгс/см2
• футечка масла по зазорам - 50 см3/мин
• время срабатывания - 0,03 сек
• номинальное давление - 200 кгс/см
•  масса не более 3,4 кг.
• габариты - 270х67х106

Распределитель 54ПГ 73-11 работает на минеральных маслах с номинальною тонкостью фильтрации 25мкм (класс чистоты не ниже 13 по ГОСТ17216-71, кинематической вязкостью от 10 до 380 сСт(мм2/с) и температуре окружающей среды от 0С0 до +45С0.

Строение, размеры, принцип работы гидрораспределителя 54ПГ73-11

Двухпозиционные распределители имеют фиксацию золотника в крайних позициях, что позволяет отключать электромагнит после срабатывания распределителя и не держать его длительное время под током.

При срабатывании распределителей с напорной линией соединяется отводное отверстие (А или В), расположенное ближе к включенному электромагниту.

В наличии гидравлические распределители типа ПГ73 трёх разновидностей:

Ду = 8мм

24ПГ 73-11

54БПГ 73-11

54ПГ 73-11

Ду = 10мм

44ПГ 73-12

44ПГ 74-12

 55БПГ 73-12

54ПГ 73-12

Ду = 20мм

24ПГ 73-24

34ПГ 73-24

44ПГ 73-24

64ПГ 73-24

54ПГ 73-24

1. С электрическим управлением
2. реверсивный
3. два электромагнита
4. Присоединение стыковое
5. Золотниковый

Предназначены для изменения направления, пуска и останова потока рабочей жидкости в гидравлических системах стационарных и стабильных машин.
