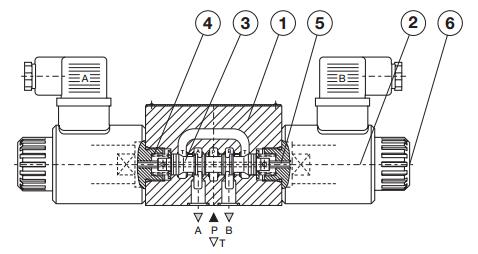

Как работает распределитель Kladivar KV-4/3/5KO-6-G
У 4-линейного 3-позиционного (4/3) гидравлического распределителя центральная позиция золотника признается нейтральной. Для достижения золотником рабочего положения (a) и (b) производится подача тока на электромагниты "a" и "b" соответственно, при этом сердечник э/магнита действует на золотник управления (3) через толкатель (5), вследствие чего открываются каналы для прохода потока РЖ с устанавлением соответствующих связей между каналами A, B, P, T.
Если электромагнит (2) обесточен, пружина (4) приводит управляющий золотник в нейтральную позицию.
Переключение золотника можно выполнить вручную посредством кнопки ручного дублирования -ручного устройства аварийного управления.
Пояснения:
- Магистраль Т в распределителях с золотниками 41А и 41В необходимо использовать в качестве канала для слива утечек для гарантированного заполнения РЖ торцевых полостей и поддерживать 4 бара в сливной линии Т.
- Золотник 81 разработан для гидрораспределителя с 1-мя рабочими положениями. Оснащен 2 электромагнитами без пружин, что удерживает золотник в рабочем положении. в рабочем положении золотник остается и в случае отсутствия подачи напряжения на э/магниты.

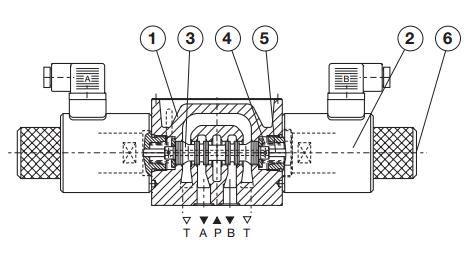

Как работает распределитель Kladivar KV 4/3 5KO 10 G
У 4-линейного 3-позиционного (4/3) распределителя центральная позиция золотника признается нейтральной. Для достижения золотником рабочего положения (a) и (b) производится подача тока на электромагниты "a" и "b" соответственно, при этом сердечник э/магнита действует на управляющий золотник (3) через толкатель (5).
В итоге открываются каналы для прохождения потока РЖ с установлением соответствующих связей между каналами A, B, P, T.
Если электромагнит (2) обесточен, пружина (4) приводит управляющий золотник в нейтральную позицию.
Переключение золотника можно выполнить вручную посредством кнопки ручного дублирования - ручного устройства аварийного управления.
Пояснения:
- Магистраль Т в распределителях с золотниками 41А и 41В необходимо использовать как канал для слива утечек для гарантированного заполнения РЖ торцевых полостей и поддерживать 4 бара в сливной линии Т.
- Золотник 81 разработан для распределителя с 2-мя рабочими положениями. Оснащен 2 электромагнитами без пружин, что удерживает золотник в рабочем положении. В рабочем положении золотник остается и в случае отсутствия подачи напряжения на э/магниты.
