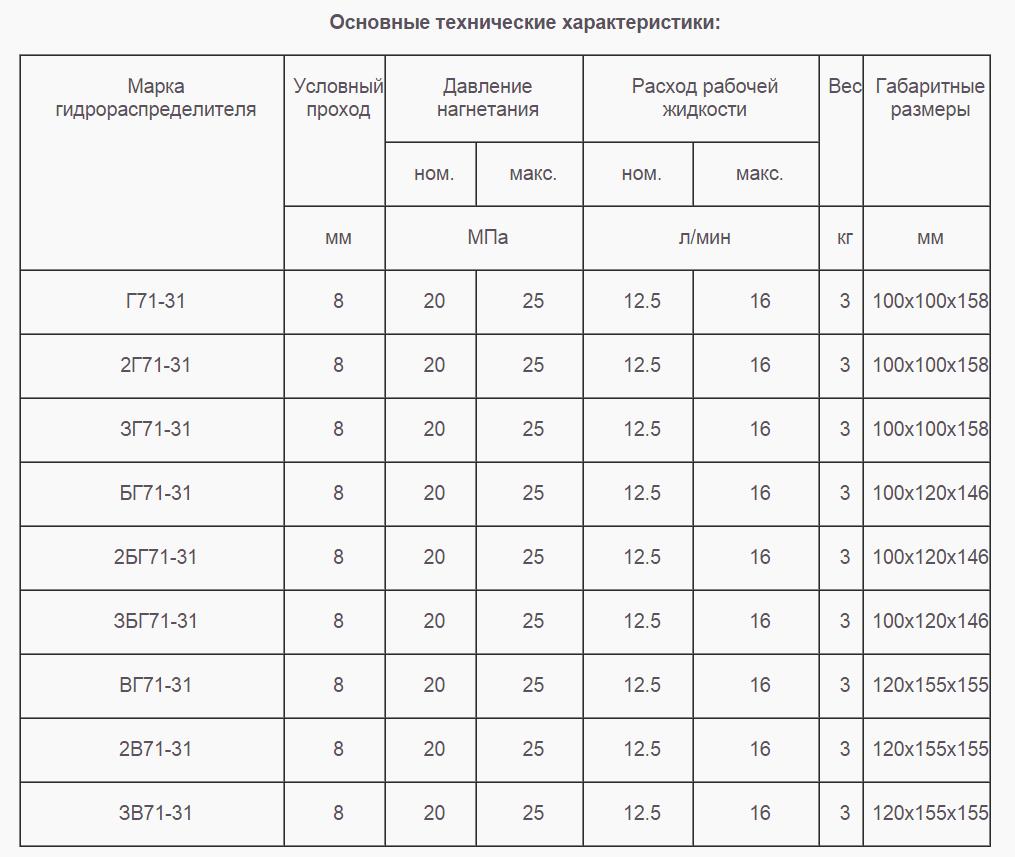

Условный проход - 8 мм
Давление нагнетания ном./макс - 20/25 Мпа
Расход рабочей жидкости ном./макс - 12,5/16 л/мин
Вес - 2,7 кг
Габаритные размеры, - 100/120/145 мм
Схема гидравлическая распределения потоков рабочей жидкости

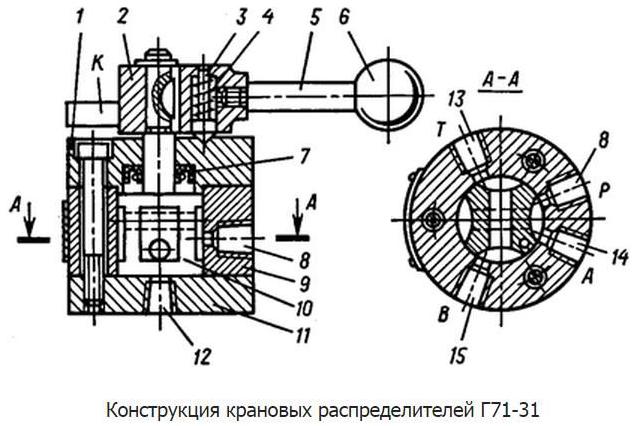

Устройство и работа гидрораспределителей 2БГ71-31
Строение основных частей:
- корпус,
- кран,
- две крышки,
- манжета, р
- рукоятка,
- фиксатор,
- пружина 4,
- ступица,
- шарик и крепежные детали.
- каналы Р,А,В,Т, принимают непосредственное участие в управлении пуском, остановом и направлением объемного потока рабочего раствора жидкости.
Устройство и принцип работы подробнее...
В наличии другие товары гидравлических распределителей типа Г71, исполнение по присоединению которых различается, так
- Г71-31, 2Г71-31, 3Г71-31 применяются для внутренней установки с фланцевым креплением,
- БГ71-31, 2БГ71-31, 3БГ71-31 предназначены для наружной установки с фланцевым креплением,
- ВГ71-31, 2ВГ71-31, 3ВГ71-31 используйте для наружной установки на кронштейне.
для наружной установки с фланцевым креплением
Трехпозиционные - имеют три фиксированных положения - при среднем положении крана обе цилиндровые полости соединены с подводом, слив заперт.
Гидрораспределители крановые 2БГ71-31 предназначены для реверсирования рабочих органов станков и других машин, трехпозиционные - для останова рабочих органов, а также для других операций в соответствии со схемой работы.
