Электромагнитные гидрораспределители ATOS DPHU-3718/DWPL1 56

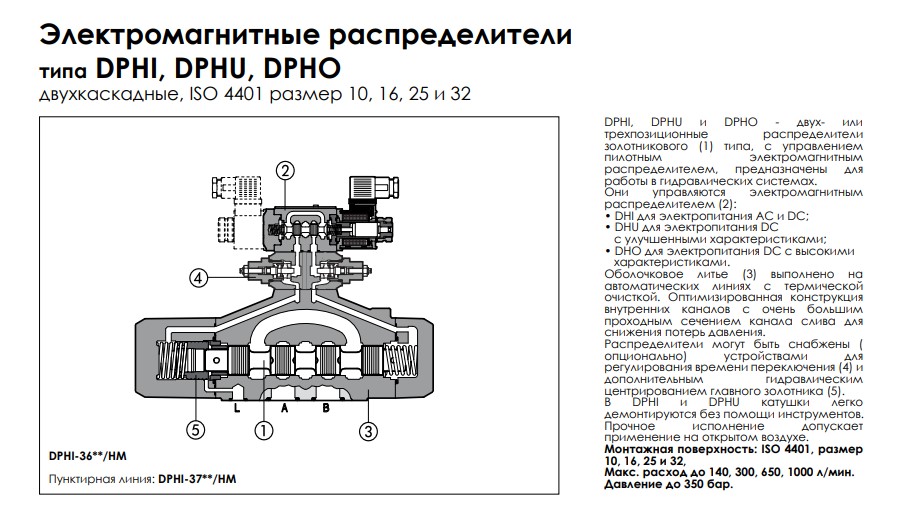

Движущиеся детали защищены, смазаны и погружены в масло. Оболочковое литьё (1) выполнено на автоматических линиях с термической очисткой.

Оптимизированная конструкция внутренних каналов с очень большим проходным сечением канала слива для снижения потерь давления Взаимозаменяемые золотники (2) возможны в широком диапазоне конфигураций.

Распределители DPHI и DPHO могут быть укомплектованы специальными устройствами, позволяющими регулировать время переключения.

Стандартные электрические электронные разъёмы (4) удовлетворяют требованиям современных машин к характеристикам электрических цепей. Катушки полностью герметичны (класс Н).

В дискретных распределителях DPHI и DPHU фирмы ATOS (АТОС) катушки легко заменяются без помощи инструментов. Прочное исполнение допускает применение на открытом воздухе.

Монтажная поверхность гидрораспределителей каскадных типа DPH... выполнена по стандарту ISO 4401 размер 10, 16, 25, 32.

Максимальный расход до 300, 650, 1000 л/мин для условных проходов 10, 16, 25 и 32 мм соответственно.

Максимальное давление для всех моделей данного типа гидрораспределителей до 350 бар.

Присоединительные размеры гидрораспределителей DPHU-1, DPHI-1, DPHO-1 (Ду=10мм)

Электромагнитные гидрораспределители
Эолотникового типа прямого действия
дискретные
стыковой монтаж ISO 4401
электромагнитные - двухмагнитный
Трех- или четырехлинейные
Двух- или трехпозиционные
Условный проход - 10 мм
Управление от “мокрых” герметичных электромагнитов (3) с механическим дублированием

Предназначены для работы в гидравлических системах.

Соответствие импортных и отечественных гидрораспределителей

1РЕ6.574.В110 - аналог DHI-0631/2-X 110AC
1РЕ6.44.Г24 - аналог DHI-0711-x 24DC
РЕ6.34.Г24 - аналог DHI-0713-x 24DC
РЕ6.64.Г24 - аналог DHI-0714-x 24DC

Принцип действия гидрораспределителей ATOS

Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4).

Принцип действия гидрораспределителя ATOS

Импортозамещение гидрораспределителей

Используя техническими характеристиками, схемами, описанием устройства и принципа работы нижеперечисленных гидрораспределителей можно осуществить подбор и заменить данные гидравлические распределители на распределители отчественного производства.
