ATOS DPHI-3713/D 55

• каскадного типа
• золотникового типа
• дискретные
• стыковой монтаж ISO 4401
• электромагнитные - двухмагнитный
• трехпозиционный пружинное центрирование
• аналоги отечественных гидрораспределителей РЕ 6 ВЕ 6, ПЕ 6
• с условным проходом 25мм
• управление осуществляется электромагнитными пилотными распределителями  - электромагнит (обозначение I, т.е. DHI) для электропитания AC и DC

Гидрораспределители ATOS DPHI-3713 предназначены для работы в гидравлических системах станков, автоматических и робототехнических линий.

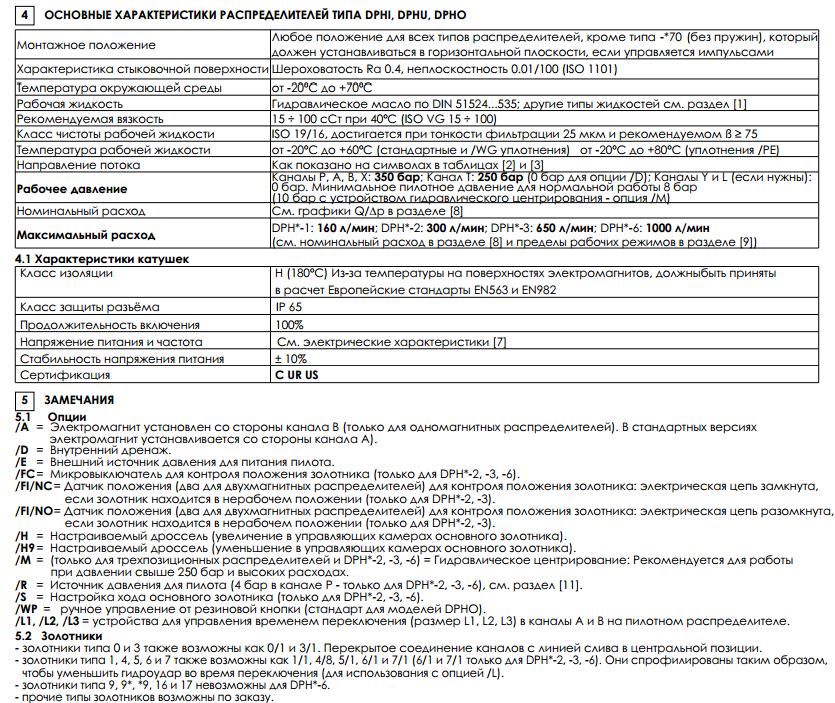

• Максимальный расход до 650 л/мин
• условный проход 25 мм соответственно.
• Максимальное давление - до 350 бар

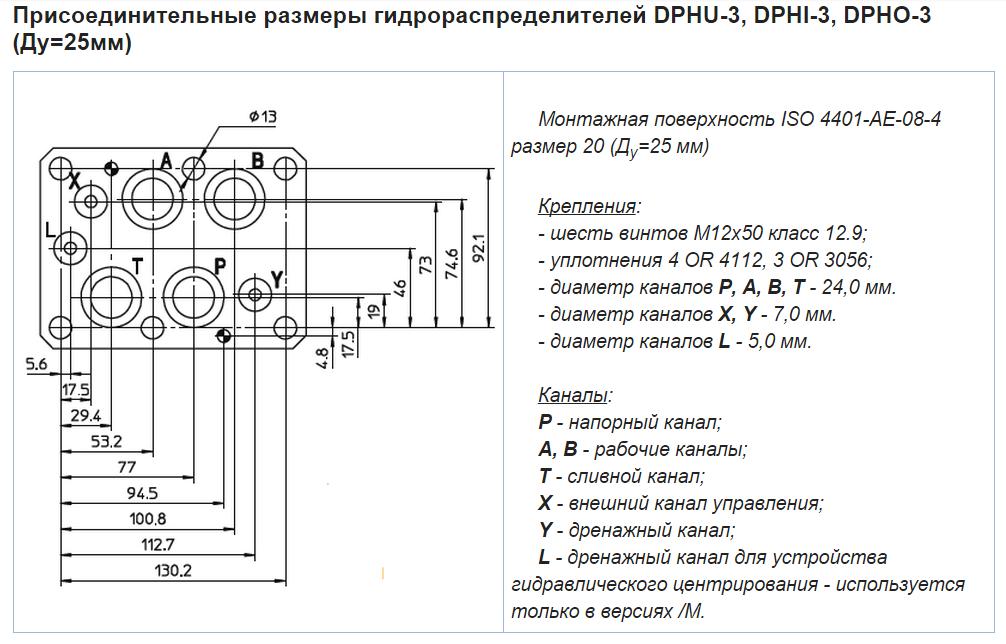

• Монтажная поверхность гидрораспределителей каскадных ATOS DPHI-3713/D 55 выполнена по стандарту ISO 4401 размер 25.
• Прочное исполнение допускает применение на открытом воздухе

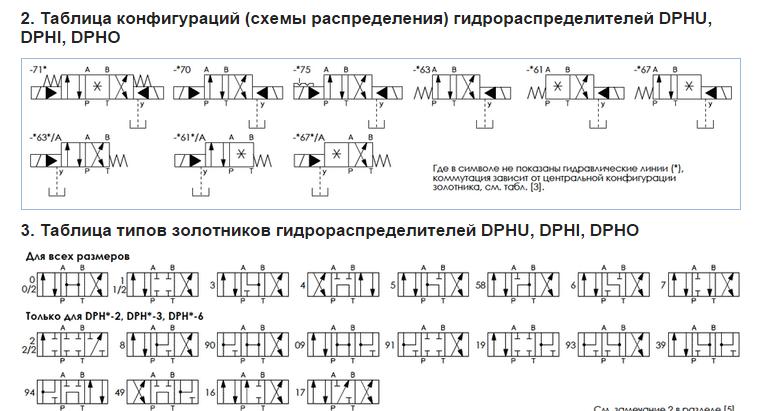

• Взаимозаменяемые золотники возможны в широком диапазоне конфигураций
• Оптимизированная конструкция внутренних каналов с очень большим проходным сечением канала слива для снижения потерь давления
•  Движущиеся детали защищены, смазаны и погружены в масло
• Катушки полностью герметичны (класс Н)

Оболочковое литьё выполнено на автоматических линиях с термической очисткой.

Распределители ATOS DPHI-3713/D 55 могут быть укомплектованы специальными устройствами, позволяющими регулировать время переключения.

Стандартные электрические электронные разъёмы удовлетворяют требованиям современных машин к характеристикам электрических цепей.

В дискретных распределителях ATOS DPHI-3713/D 55 катушки легко заменяются без помощи инструментов.

Принцип действия гидрораспределителей ATOS DPHI-3713/D 55

• Электромагнитные гидрораспределители
• Эолотникового типа прямого действия
• дискретные
• стыковой монтаж ISO 4401
• электромагнитные - двухмагнитный
• Трех- или четырехлинейные
• Двух- или трехпозиционные
• Условный проход - 10 мм
• Управление от “мокрых” герметичных электромагнитов (3) с механическим дублированием

Предназначены для работы в гидравлических системах.

Соответствие импортных и отечественных гидрораспределителей

1РЕ6.574.В110 - аналог DHI-0631/2-X 110AC
1РЕ6.44.Г24 - аналог DHI-0711-x 24DC
 РЕ6.34.Г24 - аналог DHI-0713-x 24DC
 РЕ6.64.Г24 - аналог DHI-0714-x 24DC

Принцип действия гидрораспределителей ATOS

Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4).

Принцип действия гидрораспределителя ATOS

Импортозамещение гидрораспределителей

Используя техническими характеристиками, схемами, описанием устройства и принципа работы нижеперечисленных гидрораспределителей можно осуществить подбор и заменить данные гидравлические распределители на распределители отчественного производства.

Rexroth:

1. Rexroth 4WE 6 E62/EG24N9K4
2. Rexroth 4WE 6 HA62/EG24N9K4
3. Rexroth 4WE 10 J33/CG24N9K4
4. Пропорциональный Rexroth 4WRZE 25 W8-325-07/6
5. Пропорциональный Rexroth 4WRKE 25 W6-350L-33/6
6. Пропорциональный Rexroth 4 WRPH 6 C4 B25P-20/G24Z4/M
7. Пропорциональный Rexroth 4WRZE 25 W8-325-71/6
8. Пропорциональный Rexroth 4WREE 10 W1-50-23/G24K31/A1V

Atos:

1. ATOS DHI-0751/2WP 23
2. ATOS DPHI-3713/D 55
3. ATOS DH-0631/2/A DC 10
4. ATOS DHE-0713 DC10
5. ATOS DKE-1713 DC 10
6. ATOS DKE-1711 DC 10

Parker:

1. Parker D1DW-30-B-6V-JP-70
2. Parker D1VW-001-C-N-Y-W-91
3. Parker D1VW-004-C-N-Y-W-91
4. Parker D1VW-004-C-N-J-W-91
5. Parker D81VW 030 B 1 N J W 91 X729
6. Parker D3W-0-0-9-C-N-J-W-42

Caproni RH06(RH10)...1-...F... (с электромагнитным управлением):

1. RH06...1-...F... (с электромагнитным управлением, Ду=6 мм)
2. RH10...1-...F... (с электромагнитным управлением, Ду=10 мм)
