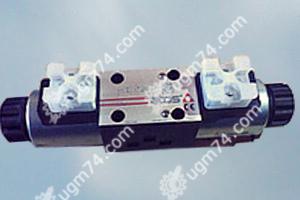

ATOS DHE-0713 DC10

• Максимальный расход до 60 л/мин
• Условный проход 6 мм соответственно.
• Максимальное давление - до 350 бар

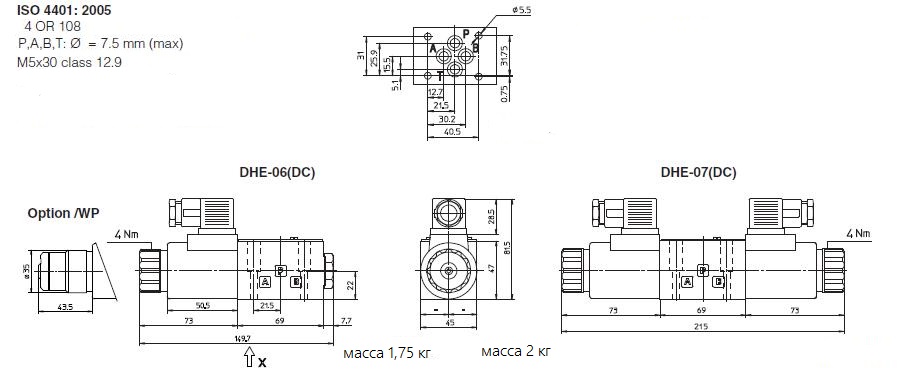

• Монтажная поверхность выполнена по стандарту ISO 4401 размер 06
• Управляются от “мокрых” герметичных электромагнитов
• Ручное управление от резиновой кнопки
• Прочное исполнение допускает применение на открытом воздухе
• Взаимозаменяемые золотники возможны в широком диапазоне конфигураций
• Оптимизированная конструкция внутренних каналов с очень большим проходным сечением канала слива для снижения потерь давления
• Движущиеся детали защищены, смазаны и погружены в масло
• Катушки полностью герметичны (класс Н), легко заменяются без помощи инструментов

Движущиеся детали защищены, смазаны и погружены в масло. Оболочковое литьё (1) выполнено на автоматических линиях с термической очисткой.

Оптимизированная конструкция внутренних каналов с очень большим проходным сечением канала слива для снижения потерь давления.

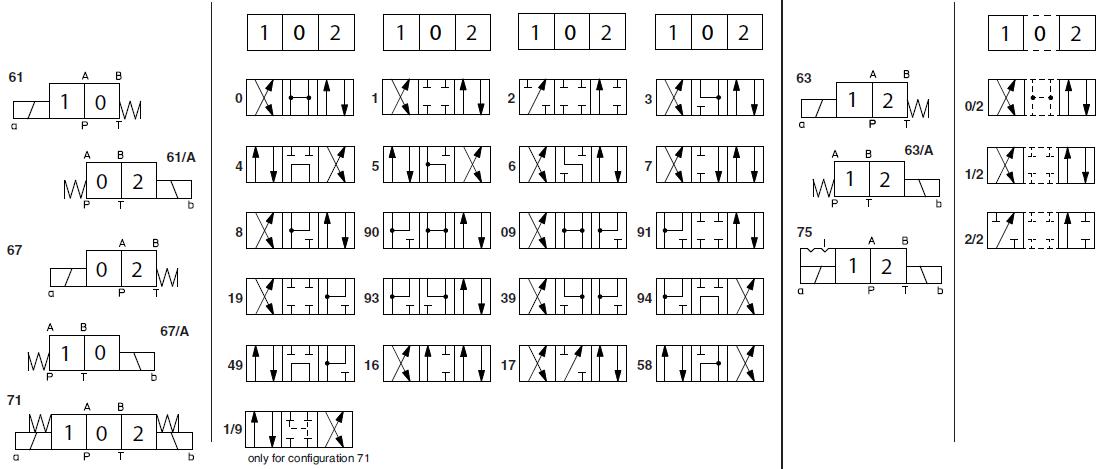

Взаимозаменяемые золотники доступны в широком разнообразии исполнений:

• с низкими утечками
• для амортизированного включения
• другие

Эта опция позволяет управлять распределителем при отсутствии напряжения питания, например при запуске, обслуживании систем, или в случаях отказа оборудования.

Опция доступна в двух различных исполнениях в зависимости от требуемых условий установки:

• МV = Рычаг расположен вертикально (перпендикулярно оси распределителя)
• МО = Рычаг расположен горизонтально (параллельно оси распределителя)

При управлении от электромагнитов, рычаг остается в нейтральном положении.
Установка дополнительного рычага не приводит к изменению характеристик базовых распределителей.

Принцип действия гидрораспределителей ATOS DHE-0713 DC10

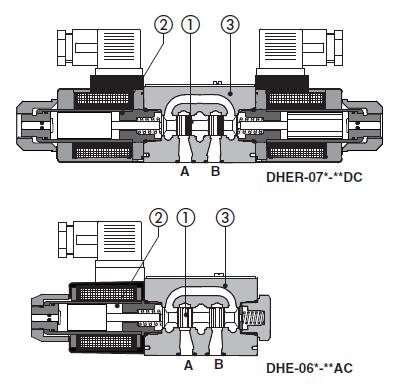

Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4).

Принцип действия гидрораспределителя ATOS DHE-0713 DC10

Импортозамещение гидрораспределителей

Используя техническими характеристиками, схемами, описанием устройства и принципа работы нижеперечисленных гидрораспределителей можно осуществить подбор и заменить данные гидравлические распределители на распределители отчественного производства.

Rexroth:

1. Rexroth 4WE 6 E62/EG24N9K4
2. Rexroth 4WE 6 HA62/EG24N9K4
3. Rexroth 4WE 10 J33/CG24N9K4
4. Пропорциональный Rexroth 4WRZE 25 W8-325-07/6
5. Пропорциональный Rexroth 4WRKE 25 W6-350L-33/6
6. Пропорциональный Rexroth 4 WRPH 6 C4 B25P-20/G24Z4/M
7. Пропорциональный Rexroth 4WRZE 25 W8-325-71/6
8. Пропорциональный Rexroth 4WREE 10 W1-50-23/G24K31/A1V

Atos:

1. ATOS DHI-0751/2WP 23
2. ATOS DPHI-3713/D 55
3. ATOS DH-0631/2/A DC 10
4. ATOS DHE-0713 DC10
5. ATOS DKE-1713 DC 10
6. ATOS DKE-1711 DC 10

Parker:

1. Parker D1DW-30-B-V-JP-70
2. Parker D1VW-001-C-N-Y-W-91
3. Parker D1VW-004-C-N-Y-W-91
4. Parker D1VW-004-C-N-J-W-91
5. Parker D81VW 030 B 1 N J W 91 X729
6. Parker D3W-0-0-9-C-N-J-W-42

Caproni RH06(RH10)...1-...F... (с электромагнитным управлением):

1. RH06...1-...F... (с электромагнитным управлением, Ду=6 мм)
2. RH10...1-...F... (с электромагнитным управлением, Ду=10 мм)

Пожалуйста, уточняйте цену у консультанта он-лайн или по тел. +7-351-247-65-68 и +7-351-793-77-88. Продукция в наличии. Звоните!

• дискретные
• электромагнитные
• золотникового типа
• стыковой монтаж ISO 4401
• высокие характеристики

Гидрораспределители DHE 0713 DC10 имеют ввертные электромагниты, различного исполнения для питания постоянным и переменным током.

Электромагнитные клапаны DHE 0713 DC10
