- Условный проход - 32 мм
- Гидравлическая схема -574
- Электромагнитный пилот Ду=6 с двумя электромагнитами
- Количество электромагнитов - 1
- С электромагнитами переменного тока напряжением 220В
- Пружинный возврат золотника
- Подвод от независимого потока , слив независимый
- Расход рабочей жидкости - 500 л/мин
- Давление на входе - 32 МПа

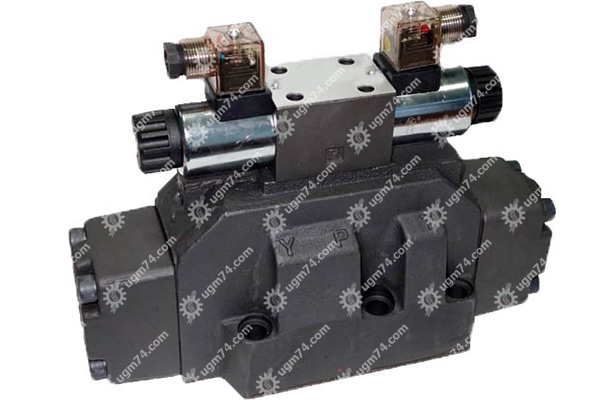

Строение и принцип работы гидрораспределителя 1Р323 АЕ 574
Основные части
- корпус
- золотник
- крышки
- пружины
- пилоты
В корпусе расположены 3 вида каналов:
- для подключения основных линий Р, Т, А и В
- линии управления Х- подвод, Y- слив
- дренажная линия L только для трехпозиционных распределителей с гидравлическим центрированием
Каналы выполнены методом литья. Подробно о строении и принципе работы гидрораспределителей 1Р323.
|
пилот Ду=6 с двумя электромагнитами |
пилот Ду=10 с двумя электромагнитами |
|
1Р323 АЛ 14 В220 1Р323 АЛ 24 В220 1Р323 АЛ 34 В220 1Р323 АЛ 44 В220 1Р323 АЛ 54 В220 1Р323 АЛ 64 В220 1Р323 АЕ 574 В220 1РН323 К 574 (Колёсико) 1РН323 574 (Колёсико) 1РН323 ФВ 64 |
2Р323 АЛ 14 В220 2Р323 АЛ 24 В220 2Р323 АЛ 34 В220 2Р323 АЛ1 44 В220 2Р323 БЛ1 44 В220 2Р323 АЛ 54 В220 2Р323 АЛ 64 В220 2Р323 АЕ 574 В220
|
Как продлить работоспособность гидрораспределителя?
Одно из нужных дополнений - фильтры. Если замену фильтров проводить своевременно, не допускать попадания в систему грязи и чужеродных предметов, своевременно менять износившиеся детали, то гидравлические распределители Р323 будут работать долго и надежно.
Пожалуйста, уточняйте цену у консультанта онлайн или по тел. +7 (351) 247-65-68 и +7 (351) 793-77-88. Продукция в наличии. Звоните!
- золотниковый гидрораспределитель
- с электрогидравлическим управлением
Применяются в гидроприводах станков, прессов, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
Предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
Используются в горнодобывающей и перерабатывающей технике, в мобильных установках для управления гидравлическими потоками в гидросистемах.
